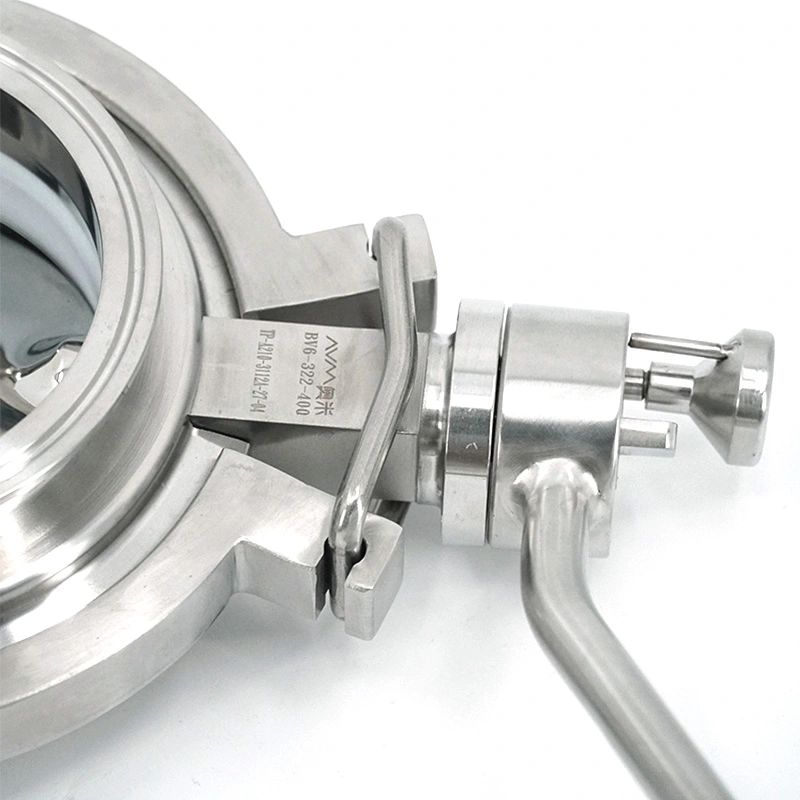

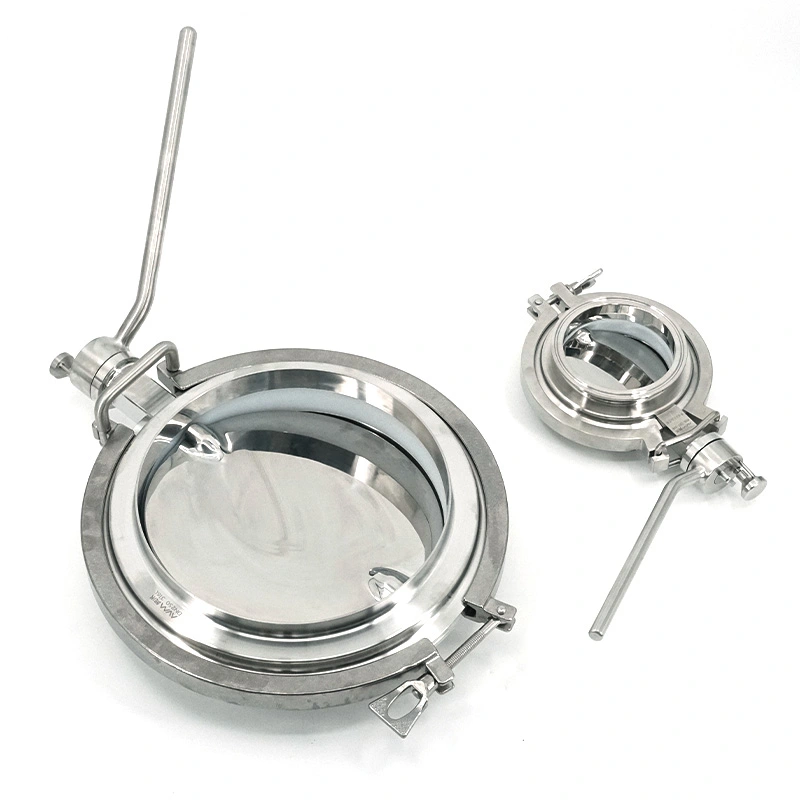

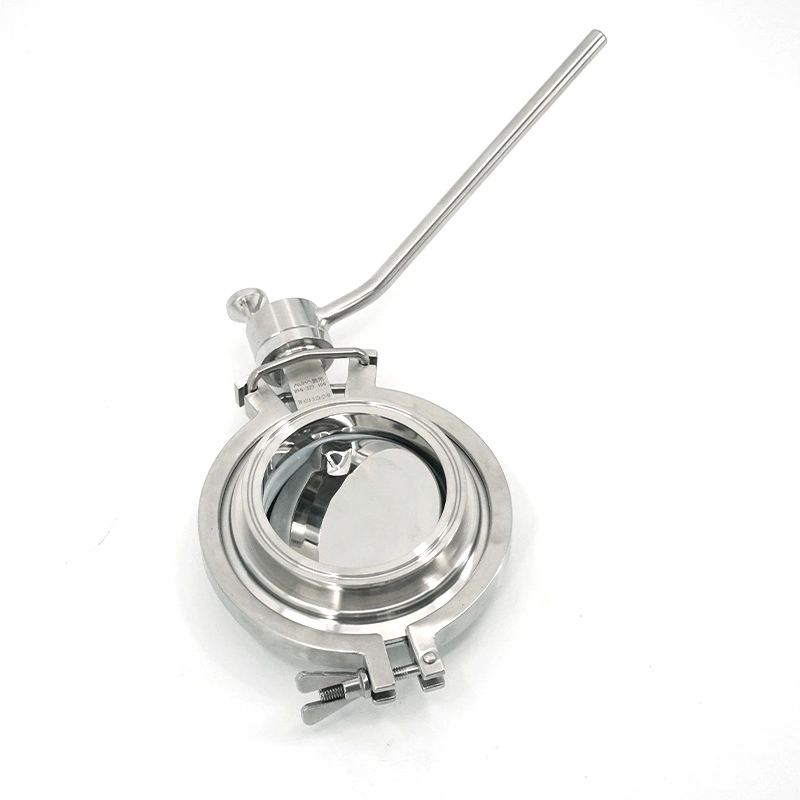

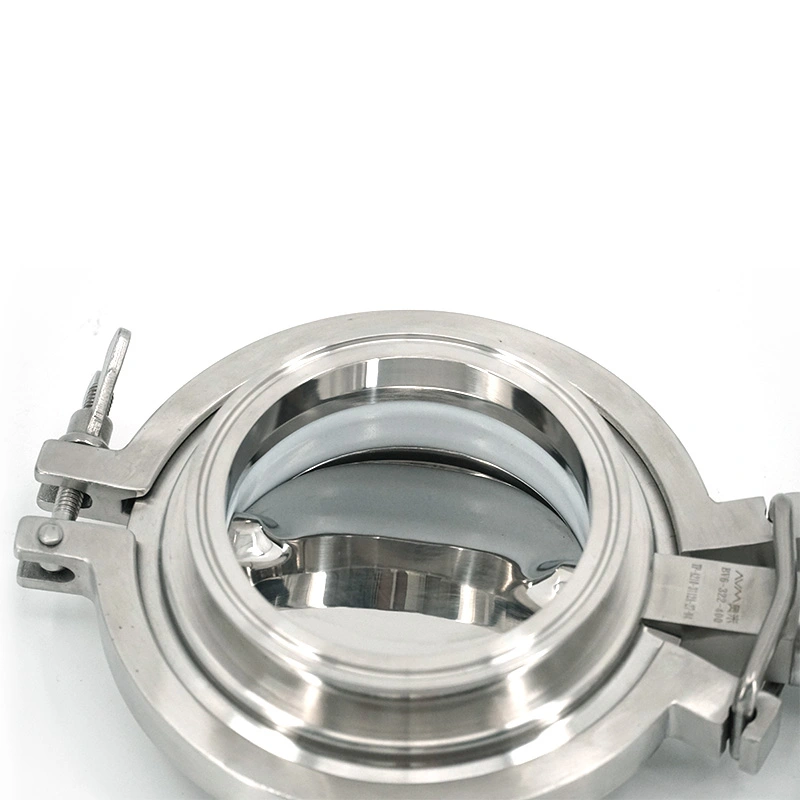

La válvula de mariposa de acoplamiento de polvo de acero inoxidable sanitario AVM está diseñada para líneas de manipulación de polvo donde es confiable Se requiere conexión de equipos, procesamiento higiénico y limpieza frecuente. A diferencia de la mariposa de uso general válvulas, está desarrollado específicamente para puntos de transferencia de polvo entre silos, tolvas, contenedores, alimentadores, transportadores, y otros equipos de procesamiento.
La válvula utiliza una construcción sanitaria de acero inoxidable con superficies lisas de contacto con el producto y sellado flexible. opciones. Su conexión Tri-Clamp permite una instalación y extracción convenientes, mientras que la estructura interna compacta ayuda a reducir la retención de polvo. Estas características lo hacen apto para uso farmacéutico, alimentario, nutracéutico y Sistemas de procesamiento de polvo químico seleccionados.
Los equipos de procesamiento de polvo deben manejar más que un simple aislamiento de flujo. Los polvos finos pueden quedar en el interior. superficies, entrar en espacios de conexión o crear dificultades de limpieza después de la producción. Cambios frecuentes de producto También puede aumentar el tiempo de inactividad cuando las válvulas son difíciles de retirar o inspeccionar.
La válvula de mariposa de acoplamiento de polvo de acero inoxidable sanitaria AVM aborda estos requisitos a través de un diseño compacto. estructura sanitaria, superficies pulidas en contacto con el producto y diseño de conexión desmontable. La configuración puede ser seleccionado de acuerdo con las características del polvo, el método de limpieza, el tamaño de la tubería y los requisitos de higiene del proceso de producción.
Los componentes en contacto con el producto están fabricados en acero inoxidable SS316L, lo que proporciona resistencia a la corrosión y una Base de material adecuada para procesamiento farmacéutico, alimentario y nutracéutico. SS304 está disponible para componentes que no entran en contacto con el producto cuando sea necesario.
La superficie de contacto con el producto tiene un acabado Ra <0,4 μm. La superficie lisa reduce las áreas donde puede quedar polvo. adjunto y respalda los procedimientos de limpieza e inspección de rutina.
Los materiales de sellado de silicona, EPDM y FKM se pueden seleccionar según las condiciones del proceso. Sellado conforme a la FDA Hay grados disponibles para aplicaciones farmacéuticas y de procesamiento de alimentos aplicables.
Se encuentran disponibles opciones de conexión Tri-Clamp y brida. Los estándares de conexión se pueden configurar según DIN, Requisitos ISO 1127, BS4825, ISO y SMS, lo que permite incorporar la válvula a diferentes sanitarios. sistemas de tuberías.
Los requisitos de limpieza son particularmente importantes en el procesamiento de polvo porque el material residual puede afectar el siguiente. lote de producción. La estructura interna simple de la válvula ayuda a reducir los posibles puntos de acumulación, mientras que la La conexión desmontable permite a los operadores acceder a la válvula para inspección y limpieza cuando sea necesario.
Dependiendo de la configuración completa de la tubería, la válvula puede admitir procedimientos de limpieza CIP, SIP o manuales. El método de limpieza seleccionado debe coincidir con las propiedades del polvo, los medios de limpieza, la temperatura y requisitos de validación de la solicitud.
Para líneas de producción con cambios frecuentes de productos, la eliminación rápida también puede acortar el tiempo requerido para el equipo. inspección y limpieza, lo que ayuda a reducir las interrupciones innecesarias de la producción.
La válvula se puede instalar entre equipos de procesamiento y almacenamiento de polvo, incluidos silos, tolvas, contenedores, alimentadores y transportadores. La posición de instalación debe proporcionar suficiente acceso para la operación, inspección y limpieza.
Propiedades del material como tamaño de partícula, fluidez, contenido de humedad, abrasividad y tendencia a adherirse. Se debe tener en cuenta al seleccionar la configuración de la válvula y el material de sellado.
El proceso de limpieza requerido debe confirmarse antes de la instalación. Es posible que sea necesario realizar limpieza CIP, SIP y manual. diferentes disposiciones de tuberías y condiciones de operación.
El tipo de conexión y el estándar dimensional deben coincidir con la tubería existente y el equipo adyacente. AVM proporciona Múltiples opciones de conexión para simplificar la integración con sistemas de procesamiento sanitario.
| Especificación | Detalles |
| Tamaño | DN100, DN150, DN200, DN250, DN300 / 4", 6", 8", 10", 12" |
| Material de contacto con el producto | SS316L |
| Material sin contacto con el producto | SS304 |
| Acabado superficial | Ra <0,4 µm |
| Operación | Manual |
| Material del sello | Silicona, EPDM, FKM |
| Sellos que cumplen con la FDA | Disponible |
| Finalizar conexión | Tri-abrazadera, brida |
| Estándares de conexión | DIN, ISO 1127, BS4825, ISO, SMS |
La válvula se puede utilizar para carga y descarga de polvo, transferencia de material intermedio, granulación y tabletas o producción de cápsulas. Su construcción sanitaria y conexión removible son adecuadas para procesos con frecuentes limpieza y cambio de producto.
Es adecuado para manipular leche en polvo, harina, almidón, ingredientes nutricionales y aditivos alimentarios. acero inoxidable La construcción, las superficies lisas de contacto con el producto y las opciones de sellado que cumplen con la FDA respaldan el procesamiento higiénico. requisitos.
La válvula se puede instalar en sistemas de transporte de polvo utilizados para suplementos nutricionales y otros ingredientes secos. donde la limpieza del material y la eficiencia de la limpieza son importantes.
La válvula se puede utilizar en puntos de aislamiento y transferencia de polvo en sistemas de procesamiento de químicos seleccionados. Materiales y La selección del sello debe confirmarse de acuerdo con las propiedades químicas y las condiciones de operación.
Al seleccionar una válvula para una línea de procesamiento de polvo, los compradores deben considerar un diámetro de tubería superior al nominal. el características del polvo, procedimiento de limpieza requerido, estándar de conexión, compatibilidad del sello y disponibilidad El espacio de instalación debe evaluarse todo en conjunto.
Para aplicaciones farmacéuticas y alimentarias, la construcción de contacto con el producto SS316L y los materiales de sellado que cumplen con la FDA son opciones adecuadas cuando se aplican requisitos higiénicos. Para líneas de transferencia de polvo más grandes, los modelos disponibles de DN100 a DN300 La gama ofrece varias opciones de tamaño.
Para sistemas que requieren un desmontaje frecuente, la configuración Tri-Clamp puede simplificar el acceso y reducir el tiempo requerido para la limpieza e inspección de rutina.
| Consideración clave | Válvula de mariposa de acoplamiento de polvo AVM | Válvula de mariposa estándar |
| Aplicación principal | Atraque de polvo y traslado sanitario. | Aislamiento de flujo general |
| Conexión | Brida/Tri-abrazadera rápida | Depende del diseño |
| Construcción | Diseño sanitario SS304 / SS316L | Varios materiales |
| Acabado superficial | Ra <0,4 µm | Depende del producto |
| Limpieza | Desmontaje rápido, CIP/SIP/limpieza manual | Depende de la estructura |
| Retención de polvo | Diseñado para minimizar la acumulación | No optimizado específicamente |
| Aplicación sanitaria | Farmacéutica, alimentaria, nutracéutica. | Aplicaciones industriales generales |
AVM fabrica componentes de procesamiento sanitario según procedimientos de calidad controlados. El producto aplicable La gama está respaldada por los requisitos de cumplimiento relacionados con ISO 9001, CE y FDA.
Para aplicaciones de procesamiento de alimentos y productos farmacéuticos, la válvula se puede suministrar con piezas en contacto con el producto SS316L, superficies pulidas y materiales de sellado que cumplen con las normas de la FDA. Los certificados de materiales y la documentación relacionada pueden ser proporcionado de acuerdo a los requerimientos del proyecto.
Un cliente farmacéutico necesitaba una válvula debajo de un sistema de manipulación de polvo que pudiera retirarse con frecuencia para limpieza. El cliente seleccionó la válvula de mariposa de acoplamiento AVM porque la conexión Tri-Clamp permitía una conexión rápida. desmontaje, mientras que la superficie interna lisa simplificó la eliminación de residuos de polvo durante la limpieza.
Un cliente de procesamiento de alimentos utilizó la válvula para conectar el equipo de manipulación de polvo durante la producción de leche en polvo e ingredientes. transferencia. Los principales requisitos eran la contención del polvo, las superficies higiénicas y un sellado fiable durante las operaciones frecuentes. cambios de producción.
Para una línea de procesamiento de polvo que requiere inspecciones periódicas, el cliente valoró la estructura simple y el acceso rápido diseño. Los operadores pudieron desconectar la válvula de manera eficiente para inspección y limpieza, lo que ayudó a reducir el mantenimiento. interrupción.
El mantenimiento de rutina debe centrarse en los elementos de sellado, el disco de mariposa, las superficies de conexión y las zonas de contacto con el producto. áreas. Los operadores deben verificar si hay desgaste del sello, acumulación de material, daños en la superficie o fugas anormales de acuerdo con el cronograma de mantenimiento de la planta.
Después de la limpieza, la válvula debe inspeccionarse antes de volver a ponerla en producción. Los componentes de sellado deben ser reemplazados cuando su condición ya no cumple con el rendimiento de sellado requerido. El intervalo de reemplazo depende de frecuencia de funcionamiento, condiciones de limpieza, temperatura y compatibilidad de materiales.
La válvula de mariposa sanitaria de acoplamiento de polvo de acero inoxidable se utiliza principalmente para transferencia de polvo, aislamiento y conexión de equipos en sistemas de procesamiento farmacéutico, alimentario, nutracéutico y químicos seleccionados.
Sí. La válvula utiliza componentes de contacto con el producto SS316L, un acabado de superficie sanitario y opciones de sellado que cumplen con la FDA. para los requisitos de procesamiento farmacéutico aplicables.
AVM ofrece opciones de sellado de silicona, EPDM y FKM. El material apropiado debe seleccionarse de acuerdo con el producto, temperatura, agentes de limpieza y condiciones de funcionamiento.
Sí. La estructura sanitaria puede admitir limpieza CIP, SIP o manual dependiendo de la configuración completa del sistema. y requisitos del proceso.
La válvula está disponible con conexiones Tri-Clamp y de brida. Los estándares de conexión incluyen DIN, ISO 1127, BS4825, ISO y SMS.
Los tamaños disponibles incluyen DN100, DN150, DN200, DN250 y DN300, correspondientes a 4", 6", 8", 10" y 12".
Los compradores deben confirmar el tamaño de válvula requerido, las características del polvo, el estándar de conexión, el material de sellado, método de limpieza, condiciones de operación y requisitos de materiales en contacto con el producto antes de realizar el pedido.
