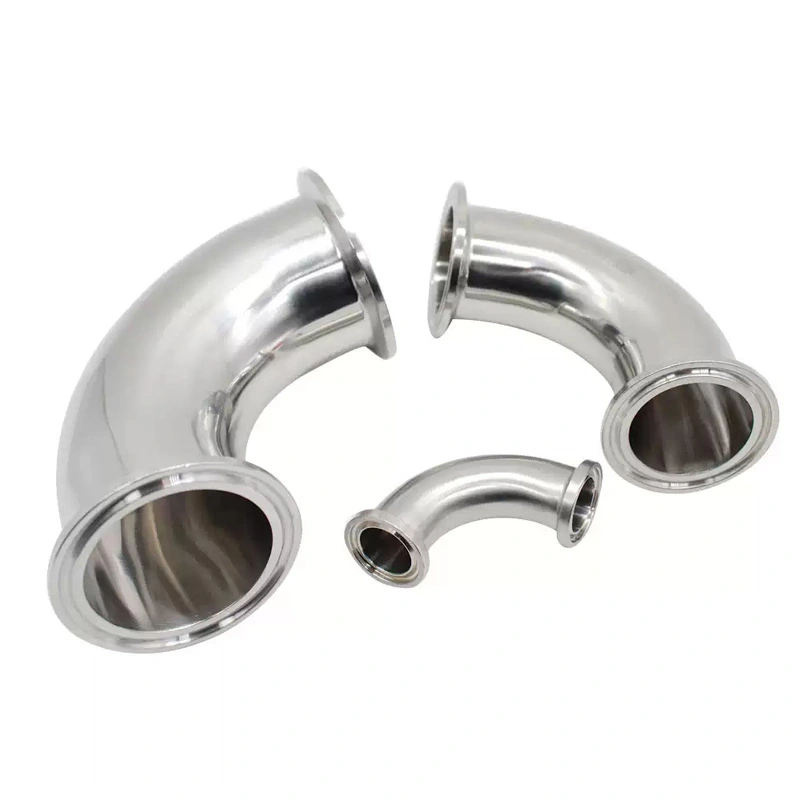

Basada en los accesorios higiénicos DIN 11852 y la serie de tubos DIN 11850, la gama de tubos y codos DIN higiénicos de acero inoxidable cubre codos de 45°, codos de 90° y codos de retorno de 180°, con soldadura a tope, abrazadera DIN y conexión roscada DIN opciones. El orificio interno liso ayuda a reducir la acumulación de producto y favorece una limpieza y drenaje eficientes. durante la operación de proceso de rutina.
Para sistemas que requieren una mayor limpieza de la superficie, el electropulido está disponible para lograr un acabado de la superficie interna. de Ra ≤ 0,4 μm. Los accesorios también se pueden integrar en sistemas de tuberías compatibles con CIP/SIP según las requisitos de la instalación del proceso completo.
La gama de codos y tubos higiénicos AVM sigue los requisitos dimensionales DIN para admitir una instalación consistente con componentes de tuberías sanitarias compatibles. Los accesorios DIN 11852 se pueden combinar con la serie de tubos DIN 11850, lo que ayuda a los compradores Simplifique la selección de componentes al diseñar o ampliar tuberías de procesos sanitarios.
SUS304/1.4301 es adecuado para aplicaciones sanitarias generales donde hay buena resistencia a la corrosión y mecánica. se requieren rendimiento. SUS316L/1.4404 proporciona una mayor resistencia a la corrosión y es más apropiado para entornos de procesos farmacéuticos, biotecnológicos, de alta pureza y químicamente exigentes.

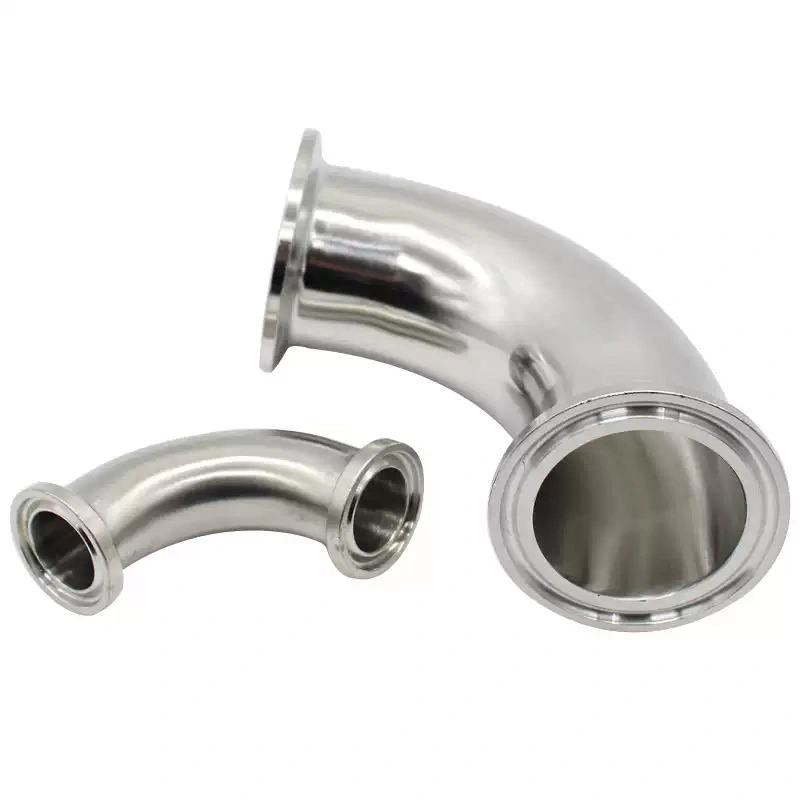

Diferentes diseños de tuberías requieren diferentes configuraciones de accesorios. AVM proporciona codos de 45° para dirección gradual cambios, codos de 90° para enrutamiento estándar en ángulo recto y codos de retorno de 180° para tuberías compactas en forma de U arreglos.
Las opciones de conexión incluyen soldadura a tope, abrazadera DIN y conexiones roscadas DIN, lo que permite seleccionar los accesorios. según el método de instalación, los requisitos de mantenimiento y la configuración de tuberías existentes.
El estado de la superficie interna de un grifo sanitario afecta directamente la eficiencia de limpieza y la retención del producto. MAV El codo y tubo DIN higiénico de acero inoxidable utiliza un orificio interno liso para minimizar las irregularidades de la superficie donde Los medios de proceso podrían acumularse.
El acabado superficial estándar es Ra ≤ 0,8 μm, mientras que el electropulido puede proporcionar un acabado interno de Ra ≤ 0,4 μm cuando Se requiere una superficie más lisa.
La construcción con poco espacio muerto facilita la limpieza y el drenaje y se puede utilizar en sistemas de proceso. incorporando procedimientos CIP y SIP. Las condiciones reales de limpieza y esterilización deben evaluarse según al sistema de tuberías completo y a los medios de proceso.
| Artículo | Especificación |
| Tipo de producto | Codo y tubo DIN higiénico de acero inoxidable |
| Estándar de montaje | DIN 11852 |
| Estándar de tubo | DIN 11850 |
| Material | SUS304/1,4301, SUS316L/1,4404 |
| Ángulos disponibles | 45°, 90°, 180° |
| Radio de curvatura | Radio largo 1.5D |
| Tipos de conexión | Soldadura a tope, abrazadera DIN, conexión roscada DIN |
| Tamaño del tubo | DN10 – DN200 |
| Acabado superficial estándar | Ra ≤ 0,8 µm |
| Superficie electropulida | Ra ≤ 0,4 μm Opcional |
| Diseño Interno | Orificio interno liso |
| Limpieza | Compatible con CIP/SIP |
| Solicitud | Sistemas de tuberías higiénicos y de alta pureza |
Los accesorios son adecuados para tuberías sanitarias utilizadas para leche, bebidas, ingredientes alimentarios líquidos, salsas y otros. fluidos de proceso. Las superficies internas lisas ayudan a reducir la retención de material y simplifican la limpieza de rutina.
La construcción SUS316L y el electropulido opcional hacen que los accesorios sean adecuados para tuberías de proceso de alta limpieza. utilizado en instalaciones farmacéuticas y biotecnológicas. Pueden incorporarse a líneas de proceso donde estén controladas. Se requieren condiciones de superficie y limpieza CIP/SIP.
El codo y tubo DIN higiénico de acero inoxidable se pueden utilizar para el procesamiento de leche, manipulación de crema, producción de yogur y otras aplicaciones lácteas que requieren conexiones higiénicas y resistencia a la corrosión confiable.
Los accesorios también se pueden utilizar en procesos limpios y sistemas de tuberías de alta pureza donde la baja retención del producto, la suavidad Las superficies internas y la compatibilidad dimensional constante son criterios de selección importantes.
La selección adecuada del codo y el tubo debe tener en cuenta el diámetro del tubo, el ángulo de curvatura, el tipo de conexión y el material. grado y el acabado superficial requerido. El accesorio seleccionado debe coincidir con las dimensiones y el estándar de conexión del la tubería sanitaria existente.
Para instalaciones soldadas, se deben utilizar procedimientos de soldadura sanitarios apropiados para mantener la integridad y limpieza de la vía de flujo interna. Para conexiones de abrazadera, se deben seleccionar juntas y abrazaderas compatibles. según las condiciones del proceso.
Durante el mantenimiento, se debe inspeccionar la superficie interna para detectar rayones, corrosión, depósitos u otras condiciones. que podría afectar el desempeño higiénico. Los procedimientos de limpieza deben establecerse de acuerdo con el medio real y requisitos del proceso.
Para proyectos que requieren estándares higiénicos reconocidos, AVM puede proporcionar configuraciones y documentación de productos. según los requisitos de la aplicación del cliente. Se pueden considerar los requisitos relacionados con 3-A, EHEDG y FDA al seleccionar materiales, acabados de superficies, componentes de sellado y la configuración general de las tuberías sanitarias.
La documentación de certificación o cumplimiento debe confirmarse con AVM según el modelo de producto específico. requisitos de material, acabado y pedido en lugar de asumirse para cada configuración.
| Requisito del comprador | Configuración recomendada |
| Tuberias sanitarias generales | SUS304/1.4301 |
| Mayor resistencia a la corrosión | SUS316L/1.4404 |
| Procesamiento higiénico estándar | Ra ≤ 0,8 µm |
| Mayor limpieza de la superficie | Electropulido, Ra ≤ 0,4 μm |
| Instalación de tubería permanente | Soldadura a tope |
| Fácil desmontaje y mantenimiento. | Abrazadera DIN |
| Conexión sanitaria roscada | Conexión roscada DIN |
| Cambio de dirección de tubería de 90° | Codo de 90° |
| Cambio de dirección gradual | Codo de 45° |
| Ruta de retorno compacta | Curva de retorno de 180° |
Al comprar codos y tubos sanitarios, la compatibilidad dimensional es tan importante como la selección del material. DIN 11852 proporciona las especificaciones de racor, mientras que DIN 11850 define la serie de tubos higiénicos correspondiente.
El uso de componentes DIN compatibles ayuda a reducir los problemas de instalación causados por desajustes dimensionales y lo hace más fácil para los equipos de ingeniería configurar sistemas de tuberías sanitarias. Para proyectos de reemplazo, los compradores deben confirmar las dimensiones del tubo existente y los requisitos de conexión antes de realizar el pedido.
AVM admite proyectos de tuberías sanitarias con diferentes grados de materiales, tamaños, ángulos, métodos de conexión y superficies. requisitos de acabado. Los compradores pueden proporcionar el tamaño DN requerido, el grado del material, el ángulo del codo, el tipo de conexión y la superficie. acabado y aplicación al momento de solicitar cotización.
Para proyectos personalizados o de alta pureza, AVM puede confirmar el material y la documentación técnica aplicables de acuerdo hasta la configuración final.
Las opciones de materiales estándar son SUS304/1.4301 y SUS316L/1.4404. SUS316L generalmente se prefiere para aplicaciones que requieren mayor resistencia a la corrosión o mayor limpieza.
La gama de productos cubre DN10 a DN200. El tamaño requerido debe seleccionarse de acuerdo con el diámetro del tubo y el flujo. Requisitos del sistema de tuberías sanitarias.
AVM proporciona curvas de retorno de 45°, 90° y 180°. El codo de 90° se usa comúnmente para cambios de dirección estándar, mientras que Las configuraciones de 45° y 180° se seleccionan según el diseño específico de la tubería.
Sí. El acabado de la superficie interna estándar es Ra ≤ 0,8 μm y un acabado electropulido opcional de Ra ≤ 0,4 μm es Disponible para aplicaciones que requieren una superficie interna más lisa.
Sí. El diseño higiénico es compatible con los sistemas de proceso CIP/SIP. Sin embargo, la temperatura real, la química La concentración, la frecuencia de limpieza y las condiciones de esterilización deben evaluarse en comparación con todo el sistema. configuración.
Las opciones disponibles incluyen soldadura a tope, abrazadera DIN y conexión roscada DIN. Los compradores deben seleccionar la conexión. basado en el estándar de tubería existente y los requisitos de mantenimiento.
El plazo de producción estándar es de 7 a 10 días. El calendario de entrega real depende de la cantidad del pedido y del producto. especificaciones, disponibilidad de materiales y requisitos de personalización. Los pedidos urgentes se pueden confirmar con AVM antes de realizar el pedido.
Las condiciones de pago estándar son depósito del 30% y saldo del 70% antes del envío por T/T o L/C. Los pedidos de pequeño valor deben Ser pagado en su totalidad antes de la producción.
Los productos se embalan de forma segura en cajas de papel y madera para el transporte internacional. El embalaje puede ser organizados según el tamaño del producto, la cantidad del pedido y los requisitos de envío.
