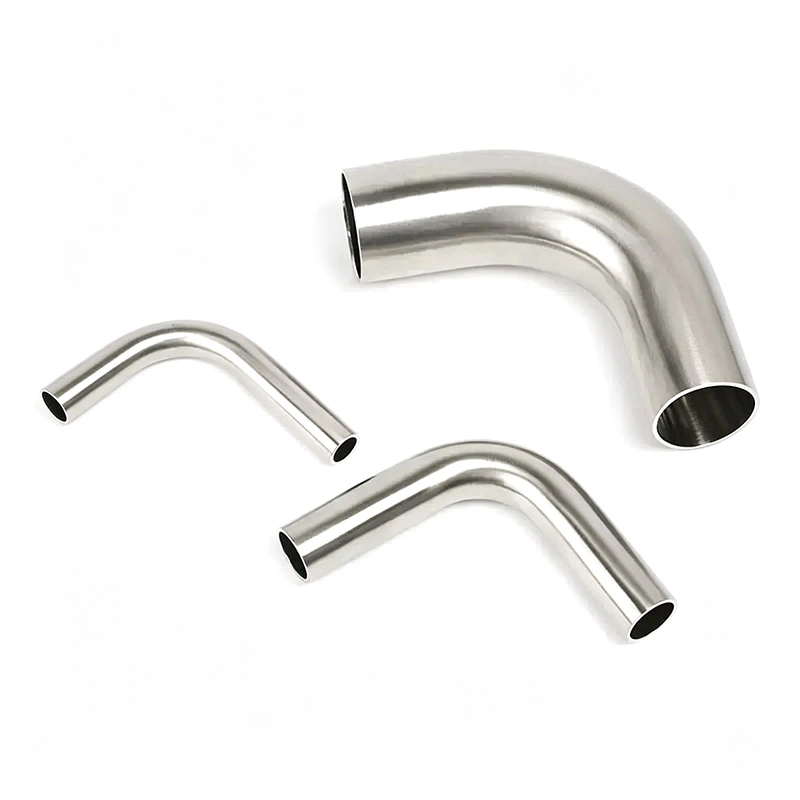

El codo y tubo sanitario de acero inoxidable BPE de 90° es adecuado para sistemas de proceso en los sectores biofarmacéutico, biotecnología, productos farmacéuticos, alimentos y bebidas, lácteos, semiconductores, cosméticos y otros productos de alta pureza. industrias. Se puede suministrar para aplicaciones que requieran medidas higiénicas relacionadas con ASME BPE, 3-A, EHEDG y FDA. requisitos, sujeto al material seleccionado, acabado, configuración y documentación aplicable.
AVM ofrece configuraciones de 45°, 90° y 180°, con opciones de soldadura a tope y conexión Tri-Clamp para diferentes diseños de tuberías sanitarias.
Los codos sanitarios de acero inoxidable AVM están disponibles en configuraciones de 45°, 90° y 180°. La opción de 45° se utiliza cuando Se requiere un cambio gradual en la dirección de la tubería, mientras que el codo de 90° es adecuado para tuberías perpendiculares. conexiones. La curva de retorno de 180° permite que la tubería invierta la dirección dentro de un diseño de proceso compacto.
El codo de 90° está disponible en configuraciones de radio corto 1.0D y de radio largo 1.5D, lo que permite a los ingenieros seleccionar el geometría adecuada según el espacio de instalación disponible y los requisitos de tubería.
El accesorio está disponible con soldadura a tope y conexiones Tri-Clamp. Las conexiones soldadas a tope proporcionan una higiene permanente. junta para tuberías de proceso fijas, mientras que las conexiones Tri-Clamp permiten una instalación, desmontaje, inspección y mantenimiento.
La selección de la conexión debe basarse en el sistema de tuberías existente, la norma de tubería aplicable, el método de instalación, y requisitos de mantenimiento.
El sistema de codo y tubo sanitario cubre tamaños de tubo de 1/2" a 6" de diámetro exterior. Esta gama permite integrar los herrajes en diferentes configuraciones de tuberías de proceso, desde líneas más pequeñas de alta pureza hasta sistemas de transferencia de fluidos más grandes.
Los codos sanitarios AVM están fabricados en acero inoxidable ASTM A270 TP304L o TP316L. TP304L es adecuado para muchos aplicaciones generales de procesamiento sanitario, mientras que TP316L proporciona una resistencia mejorada a la corrosión para aplicaciones más exigentes. entornos de proceso y aplicaciones de alta pureza.
La selección del material debe considerar el medio del proceso, la temperatura, las condiciones de corrosión y la limpieza. requisitos y especificaciones aplicables del proyecto.
El orificio interno está fabricado con una superficie lisa diseñada para reducir la retención de producto y proporcionar un producto más limpio. trayectoria del flujo. La opción de pulido mecánico estándar alcanza Ra ≤ 0,51 μm (20 μin), mientras que las versiones electropulidas puede alcanzar Ra ≤ 0,38 μm (15 μin).
Un acabado superficial controlado es particularmente importante en aplicaciones donde productos residuales, microbios La contaminación o la limpieza difícil pueden afectar la calidad de la producción.
La estructura interna está diseñada para minimizar las grietas y áreas donde los medios de proceso pueden permanecer después del drenaje. esto apoya una limpieza más efectiva y ayuda a reducir el material residual durante el cambio de proceso.
El diseño es adecuado para sistemas que utilizan procedimientos CIP y SIP, sujeto a la configuración completa del sistema y condiciones de funcionamiento.
El codo y tubo sanitario de acero inoxidable BPE de 90° está diseñado para aplicaciones de tuberías de proceso de alta pureza con referencia a los requisitos de ASME BPE. Selección de materiales, acabado superficial, dimensiones, conexiones y fabricación. Los requisitos se pueden especificar de acuerdo con los requisitos del proyecto.
El diseño sanitario es adecuado para sistemas de procesamiento higiénico donde se aplican los principios de diseño higiénico 3-A y EHEDG. requerido. Superficies internas lisas, retención reducida de productos y aplicaciones de soporte de construcción drenables donde La limpieza y el control de la contaminación son importantes.
El accesorio se puede configurar para aplicaciones que requieren cumplimiento de materiales relacionados con la FDA, sujeto al seleccionado materiales de sellado, materiales en contacto con el producto y documentación aplicable. Los compradores deben especificar la FDA requerida documentación o requisitos de cumplimiento antes de realizar el pedido.
Para proyectos que requieren certificación formal o documentación de cumplimiento específica, AVM puede confirmar la norma ASME aplicable. Requisitos relacionados con BPE, 3-A, EHEDG y FDA según la configuración real del producto.
El codo sanitario se utiliza en tuberías de proceso de alta pureza para la producción farmacéutica y biofarmacéutica. incluyendo transferencia de fluidos, sistemas de formulación, distribución de agua purificada, conexiones de equipos de proceso y otros Aplicaciones higiénicas.
Las aplicaciones típicas incluyen sistemas de fermentación, tuberías de biorreactores, distribución de fluidos limpios, recipientes de proceso, sistemas de muestreo y otros equipos de biotecnología donde el control de la contaminación es importante.
El accesorio se puede instalar en tuberías sanitarias para lácteos, bebidas, alimentos líquidos, jugos, elaboración de cerveza y otros. Sistemas de procesamiento de alimentos donde se requieren superficies lisas y una limpieza eficaz.
El codo es adecuado para tuberías de fluidos de alta pureza en aplicaciones relacionadas con semiconductores donde la superficie controlada El acabado, la calidad del material del acero inoxidable y las vías de flujo de baja retención son importantes.
El accesorio también se puede utilizar en sistemas de fluidos limpios y de alta pureza donde las conexiones higiénicas y controladas Se requieren superficies internas.
| Artículo | Especificación |
| Tipo de producto | Codo y tubo sanitario BPE de acero inoxidable |
| Ángulos del codo | 45°, 90°, 180° |
| Radio de 90° | Radio corto 1.0D / Radio largo 1.5D |
| Material | ASTM A270 TP304L/TP316L |
| Estándar | ASME BPE |
| Requisitos higiénicos | 3-A / EHEDG / Requisitos relacionados con la FDA |
| Conexión | Soldadura a tope / Tri-Clamp |
| Tamaño del tubo | 1/2"–6" de diámetro exterior |
| Acabado superficial mecánico | Ra ≤ 0,51 μm (20 μpulg.) |
| Acabado superficial electropulido | Ra ≤ 0,38 μm (15 μpulg.) |
| Diseño Interno | Diámetro interior liso/completamente drenable |
| Retención de Producto | Minimizado |
| Limpieza | Compatible con PIC |
| Esterilización | Compatible con SIP |
| Aplicaciones típicas | Farmacéutica, Biotecnología, Alimentos y Bebidas, Semiconductores, Cosméticos |
Los compradores deben seleccionar TP304L o TP316L según el medio del proceso y las condiciones de corrosión. Para más exigentes aplicaciones corrosivas o de alta pureza, TP316L se considera comúnmente donde su resistencia mejorada a la corrosión es requerido.
El diámetro exterior del tubo debe coincidir con el sistema de tuberías de proceso existente. Los compradores deben confirmar el tamaño requerido antes de realizar el pedido. Evite problemas de instalación o accesorios de transición adicionales.
Las conexiones soldadas a tope y Tri-Clamp satisfacen diferentes requisitos de instalación. La soldadura a tope es adecuada para permanentes. sistemas de tuberías, mientras que Tri-Clamp es más conveniente cuando el equipo debe desconectarse con frecuencia para inspección o mantenimiento.
El acabado de la superficie debe seleccionarse de acuerdo con los requisitos de limpieza reales del proceso. Mecanico El pulido puede cumplir con muchas aplicaciones sanitarias, mientras que el electropulido es adecuado para proyectos que requieren un menor rugosidad de la superficie y condición de superficie mejorada de alta pureza.
Para proyectos farmacéuticos, biotecnológicos, de semiconductores y otros proyectos regulados, los compradores deben confirmar si el El proyecto requiere ASME BPE, 3-A, EHEDG, cumplimiento relacionado con la FDA, certificados de materiales o inspección específica. Documentación antes de la producción.
AVM proporciona codos y tubos sanitarios de acero inoxidable BPE de 90° para sistemas de tuberías de proceso higiénicos y de alta pureza. Los productos se pueden configurar según el grado del material, el ángulo, el radio, el tamaño del tubo, el tipo de conexión, el acabado de la superficie, y requisitos sanitarios aplicables.
Para proyectos con estrictos requisitos de documentación, AVM puede confirmar el material aplicable y los documentos de cumplimiento. según la configuración del producto final. Esto permite a los compradores definir los requisitos técnicos antes de la producción. en lugar de modificar las especificaciones de la tubería después de la entrega.
El codo y tubo de 90° BPE de acero inoxidable sanitario AVM está disponible en acero inoxidable ASTM A270 TP304L y TP316L. TP304L es adecuado para aplicaciones higiénicas generales, mientras que TP316L se prefiere para aplicaciones que requieren mayor resistencia a la corrosión o condiciones de proceso de alta pureza más exigentes.
El codo sanitario está disponible con superficies internas pulidas mecánicamente o electropulidas. Pulido mecanico puede alcanzar Ra ≤ 0,51 μm (20 μin), mientras que el electropulido puede alcanzar Ra ≤ 0,38 μm (15 μin). El acabado adecuado Se puede seleccionar de acuerdo con los requisitos de limpieza y rugosidad de la superficie del sistema de proceso.
AVM suministra codos y tubos sanitarios BPE en tamaños de 1/2" a 6" de diámetro exterior. Los compradores deben confirmar el tubo requerido. Diámetro exterior y estándar dimensional aplicable para garantizar la compatibilidad con la tubería sanitaria existente. sistema.
Sí. El codo sanitario de 90° está disponible en configuraciones de radio corto 1.0D y de radio largo 1.5D. El apropiado El radio se puede seleccionar según el diseño de la tubería, el espacio de instalación disponible y los requisitos del proceso.
El producto está disponible con conexiones soldadas a tope y Tri-Clamp. Las conexiones soldadas a tope son adecuadas para conexiones permanentes. tuberías higiénicas, mientras que las conexiones Tri-Clamp facilitan la instalación, el desmontaje, la inspección y el mantenimiento.
