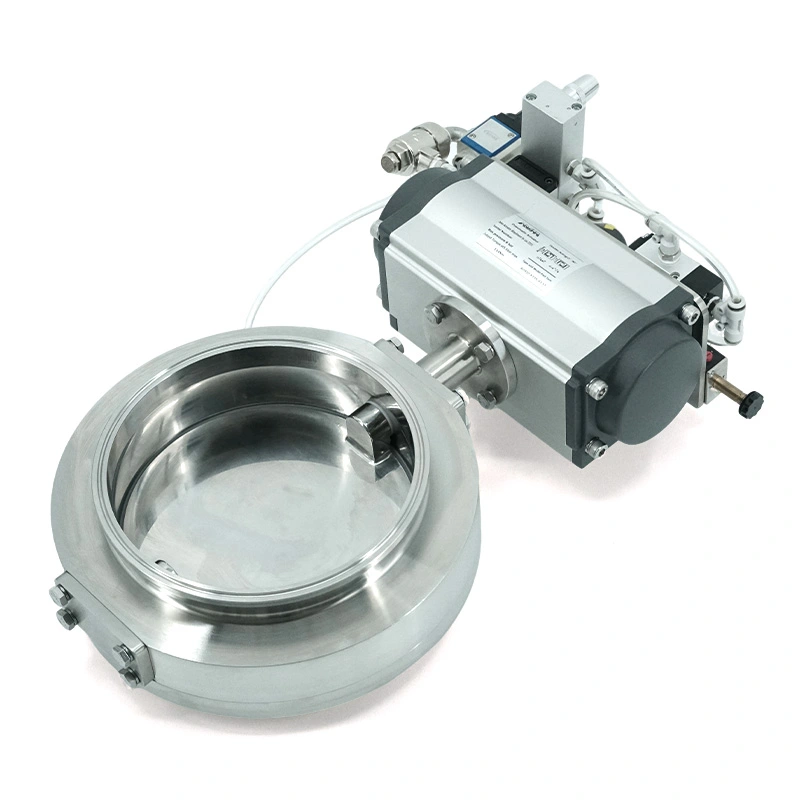

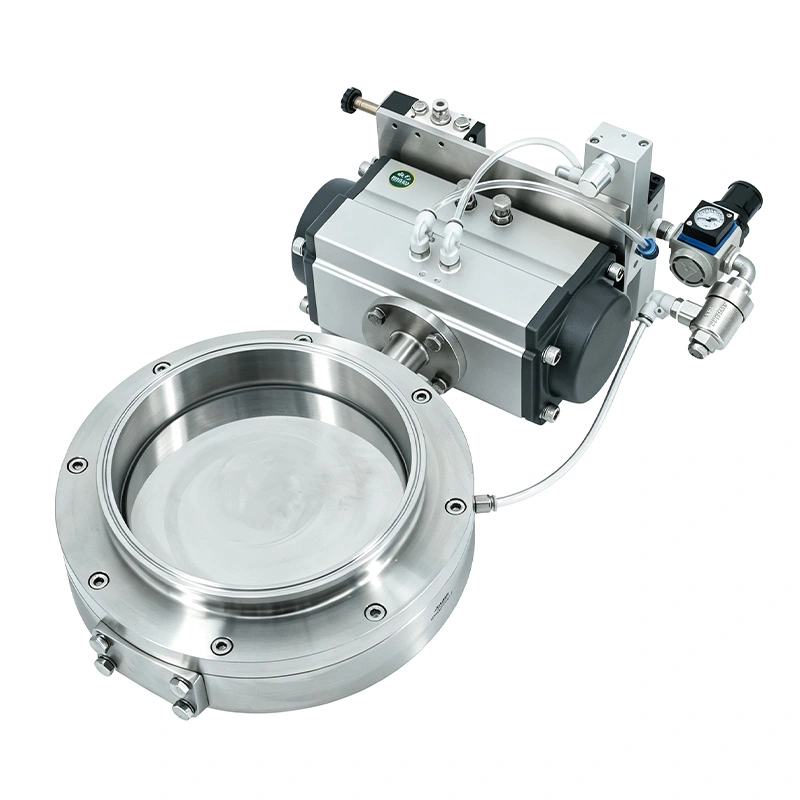

Diseñada para los entornos higiénicos más exigentes, la válvula de mariposa excéntrica sanitaria con asiento retráctil ofrece un rendimiento sin concesiones. Su exclusivo diseño excéntrico y su mecanismo de asiento retráctil reducen significativamente desgaste del asiento y par de operación durante todo el ciclo de vida de la válvula. Esto garantiza no sólo intervalos de servicio prolongados sino que también proporciona un cierre confiable y hermético en un amplio espectro de aplicaciones, desde farmacéuticas y Desde la biotecnología hasta el procesamiento de alimentos, nutracéuticos, químicos y materiales avanzados para baterías.
Las válvulas de mariposa convencionales mantienen el disco y el asiento en contacto durante la rotación. En aplicaciones en polvo, repetidas La fricción puede desgastar gradualmente el asiento, aumentar el par de operación y crear partículas que pueden afectar el producto. limpieza.
AVM separa las funciones de sellado y movimiento.
Durante el movimiento de la válvula, el asiento inflable se retrae para que el disco pueda girar con un contacto mínimo. Una vez que el disco alcanza la posición cerrada, el aire comprimido activa el sello y crea la presión de sellado requerida.
Esto hace que la válvula sea especialmente adecuada para conmutación de alta frecuencia y manipulación de polvo abrasivo.

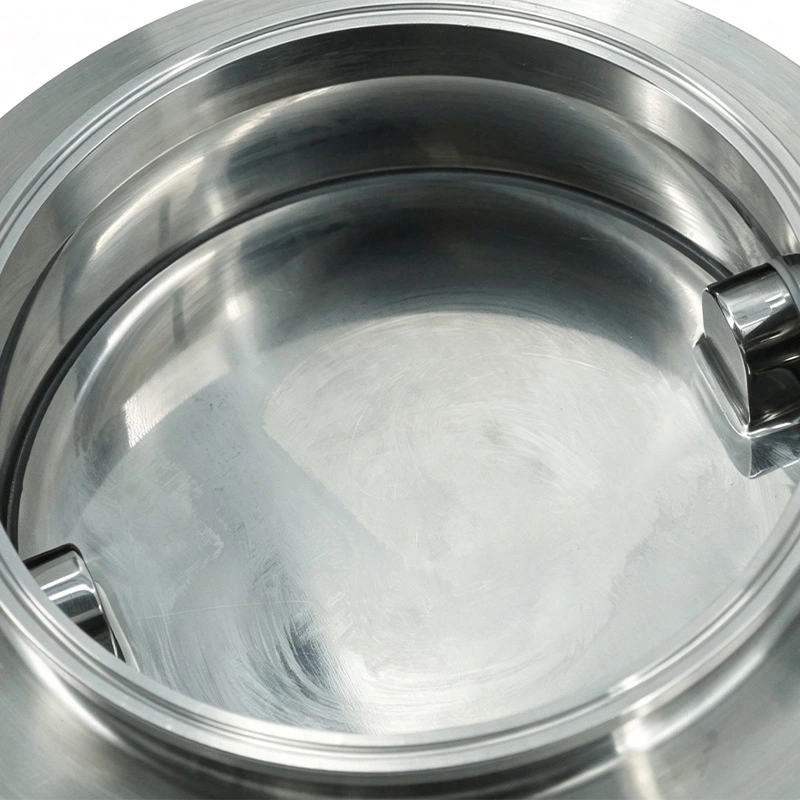

Antes de que el disco se mueva, el sello inflable se desinfla y se retrae de la superficie de sellado. El disco excéntrico entonces Gira sin rozar continuamente contra el asiento.
Esto reduce el desgaste mecánico y ayuda a mantener un par de funcionamiento estable durante ciclos repetidos.
Cuando el disco alcanza la posición cerrada, el aire comprimido infla la cámara de sellado. El sello se expande uniformemente. contra el disco para crear una barrera apretada.
Por lo tanto, la válvula de mariposa excéntrica sanitaria con asiento retráctil puede proporcionar un cierre confiable y al mismo tiempo evitar contacto innecesario del sello durante cada ciclo de apertura y cierre.
El disco excéntrico y el asiento retráctil son especialmente valiosos en líneas de producción automatizadas donde las válvulas pueden operar repetidamente a lo largo del día.
Con una fricción sustancialmente reducida entre el disco y el asiento, el diseño puede soportar una vida operativa de hasta De 1 a 3 millones de ciclos de conmutación, según las condiciones de funcionamiento, el material de sellado y el mantenimiento.
La menor resistencia operativa también puede reducir los requisitos del actuador en comparación con los convencionales basados en fricción. diseños.
La válvula es adecuada para materiales como polvos, gránulos y cristales que pueden acelerar el asiento convencional. desgaste.
Las aplicaciones típicas incluyen:
Se utiliza para carga, descarga y aislamiento de polvo donde se requiere contención del producto, limpieza y operación repetible. son importantes.
Adecuado para manipular materiales secos abrasivos donde minimizar el desgaste y la contaminación del sello es una preocupación clave.
La higiénica construcción de acero inoxidable y las suaves superficies de contacto con el producto respaldan la producción sanitaria. ambientes.
El asiento inflable proporciona un sellado confiable para líneas que operan tanto en condiciones de vacío como de presión positiva.
La válvula de mariposa excéntrica sanitaria con asiento retráctil está fabricada en SUS304 o SUS316L, con Superficies de contacto con el producto disponibles a Ra <0,4 μm.
Su diseño interno de baja retención minimiza las áreas donde se pueden acumular polvos, lo que favorece la limpieza CIP/SIP y reducir los riesgos de contaminación durante el cambio de producto.
Se encuentran disponibles materiales de sellado que cumplen con la FDA y certificados de materiales EN 10204 3.1 para las configuraciones aplicables.
| Parámetro | Especificación |
| Tipo de válvula | Válvula de mariposa excéntrica sanitaria con asiento retráctil |
| Tamaño | DN50–DN300 |
| Material del cuerpo | SUS304/SUS316L |
| Sello inflable | EPDM, Silicona, FKM/Viton |
| Producto Contacto Acabado | Ra <0,4 µm |
| Acabado sin contacto | Ra <0,8 µm |

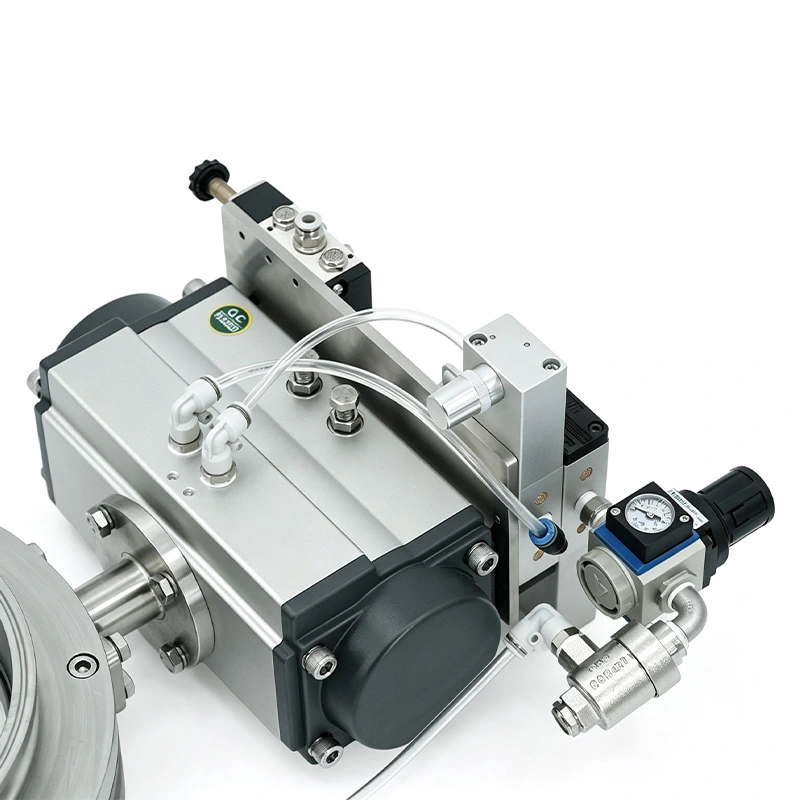

| Operación | Actuador neumático |
| Conexiones | Tri-Clamp, brida, soldada |
| Limpieza | CIP/SIP |
| Opción a prueba de explosiones | ATEX II 2 GD T4 |
| Estándares de conexión | DIN 11850 Serie 2, ASME BPE, ISO 1127 Serie 1, GB/T 17395 |
| Opciones de cumplimiento | Sellos que cumplen con la FDA, diseño orientado a GMP, EN 10204 3.1 |
| Consideración | Válvula de asiento retráctil AVM | Válvula de mariposa convencional |
| Contacto disco/asiento durante la rotación | Retraído | Contacto continuo |
| Fricción del asiento | muy bajo | Más alto |
| Resistencia al desgaste | Excelente | Depende del material |
| Par de funcionamiento | Bajo | Relativamente más alto |
| Ciclismo frecuente | Bien adaptado | El desgaste del asiento puede convertirse en una preocupación |
| Polvo abrasivo | Adecuado | La elección del asiento es fundamental |
| Caza de focas | asiento inflable | Asiento fijo |
| Mantenimiento | Desgaste reducido del asiento | Es posible que se requiera una inspección del asiento más frecuente |
Un fabricante farmacéutico necesitaba una válvula de aislamiento sanitario para una línea de transferencia de polvo que operaba con frecuencia. conmutación automatizada. El cliente había experimentado una resistencia operativa cada vez mayor con las válvulas de mariposa convencionales. ya que los componentes de sellado se desgastaron durante ciclos repetidos.
AVM suministró la válvula de mariposa excéntrica con un asiento inflable retráctil. El cliente evaluó específicamente par de accionamiento, desgaste del asiento y estabilidad del sellado después de operaciones repetidas. Porque el sello se retrae antes que el disco. movimiento, la válvula redujo el roce continuo durante el ciclo y proporcionó un funcionamiento más consistente.
Un procesador de material de batería necesitaba una válvula para la transferencia de polvo seco donde el material abrasivo podía acelerarse. Desgaste del asiento convencional. El cliente seleccionó la configuración de asiento retráctil porque el elemento de sellado no estaba arrastrado continuamente por el disco durante el funcionamiento.
Los comentarios de los clientes se centraron en una menor preocupación por la abrasión del asiento, un funcionamiento estable y una mayor facilidad a largo plazo. mantenimiento, particularmente para una línea de producción con aperturas y cierres repetidos.
Las soluciones de válvulas sanitarias AVM cumplen con los estándares sanitarios 3-A aplicables, ISO 9001, CE y FDA. dependiendo de Según la configuración seleccionada, la válvula también se puede suministrar con materiales de sellado que cumplan con la FDA y con orientación GMP. construcción higiénica y documentación de materiales EN 10204 3.1.
Está disponible una configuración a prueba de explosiones ATEX II 2 GD T4 para los requisitos aplicables de áreas peligrosas.
El asiento se retrae antes de que gire el disco, minimizando la fricción y el desgaste. Luego se infla después del cierre para proporcionar sellado confiable.
Sí. El contacto reducido entre el disco y el asiento lo hace particularmente adecuado para polvos, gránulos y cristales que pueden acelerar el desgaste de los asientos convencionales.
Sí. El sistema de sellado inflable es adecuado para condiciones de proceso de vacío y presión positiva cuando configurado correctamente.
Sí. La configuración sanitaria admite limpieza CIP/SIP, sujeta a los materiales seleccionados y las condiciones del proceso.
Están disponibles EPDM, silicona y FKM/Viton. Se pueden seleccionar grados que cumplen con la FDA para las aplicaciones farmacéuticas y Aplicaciones alimentarias.
Sí. La válvula de mariposa excéntrica sanitaria con asiento retráctil es operada por un actuador neumático y puede ser integrado con sistemas automatizados de control de procesos.
