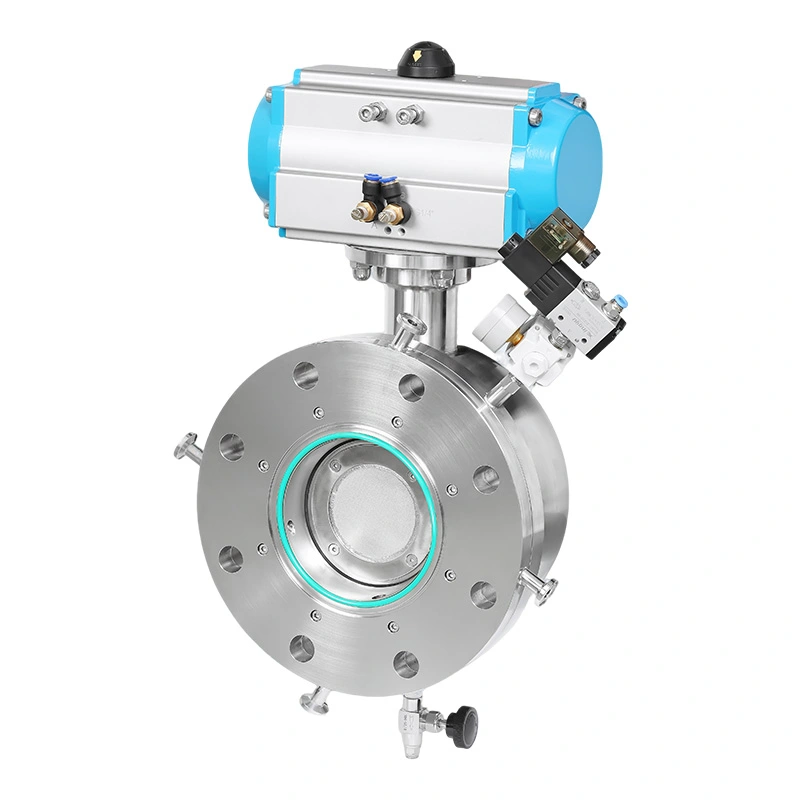

A diferencia de una válvula de cierre sanitaria convencional que puede requerir extracción para la limpieza de la cavidad, la válvula sanitaria AVM Válvula de bola segmentada de expansión con diseño de sistema CIP que permite que el fluido de limpieza alcance áreas internas críticas durante el ciclo PIC. Esto ayuda a reducir la intervención manual, acorta el tiempo de inactividad por limpieza y respalda la higiene repetible. procesamiento.
La bola segmentada proporciona una trayectoria de flujo caracterizada para una regulación estable y un ajuste de flujo repetible. es adecuado para aplicaciones donde la válvula necesita hacer más que simplemente abrir o cerrar, incluida la dosificación de líquidos, mezcla y regulación del flujo del proceso.
El asiento de expansión aplica una presión de sellado controlada contra la bola segmentada cuando la válvula está cerrada. su La estructura de expansión ayuda a compensar el desgaste normal del asiento, los cambios térmicos y las fluctuaciones de presión, manteniendo Apagado confiable durante ciclos operativos repetidos.
Los puertos CIP dedicados dirigen la solución de limpieza hacia la cavidad de la válvula, la bola segmentada y las áreas de sellado. La válvula puede Por lo tanto, se puede limpiar sin sacarlo de la línea de proceso, lo que ayuda a reducir el trabajo de desmontaje y la producción. interrupciones.
Durante el funcionamiento normal, la bola segmentada gira para regular el flujo del proceso.
Cuando la Válvula de Bola Segmentada de Expansión Sanitaria Con Sistema CIP está cerrada, el asiento de expansión se mueve hacia su sellado. posición para proporcionar un cierre hermético.
Durante CIP, la solución de limpieza ingresa a través de los puertos de limpieza dedicados y llega a las áreas internas que pueden De lo contrario será difícil de limpiar. El ciclo de limpieza elimina el producto residual de la bola y las áreas de sellado antes la válvula vuelve a la operación normal del proceso.
Este diseño es particularmente valioso para líneas de producción con cambios frecuentes de productos y limpieza estricta. requisitos.
La válvula utiliza acero inoxidable SS316L o SS304L, con superficies de contacto con el producto con acabado Ra ≤0,4 μm. El optimizado La geometría interna minimiza las zonas muertas y la retención de productos, lo que facilita la limpieza y validación.
Los materiales de sellado FKM, EPDM y silicona están disponibles según la temperatura, la compatibilidad química y el proceso. requisitos.
Adecuado para líneas de proceso donde se requiere flujo controlado, cierre higiénico y limpieza CIP repetible entre lotes de producción.
La válvula de bola segmentada de expansión sanitaria con sistema CIP se puede integrar en sistemas de procesos higiénicos donde el control de la contaminación y la facilidad de limpieza son críticos.
Adecuado para ingredientes líquidos, fluidos de proceso, sistemas de mezcla y otras aplicaciones que requieren flujo sanitario. Regulación y limpieza en línea.
El diseño interno de baja retención y la capacidad CIP hacen que la válvula sea adecuada para sistemas higiénicos de procesamiento de lácteos.
La bola segmentada proporciona un ajuste de flujo controlado para sistemas de dosificación de líquidos, mezcla y transferencia de materiales.
El concepto de sellado de expansión también se puede aplicar a equipos de proceso de vacío donde se requiere un aislamiento confiable.
| Parámetro | Especificación |
| Tipo de válvula | Válvula de bola segmentada de expansión sanitaria |
| Diseño de válvula | Bola segmentada + asiento de expansión |
| Material | SS316L / SS304L |
| Acabado superficial | Ra ≤0,4 µm |
| Rango de tamaño | DN80–DN300 / 3"–12" |
| Clasificación de presión | Máx. 5 barras |
| Temperatura de trabajo | -20°C a +150°C |
| Materiales de sellado | FKM, EPDM, Silicona |
| Conexión | Tri-abrazadera, brida |
| Actuación | Actuador neumático |
| Limpieza | Sistema CIP integrado |
| Cumplimiento | GMP, FDA, ASME BPE |
| Consideración | Válvula de bola segmentada de expansión AVM | Válvula de bola sanitaria convencional |
| Función principal | Control de flujo + cierre + CIP | Principalmente aislamiento |
| Regulación de flujo | bola segmentada | Depende del diseño |
| Diseño de asiento | Asiento de expansión | Asiento fijo convencional |
| Función PIC | Integrado | Dependiente de la configuración |
| Limpieza | Limpieza en línea | Puede requerir un procedimiento de limpieza adicional |
| Retención de Producto | Diseño de baja retención | Depende de la estructura interna |
| Automatización | Opciones neumáticas/inteligentes | Depende de la configuración |
| Solicitud | Procesamiento higiénico crítico | Procesamiento sanitario general |
Un fabricante farmacéutico necesitaba una válvula de control sanitario para una línea de proceso con frecuentes cambios de producto. La principal preocupación no era sólo la confiabilidad del cierre, sino también si los residuos alrededor de la cavidad de la válvula y el sellado El área podría eliminarse sin necesidad de retirar repetidamente la válvula.
El cliente seleccionó la configuración AVM con un sistema CIP integrado. Durante la limpieza, el circuito CIP entregó líquido de limpieza en las áreas internas de la válvula, lo que reduce la necesidad de desmontaje manual. Los comentarios del cliente centrado en una intervención de limpieza más corta y un cambio de lote más fácil, particularmente en comparación con un convencional válvula que requiere más trabajo de limpieza manual.
Un cliente de procesamiento de alimentos utilizó la válvula en un sistema de mezcla y dosificación de líquidos donde el ajuste de flujo estable y Se requería una limpieza fiable. La bola segmentada proporcionó una regulación controlada del flujo, mientras que la expansión El asiento mantuvo un cierre hermético durante el aislamiento del proceso.
El cliente valoró especialmente tener control de flujo y capacidad de limpieza en línea dentro de la misma válvula. configuración, lo que reduce la cantidad de componentes separados necesarios en la línea de proceso.
Los productos de válvulas sanitarias AVM están respaldados por los estándares sanitarios 3-A aplicables, ISO 9001, CE y FDA.
La válvula de bola segmentada de expansión sanitaria se puede configurar para producción farmacéutica orientada a GMP y ASME. Sistemas higiénicos basados en BPE, con acero inoxidable 316L, acabado superficial sanitario y materiales de sellado adecuados Disponibles según requerimientos del proyecto.
El asiento de expansión proporciona una presión de sellado controlada contra la bola segmentada y ayuda a compensar la presión normal. desgaste del asiento y cambios operativos, lo que respalda un cierre confiable.
Sí. La bola segmentada está diseñada para una regulación estable y repetible, lo que hace que la válvula sea adecuada para dosificar y control del flujo del proceso además del aislamiento.
Sí. Los puertos CIP dedicados permiten que el líquido de limpieza llegue a la cavidad interna y a las áreas de sellado sin quitar el válvula de la línea de proceso.
Sí. CIP es estándar para la configuración indicada, mientras que se pueden proporcionar diseños compatibles con SIP según el proceso. temperatura y requisitos del proyecto.
Es adecuado para productos farmacéuticos, API, biotecnología, alimentos, bebidas, lácteos, nutracéuticos y productos químicos finos. procesamiento.
Sí. La Válvula de Bola Segmentada de Expansión Sanitaria con Sistema CIP puede equiparse con un actuador neumático, Posicionador inteligente, sensores de retroalimentación de posición y control de válvula solenoide para integración con PLC, DCS o SCADA. sistemas.
