La válvula de bola segmentada con sello inflable sanitario es particularmente valiosa en equipos como secadores de vacío, reactores, mezcladores y sistemas de procesamiento de polvo donde los sellos de válvulas convencionales pueden sufrir fricción, producto acumulación o fuga durante el funcionamiento repetido.

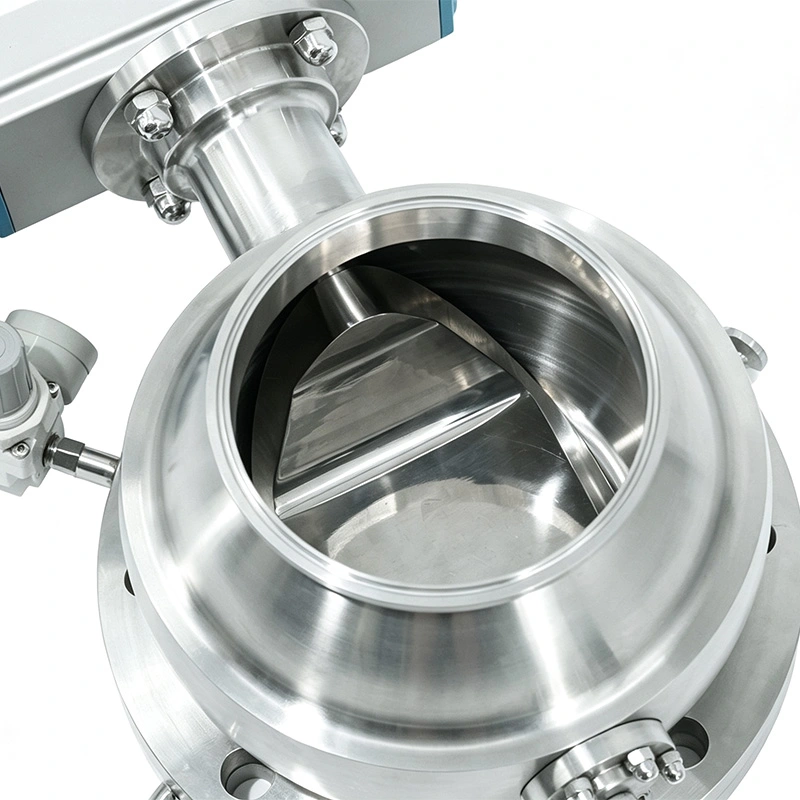

La válvula de bola segmentada AVM utiliza un sello inflable colocado entre el cuerpo de la válvula y el segmento esférico.
Durante la apertura, el sello se retrae del segmento, lo que permite que el segmento gire sin roce continuo. contra la superficie de sellado. Después de que el segmento alcanza la posición cerrada, el sello se infla y presiona contra el segmento para establecer el cierre requerido.
Este principio de retracción del sello reduce la fricción durante el movimiento de la válvula y ayuda a extender la vida útil del sello.
Para los equipos de procesamiento al vacío, mantener la integridad del vacío es fundamental. El sistema de sellado inflable proporciona Sellado fiable tanto en condiciones de vacío como de presión positiva, lo que hace que la válvula sea especialmente adecuada para secado al vacío y descarga de polvo contenido.
Cuando está completamente abierto, el diseño segmentado proporciona un camino de descarga sin obstrucciones. Esto ayuda a los polvos, gránulos y pastas. y otros materiales del proceso pasan a través de la válvula con acumulación y formación de puentes reducidos.
El sistema neumático primero desinfla el sello inflable. El sello se retrae del segmento, eliminando el contacto durante rotación. Luego, el segmento esférico gira aproximadamente 90° para abrir el paso de flujo.
El segmento gira de nuevo a la posición cerrada. Una vez colocado correctamente, el sello inflable se expande y presiona contra el segmento, creando una interfaz de sellado hermético.
Esta secuencia separa el movimiento de la válvula del contacto de sellado, lo que reduce el desgaste innecesario en comparación con diseños en los que el sello permanece en contacto continuo durante la rotación.
La válvula de bola segmentada con sello inflable sanitario se puede instalar en la salida de descarga de secadores de vacío donde El proceso requiere una retención de vacío confiable y una descarga de material eficiente.
La abertura de paso total ayuda a descargar polvos y gránulos secos con una obstrucción mínima, mientras que el sello inflable admite el aislamiento entre la secadora y el equipo aguas abajo.
La válvula proporciona una interfaz de descarga higiénica para productos en polvo y al mismo tiempo reduce las áreas donde puede permanecer el material. atrapado.
Para procesos farmacéuticos y de química fina que involucran polvos valiosos o peligrosos, la estructura de sellado ayuda reducir las fugas y la liberación de productos no deseados.
Las superficies en contacto con el producto pueden alcanzar Ra <0,4 μm, mientras que las superficies sin contacto pueden alcanzar Ra <0,8 μm. El reducido El diseño de espacio muerto ayuda a minimizar la retención del producto y respalda los procedimientos de limpieza y validación.
El cuerpo de la válvula de bola segmentada con sello inflable sanitario está disponible en SS304, SS316L, Duplex 2205 y Titanium TA2. permitiendo que la configuración del material se adapte a los requisitos de corrosión, pureza y proceso.
| Parámetro | Especificación |
| Tamaño de la válvula | 3"–12" |
| Material del cuerpo | SS304, SS316L, Dúplex 2205, Titanio TA2 |
| Sello inflable | EPDM, silicona, FKM |
| Producto Contacto Acabado | Ra <0,4 µm |
| Acabado sin contacto | Ra <0,8 µm |
| Presión de trabajo | -0,1 a +0,5 MPa |
| Temperatura de trabajo | -20°C a +135°C |
| Conexiones finales | Brida, triple abrazadera |
| Actuación | Actuador neumático |
| Accesorios opcionales | Malla de filtro, válvula reguladora de presión, caja de interruptor de límite, puertos de purga |
Se utiliza como válvula de descarga para secadores de vacío donde la estanqueidad al vacío y la descarga rápida del material son importantes.
Adecuado para manipulación de polvos farmacéuticos, descarga contenida y aislamiento de equipos donde la construcción sea higiénica. y el control de fugas son fundamentales.
Aplicable a cátodos, ánodos y otros materiales finos de baterías donde la contención del producto, la facilidad de limpieza y la corrosión La resistencia es importante.
Se utiliza con polvos, gránulos y otros materiales de proceso en reactores, mezcladores, secadores y sistemas de transferencia contenidos.
Adecuado para descarga higiénica y aislamiento en sistemas de procesamiento de ingredientes donde la construcción de acero inoxidable y Se requieren superficies de contacto con el producto que se puedan limpiar.
| Consideración | Válvula de bola segmentada con sello inflable AVM | Válvula de bola convencional |
| Método de sellado | Sello neumático inflable | Sello fijo convencional |
| Sello durante la rotación | Retraído | Normalmente permanece en contacto |
| Desgaste del sello | Fricción reducida durante la operación. | Depende del diseño |
| Aplicación de vacío | Diseñado para estanqueidad al vacío | Dependiente de la aplicación |
| Descargar | Paso de producto de paso total | Depende de la configuración de la válvula |
| Retención de Producto | Diseño con poco espacio muerto | Depende del diseño |
| Enfoque principal | Contención y descarga higiénica | Aislamiento general |
Un cliente de procesamiento farmacéutico necesitaba una válvula de salida para un sistema de secado al vacío donde mantener el vacío Las condiciones óptimas y la consecución de una descarga de polvo fiable eran ambos aspectos importantes. El cliente seleccionó la válvula AVM porque El sello inflable podría retraerse antes de que el segmento girara, reduciendo la fricción del sello durante la apertura repetida y cierre.
El cliente valoró especialmente la combinación del rendimiento del sellado al vacío y la descarga del producto sin obstáculos. lo que simplificó la conexión entre la secadora y el equipo de recolección aguas abajo.
Un cliente de productos químicos finos necesitaba una válvula de descarga para un proceso de polvo donde las fugas de material y la retención de producto eran preocupaciones. El cliente seleccionó la configuración del sello inflable porque el sello sólo se podía inflar durante la posición cerrada, mientras que el pasaje de paso total proporcionó una ruta de descarga más limpia cuando estaba abierto.
Los comentarios se centraron en una mejor contención durante el aislamiento y una menor acumulación de material alrededor del sellado. área.
Los productos de válvulas sanitarias AVM están respaldados por los estándares sanitarios 3-A aplicables, ISO 9001, CE y FDA. Para Se pueden seleccionar aplicaciones farmacéuticas y alimentarias, material sanitario, acabado superficial y configuraciones de sellado. según los requisitos del proceso.

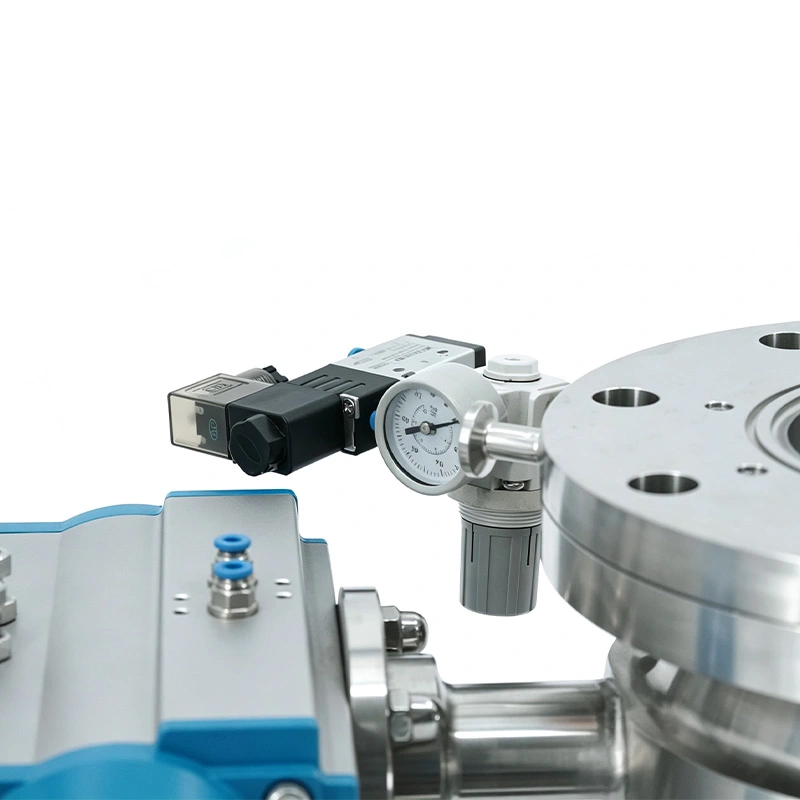

La válvula también se puede configurar con puertos de purga, sistemas de regulación de presión, sensores de retroalimentación de posición y Componentes de control automatizados para entornos de procesos más exigentes.
La válvula de bola segmentada con sello inflable sanitario utiliza un sello de aire inflable operado por un sistema neumático. el El sello se retrae durante la apertura y la rotación, luego se infla después del cierre para establecer la interfaz de sellado.
Retraer el sello elimina la fricción continua entre el sello y el segmento giratorio. Esto ayuda a reducir el desgaste y puede extender la vida útil del sello.
Sí. Su capacidad de sellado al vacío y su trayectoria de descarga de paso total lo hacen particularmente adecuado para secadores al vacío, Secadores rotativos al vacío y secadores cónicos.
El cuerpo de la válvula se puede suministrar en SS304, SS316L, Duplex 2205 o Titanio TA2, dependiendo de la resistencia a la corrosión y requisitos del proceso.
Sí. La válvula utiliza un actuador neumático y puede equiparse con retroalimentación de posición, cajas de interruptores de límite y otros Accesorios de control para sistemas de procesos automatizados.
Una válvula de bola convencional generalmente utiliza una bola esférica completa con un orificio pasante para aislamiento. El diseño MAV utiliza una bola segmentada junto con un sello inflable, lo que la hace más adecuada para aplicaciones que requieren control descarga, contención higiénica y fricción de sellado reducida.
