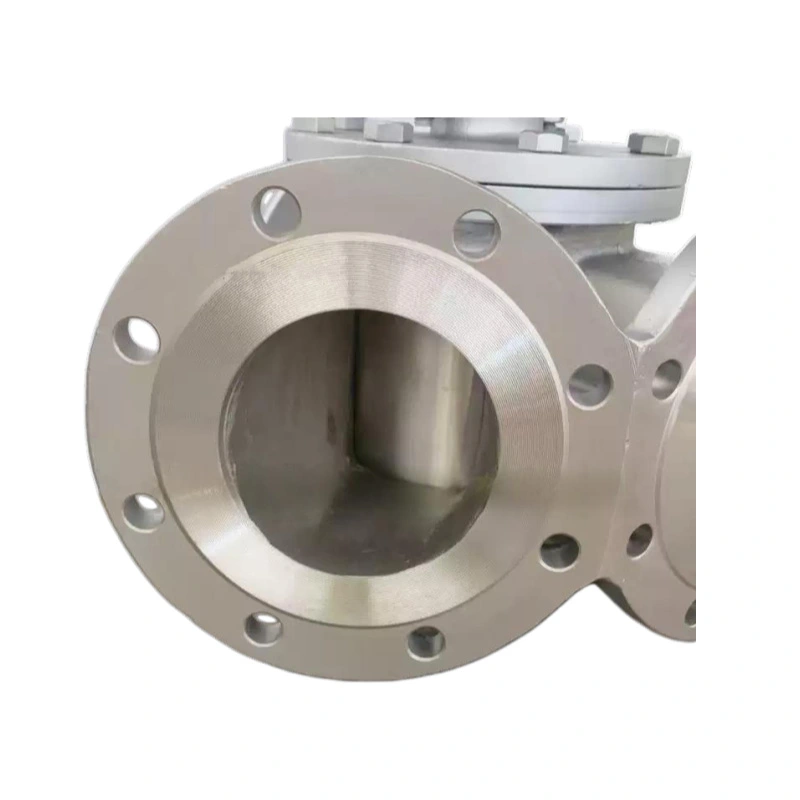

Con accionamiento neumático, retroalimentación de posición y un mecanismo desviador giratorio, el desviador neumático sanitario de 3 vías Valve For Powder proporciona un enrutamiento de materiales rápido y repetible para productos farmacéuticos, alimentarios, químicos, plásticos y baterías. y otros sistemas de procesamiento de materiales a granel.
La válvula desviadora neumática sanitaria de 3 vías para polvo puede dirigir el material desde una línea de transporte a cualquiera de dos destinos aguas abajo. Esta configuración es útil cuando una fuente de polvo suministra múltiples tolvas, silos, mezcladoras o máquinas procesadoras.
El mismo principio se puede configurar para la convergencia del flujo, permitiendo que el material de dos fuentes diferentes entre en uno. línea de transporte aguas abajo.
Esta flexibilidad reduce la necesidad de múltiples válvulas de aislamiento individuales y simplifica el enrutamiento automatizado de materiales. sistemas.

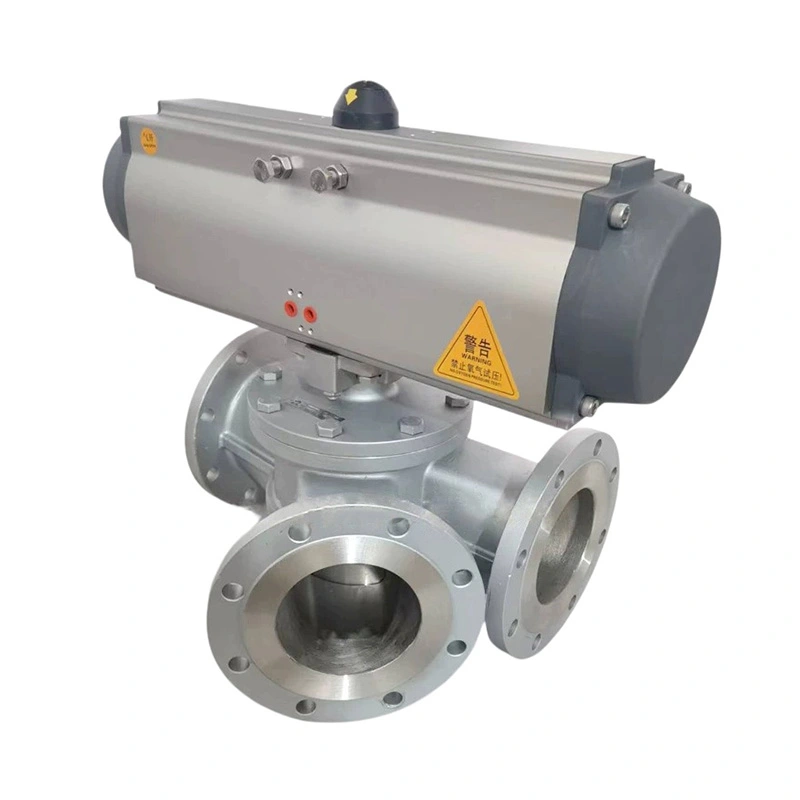

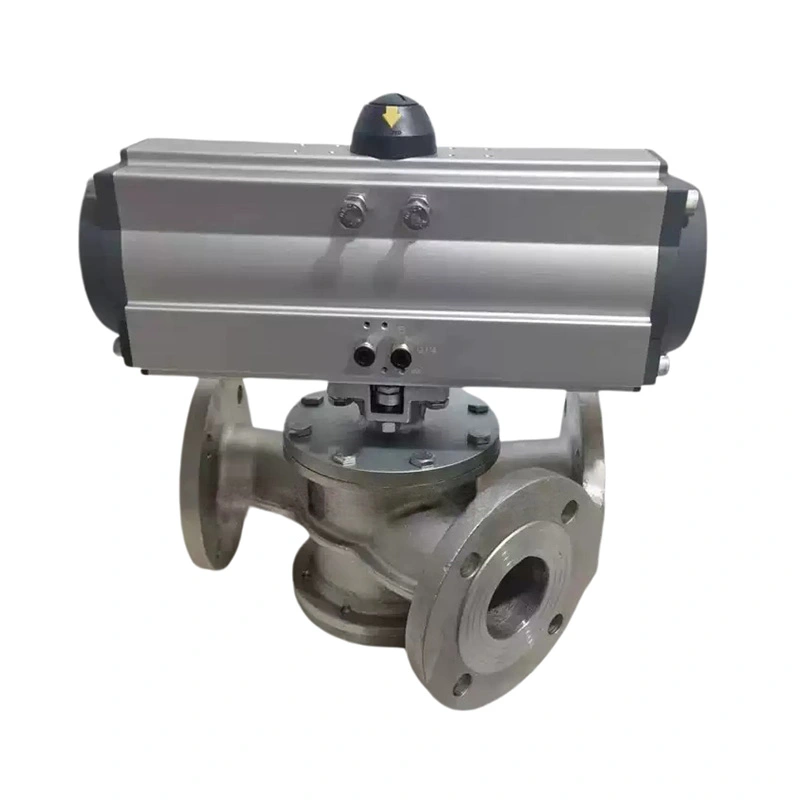

El actuador neumático hace girar el elemento desviador interno entre posiciones preestablecidas según una señal del sistema de control.
Una válvula solenoide controla el actuador, mientras que los interruptores de límite integrados confirman la posición real de la válvula. el La señal de retroalimentación se puede conectar a un sistema PLC o DCS, lo que permite que el equipo de transporte avance solo después de Se ha confirmado la ruta de flujo requerida.
Esto es particularmente útil para el procesamiento por lotes automatizado y la transferencia de polvo controlada por recetas.
El diseño de la placa giratoria proporciona una estructura de conmutación sencilla para el transporte común de polvo y gránulos. aplicaciones. Su construcción compacta permite una integración eficiente en las líneas de proceso existentes.
La configuración del cilindro giratorio proporciona una disposición de flujo interno diferente para aplicaciones que requieren ángulos de conmutación o características de flujo de material.
Ambas configuraciones se pueden personalizar según las condiciones de transporte, las propiedades del material y la instalación. requisitos.
La ruta de flujo interna está diseñada para reducir las transiciones bruscas y la resistencia innecesaria a medida que pasa el material. la válvula.
Esto ayuda a reducir:
Pérdida de presión, lo que favorece un transporte neumático eficiente.
Retención de material, reduciendo el polvo residual en el interior de la válvula.
Degradación del producto, ayudando a proteger los gránulos y pellets frágiles.
Riesgo de bloqueo, especialmente durante la transferencia continua de material.
Para aplicaciones sanitarias, las superficies internas pueden tener un acabado de Ra 0,6 μm (400#).
Las configuraciones estándar incluyen ángulos de conmutación de 30° y 45°, mientras que se pueden personalizar disposiciones de salida. fabricados para adaptarse a diseños de plantas específicos.
Por lo tanto, la válvula desviadora neumática sanitaria de 3 vías para polvo se puede instalar entre líneas de transporte, tolvas, silos y equipos de procesamiento sin requerir cambios importantes en el sistema general de manejo de materiales.
La válvula desviadora AVM está diseñada para manipular polvos, gránulos, pellets, escamas y mezclas de polvo y gránulos.
Los materiales típicos incluyen polvos farmacéuticos y API, harina, azúcar, almidón, polvos químicos, gránulos de plástico, materiales de baterías de litio, minerales, cemento y cenizas volantes.
Se utiliza para transferir API, excipientes y polvos farmacéuticos entre líneas de transporte, recipientes de almacenamiento y procesamiento. equipo y al mismo tiempo admite la selección automática de rutas.
Adecuado para harina, azúcar, almidón, ingredientes nutricionales y otros materiales secos a granel donde se requiere una construcción higiénica. y se requiere enrutamiento controlado.
Se utiliza para enrutar cátodos, ánodos, grafito y otros materiales de nueva energía entre diferentes procesos o almacenamiento. puntos.
Adecuado para dirigir pellets de plástico, resina y otros materiales granulares a diferentes producciones o almacenamiento. sistemas.
Se utiliza en química fina, cemento, minería, metalurgia y otras industrias que requieren una conmutación confiable de productos secos a granel. materiales.
| Parámetro | Especificación |
| Tipo de válvula | Válvula desviadora neumática sanitaria de 3 vías |
| Tamaño de la válvula | DN50–DN300 (2"–12") |
| Presión de trabajo | 0,15–0,6 MPa |
| Temperatura de trabajo | -20°C a +250°C |
| Tipo de desviador | Placa giratoria/Cilindro giratorio |
| Ángulo de conmutación | 30° / 45° |
| Solicitud | Descarga por gravedad y transporte neumático |
| Actuación | Neumático / Manual / Eléctrico Opcional |
| Material del cuerpo | SS304, SS316L, Acero al carbono (WCB) |
| Conexión | Brida |
| Estándares de bridas | ANSI B16.5 Clase 150, GB, DIN |
| Medios adecuados | Polvos, gránulos, gránulos, escamas, mezclas de polvo y gránulos |
| Producto Contacto Acabado | Hasta Ra 0,6 µm |
Para líneas de producción automatizadas, la válvula puede equiparse con actuador neumático, válvula solenoide, posición indicador, sensores de proximidad e integración de control PLC/DCS. Para entornos específicos, AVM también puede proporcionar Acabados sanitarios pulidos como espejo, configuraciones de grado farmacéutico, sellado de alta presión y a prueba de explosiones. paquetes de actuadores.
Un fabricante farmacéutico necesitaba transferir una corriente de polvo entre dos líneas de procesamiento de acuerdo con diferentes recetas de producción. El cambio manual creó una participación adicional del operador y aumentó la posibilidad de seleccionar la ruta de transporte equivocada.
AVM suministró una válvula desviadora neumática de 3 vías con control por solenoide y retroalimentación de posición. La válvula estaba integrada con el PLC del cliente para que la ruta de transporte pueda seleccionarse automáticamente. Los comentarios de los clientes se centraron en cambios de ruta más consistentes, confirmación de la posición de la válvula antes del transporte y reducción de la intervención manual.
Un productor de materiales energéticos necesitaba una línea de transporte para abastecer diferentes destinos de almacenamiento de baterías secas materiales. Al cliente le preocupaba que los residuos de polvo dentro de la válvula de conmutación afectaran a los lotes posteriores.
AVM configuró la válvula con un pasaje interno aerodinámico y un tratamiento superficial sanitario. Después de la instalación, el El cliente destacó una menor retención de material, un cambio más suave entre destinos y una limpieza más sencilla durante cambio de materiales.
| Requisito | Válvula desviadora de 3 vías AVM | Válvula de cierre estándar |
| Dirección del flujo | Múltiples rutas | Normalmente una ruta |
| Cambio automático | Sí | Principalmente aislamiento |
| Comentarios de posición | Disponible | Dependiente de la configuración |
| Integración PLC | Apoyado | Dependiente de la configuración |
| Enrutamiento de polvo | Diseñado específicamente | Función no principal |
| Transporte multilínea | Adecuado | Requiere múltiples válvulas |
| Operación neumática | Disponible | Disponible según el tipo |
La válvula desviadora neumática sanitaria de 3 vías para polvo se utiliza para redirigir automáticamente el material entre diferentes rutas de transporte. Se puede configurar como una entrada/dos salidas o dos entradas/una salida.
Sí. La construcción sanitaria SS316L y las superficies pulidas de contacto con el producto se pueden seleccionar para productos farmacéuticos y otros. Aplicaciones higiénicas.
Sí. El accionamiento neumático, el control de solenoide y la retroalimentación de posición se pueden integrar con los sistemas PLC/DCS.
Es adecuado para polvos, gránulos, gránulos, escamas y mezclas de polvo y gránulos, incluidos polvos farmacéuticos, ingredientes alimentarios, bolitas de plástico y materiales para baterías.
Utilizan diferentes estructuras de desvío internas para adaptarse a diferentes características de flujo, ángulos de conmutación y requisitos de manejo de materiales. AVM puede recomendar la configuración adecuada según el sistema de transporte.
Sí. Los estándares de bridas, disposiciones de salida y ángulos de conmutación se pueden configurar según las necesidades del cliente. transmitir los requisitos de diseño y equipo.
