A diferencia de las válvulas de aislamiento que simplemente detienen el flujo de material, la válvula de desvío sanitaria tipo Y de AVM para polvo seco a granel se centra en la conmutación de la ruta del flujo, el control de la retención de materiales y la eficiencia del transporte. Su interior optimizado El paso ayuda a reducir la acumulación de polvo y la pérdida de presión, lo que lo hace adecuado para sistemas neumáticos y de gravedad automatizados. sistemas de transporte.
El enchufe interno gira para conectar la entrada con cualquiera de las salidas. Esto permite a los operadores o un control automatizado sistema para seleccionar diferentes destinos posteriores según la secuencia de producción.
El cuerpo en forma de Y proporciona transiciones suaves entre los puertos, lo que ayuda a que los polvos se muevan a través de la válvula sin turbulencias innecesarias o esquinas internas afiladas.

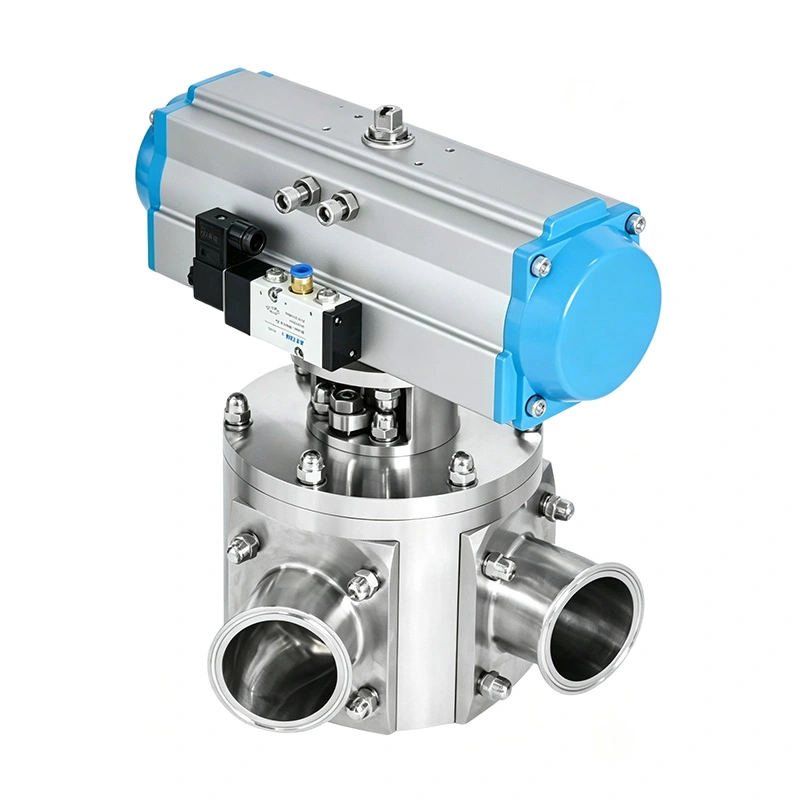

El actuador neumático permite un cambio rápido entre rutas de transporte y se puede conectar a la producción basada en PLC. sistemas. Esto hace que la válvula sea adecuada para procesamiento por lotes automatizado, transporte multilínea y control de recetas. producción.

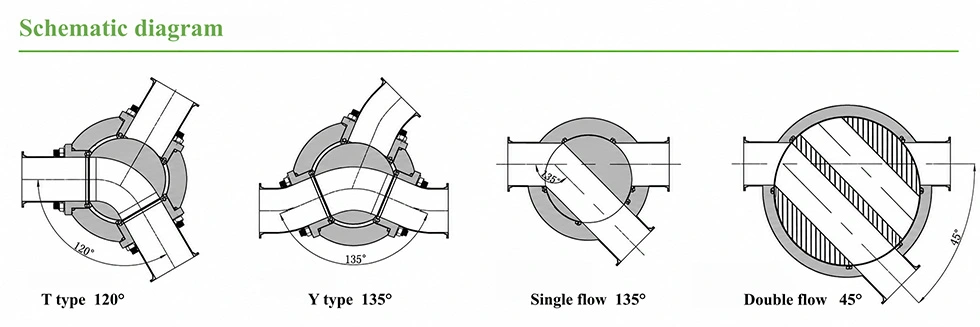

AVM proporciona diferentes diseños de canales internos según las características del material y los requisitos del proceso.
Disponible con ángulos de flujo de 120° o 135°, esta configuración permite que la entrada se comunique con la salida o se aislado. El pasaje interno curvado ayuda a minimizar la retención de material y la pérdida de presión.
El tapón de un solo canal proporciona un paso de flujo relativamente directo, lo que lo hace adecuado para aplicaciones que requieren Desvío sencillo del material y transferencia eficiente del polvo.
El diseño de doble canal está pensado para materiales más abrasivos. Con ángulos de conmutación más pequeños de aproximadamente 30° o 45°, el enchufe requiere una rotación limitada durante el funcionamiento.
Para productos altamente abrasivos, el tapón se puede girar 180° durante el mantenimiento para utilizar una superficie no desgastada. esto ayuda a extender la vida útil de los componentes y reducir la frecuencia de reemplazo.
La acumulación de polvo dentro de una válvula de desvío puede causar contaminación cruzada, descarga inconsistente y aumento requisitos de limpieza.
AVM utiliza transiciones internas suaves para minimizar las esquinas afiladas donde se pueden acumular materiales secos a granel. El diseño ayuda mantenga una ruta de transporte más consistente y al mismo tiempo reduzca la pérdida de presión innecesaria.
Para aplicaciones farmacéuticas y alimentarias, las superficies pulidas en contacto con el producto y los materiales de sellado que cumplen con la FDA son disponible.
La válvula de desvío sanitaria tipo Y para polvo seco a granel se puede fabricar en SS304, SS316L, titanio TA2 o dúplex. 2205, dependiendo de los requisitos de corrosión, abrasión y proceso.
Para aplicaciones sanitarias, las superficies en contacto con el producto pueden alcanzar Ra <0,6 μm. PTFE, EPDM, silicona y Hay disponibles materiales de sellado FKM.
También se pueden suministrar configuraciones compatibles con CIP/SIP para aplicaciones que requieren limpieza e higiene simplificadas. control de procesos.
Se utiliza para transferencia API y HPAPI, carga y descarga de polvo, sistemas de contención y producción de tabletas o cápsulas. líneas donde es necesario seleccionar automáticamente diferentes destinos de proceso.
Adecuado para materiales de grafito, cátodos y ánodos donde se requiere enrutamiento controlado y protección de polvos de alto valor. importante.
Se utiliza para leche en polvo, harina, azúcar, aditivos alimentarios e ingredientes nutricionales transferidos entre silos, tolvas y equipo de procesamiento.
La configuración de doble canal se puede seleccionar para productos químicos especiales y sólidos abrasivos a granel donde el desgaste interno La resistencia es una consideración importante.
| Parámetro | Especificación |
| Tipo de válvula | Válvula de desvío sanitaria tipo Y |
| Tamaño nominal | 2"–12" (DN50–DN300) |
| Material del cuerpo | SS304, SS316L, TA2, Dúplex 2205 |
| Acabado superficial | Ra <0,6 µm |
| Ángulo de flujo | 90°, 120°, 135° |
| Operación | Actuador neumático |
| Clasificación de presión | -0,1 MPa a +0,6 MPa |
| Material del sello | PTFE, EPDM, silicona y FKM que cumplen con la FDA |
| Tipo de conexión | Tri-Clamp, brida, soldadura |
| Limpieza | Compatible con CIP/SIP Opcional |
| Estándares de conexión | DIN, SMS, 3A, ISO, BS |
| Consideración | Válvula de desvío tipo Y AVM | Válvula de aislamiento estándar |
| Función principal | Desvía material entre rutas | Detiene o permite el flujo |
| Rutas de salida | Dos salidas seleccionables | normalmente uno |
| Cambio de ruta automatizado | Sí | Limitado |
| Transporte de polvo | Optimizado | Dependiente de la aplicación |
| Control de dirección de flujo | Disponible | No es su función principal |
| Producción multilínea | Adecuado | Requiere válvulas adicionales |
| Opciones de materiales abrasivos | Dúplex 2205/TA2 disponible | Depende del diseño |
Un fabricante farmacéutico necesitaba transferir un flujo de polvo a dos líneas de procesamiento diferentes según las lote de producción. La disposición anterior requería múltiples válvulas de aislamiento, lo que aumentaba el número de puntos de conexión y operaciones de limpieza.
AVM suministró una válvula de desvío tipo Y con accionamiento neumático. El cliente integró el actuador en el sistema PLC para que el destino de transporte se pueda seleccionar automáticamente. Los comentarios de los clientes se centraron en una ruta más sencilla. cambios, menos operaciones manuales y una transferencia de polvo más consistente entre lotes de producción.
Un procesador de material de batería necesitaba una válvula de desvío para dirigir el polvo abrasivo entre dos sistemas de almacenamiento posteriores. sistemas. El cliente estaba particularmente preocupado por el desgaste interno porque la válvula funcionaría repetidamente bajo condiciones de material abrasivo.
AVM recomendó la configuración de doble canal con una opción de material resistente al desgaste. El cliente destacó la diseño de enchufe reversible como una ventaja práctica de mantenimiento, ya que el enchufe se puede girar durante el servicio para Utilice una superficie menos desgastada y extienda la vida útil.
Las soluciones de válvulas sanitarias AVM se pueden configurar con materiales de sellado y diseños higiénicos que cumplen con la FDA. Producción orientada a GMP. Las configuraciones aplicables también se pueden suministrar con calidad 3-A, CE e ISO 9001 y documentación de cumplimiento.
Redirige el material de una entrada a dos salidas seleccionables, lo que permite el cambio automático entre diferentes rutas de transporte o procesamiento.
La válvula de desvío sanitaria tipo Y para polvo seco a granel es adecuada para polvos, gránulos, gránulos y otros productos de flujo libre. materiales secos a granel. Hay disponibles configuraciones resistentes al desgaste para productos abrasivos.
Sí. El accionamiento neumático permite integrar la válvula con PLC y otros sistemas automatizados de control de procesos.
Generalmente se prefiere el acero inoxidable SS316L para componentes en contacto con el producto en aplicaciones farmacéuticas higiénicas.
Sí. Las configuraciones compatibles con CIP/SIP están disponibles según el proceso y los requisitos sanitarios.
Los materiales de sellado de PTFE, EPDM, silicona y FKM que cumplen con la FDA se pueden seleccionar según el producto y el funcionamiento. condiciones.
