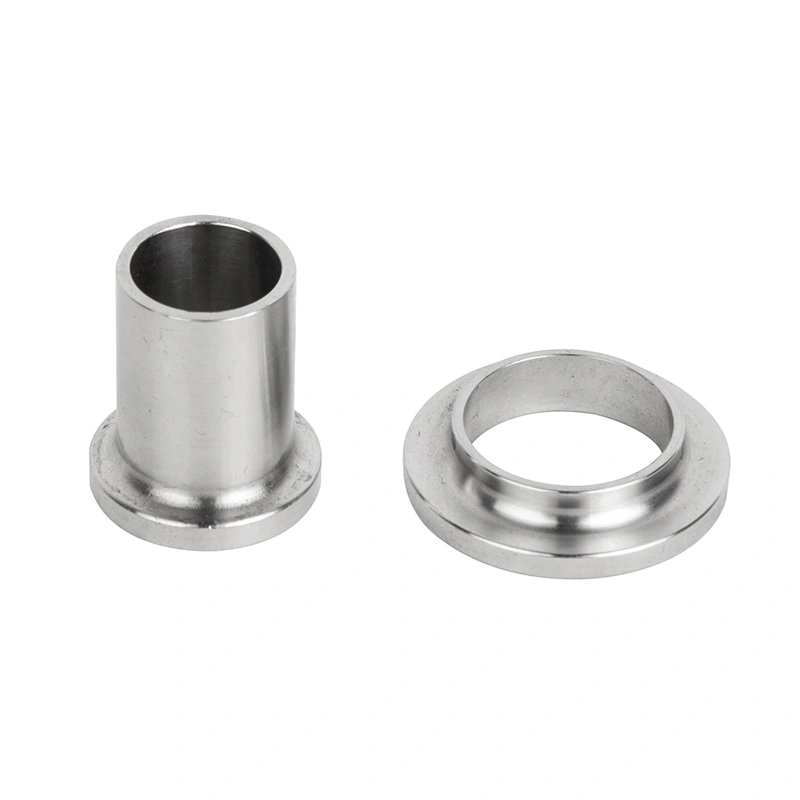

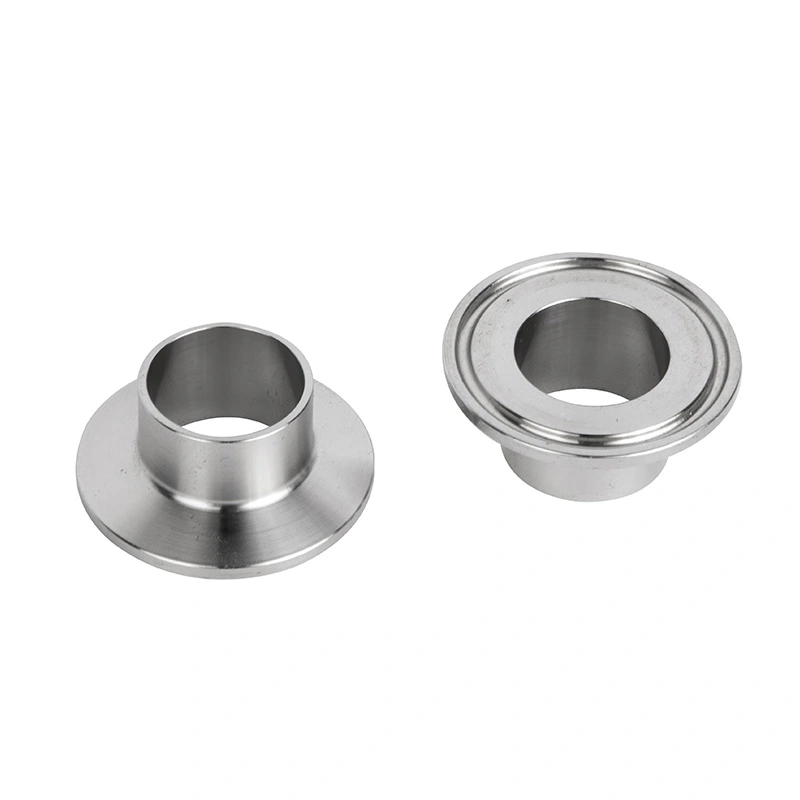

La férula higiénica BS 4825 se fabrica principalmente en acero inoxidable 316L (1.4404) para aplicaciones que requieren buena resistencia a la corrosión, resistencia mecánica y rendimiento higiénico. También hay una opción de acero inoxidable 304. Disponible para aplicaciones donde los requisitos de materiales son menos exigentes.
Diseñado según BS 4825 Parte 3, el casquillo está disponible en tamaños de 1/2" a 8". Está mecanizado con precisión La cara de sellado y la superficie interna lisa ayudan a reducir la retención del producto y respaldan los procedimientos de limpieza CIP/SIP.
El casquillo AVM sigue los requisitos dimensionales asociados con los casquillos higiénicos BS 4825 Parte 3. esta disenado para uso con conexiones de abrazadera sanitaria compatibles, lo que permite conectar equipos de proceso y secciones de tuberías y desconectado sin cortar ni volver a soldar la tubería.
Esto hace que la conexión sea adecuada para sistemas donde la inspección regular, la limpieza, el reemplazo de componentes o Se requiere mantenimiento del equipo.
El acero inoxidable 316L/1.4404 es el material estándar para aplicaciones que requieren mayor resistencia a la corrosión y desempeño higiénico. Se selecciona comúnmente para productos farmacéuticos, biotecnológicos, lácteos, alimentarios y de alta pureza. sistemas de proceso.
El acero inoxidable 304 está disponible como una alternativa para aplicaciones adecuadas donde el medio del proceso y Las condiciones ambientales no requieren la resistencia a la corrosión adicional del 316L.
La selección del material debe basarse en el medio del proceso, los productos químicos de limpieza, la temperatura de funcionamiento y las condiciones aplicables. requisitos del proyecto.
La férula higiénica BS 4825 utiliza una conexión de abrazadera sanitaria que funciona con una junta y una abrazadera compatibles. esto La configuración permite que la conexión se monte y desmonte con relativa rapidez en comparación con las conexiones permanentes. conexiones soldadas.
Para un sellado correcto, la férula, la junta y la abrazadera deben seleccionarse como un conjunto compatible con dimensiones coincidentes.
La condición de la superficie interna de una férula sanitaria afecta directamente la retención del producto y el rendimiento de limpieza. MAV La férula BS 4825 utiliza una superficie interna lisa con un acabado estándar de Ra ≤ 0,8 μm.
El orificio liso reduce las áreas donde se pueden acumular los medios de proceso y permite una limpieza y drenaje más efectivos. El casquillo se puede incorporar a sistemas de tuberías sanitarias mediante procedimientos CIP y SIP, siempre que el El conjunto completo y sus componentes de sellado son adecuados para las condiciones de limpieza y esterilización especificadas.
Para aplicaciones de alta pureza, los compradores pueden especificar el acabado superficial y la documentación requeridos antes de la producción.
La férula AVM Hygienic BS 4825 está diseñada para sistemas de procesamiento sanitario donde la construcción higiénica, el material La compatibilidad, el estado de la superficie y la facilidad de limpieza son importantes. Las configuraciones del producto se pueden seleccionar según según los requisitos asociados con los estándares sanitarios 3-A, los principios de diseño higiénico EHEDG y el contacto con alimentos de la FDA. requisitos materiales.
Los requisitos de cumplimiento aplicables dependen del grado de acero inoxidable, el acabado de la superficie, el material de la junta y configuración completa de la conexión. AVM puede confirmar la documentación aplicable según el producto específico. y requisitos del proyecto.
Para aplicaciones de procesamiento de alimentos y lácteos, el casquillo se puede especificar de acuerdo con las normas sanitarias 3-A aplicables. requisitos, teniendo en cuenta las superficies lisas de contacto con el producto, la facilidad de limpieza y la conexión higiénica diseño.
El casquillo se puede incorporar a sistemas de tuberías diseñados según los principios de diseño higiénico EHEDG, particularmente para aplicaciones donde se requiere baja retención de producto, limpieza efectiva y condiciones de proceso higiénicas.
Para aplicaciones de alimentos y bebidas que implican contacto con el producto, se pueden utilizar configuraciones de material y sellado adecuadas. seleccionado de acuerdo con los requisitos aplicables de la FDA. La documentación específica de la FDA debe confirmarse de acuerdo con el material y la configuración de la junta suministrada.
| Artículo | Especificación |
| Producto | Férula higiénica BS 4825 |
| Estándar | BS 4825 Parte 3 |
| Material estándar | Acero inoxidable 316L / 1.4404 |
| Material opcional | Acero inoxidable 304 |
| Rango de tamaño | 1/2" – 8" |
| Acabado superficial | Ra ≤ 0,8 µm |
| Tipo de conexión | Férula de abrazadera |
| Método de sellado | Junta Sanitaria Compatible + Abrazadera |
| Limpieza | Compatible con CIP/SIP |
| Requisitos higiénicos | Configuración aplicable 3-A / EHEDG / FDA |
| Solicitud | Sistemas de tuberías higiénicos y de alta pureza |
Las siguientes dimensiones cubren los tamaños de casquillos comunes suministrados para aplicaciones de tuberías sanitarias. Los compradores deben confirmar el diámetro exterior del tubo requerido y las dimensiones de conexión antes de realizar el pedido.
| diámetro exterior del tubo | Longitud de la virola | Brida de diámetro exterior |
| 1/2" (12,7 mm) | 21,5 milímetros | 25,4 milímetros |
| 1" (25,4 mm) | 21,5 milímetros | 50,5 milímetros |
| 2" (50,8 mm) | 21,5 milímetros | 64,0 milímetros |
| 3" (76,2 milímetros) | 21,5 milímetros | 91,0 milímetros |
| 4" (101,6 mm) | 21,5 milímetros | 119,0 milímetros |
| 6" (152,4 mm) | 28mm | 167,0 milímetros |
El casquillo se puede utilizar en líneas de proceso sanitario para transferencia de líquidos, conexiones de equipos y procesos limpios. sistemas. Su configuración de abrazadera también permite retirar los componentes conectados para su inspección y mantenimiento.
Las aplicaciones típicas incluyen procesamiento de bebidas, producción de alimentos líquidos, transferencia de ingredientes y servicios sanitarios. sistemas donde se requiere resistencia a la corrosión y conexiones de tuberías limpiables.
Los casquillos de acero inoxidable 316L son adecuados para leche, crema, yogur y otros sistemas de procesamiento de lácteos donde sea higiénico. Las conexiones y la limpieza frecuente son parte de la producción normal.
La férula higiénica BS 4825 se puede instalar en equipos sanitarios de elaboración de cerveza y bebidas, incluidas tuberías. Conexiones entre tanques, bombas, válvulas y otros componentes del proceso.
Para sistemas de líquidos de alta pureza, la superficie interna lisa y la conexión de abrazadera sanitaria ayudan a crear una superficie limpiable. disposición de tuberías. El material final, el acabado de la superficie, la junta y el procedimiento de limpieza deben seleccionarse de acuerdo con a la especificación del proceso.
El casquillo debe coincidir con el diámetro exterior real del tubo y las dimensiones aplicables de BS 4825. Tamaño nominal de tubería solo no debe utilizarse al pedir componentes de repuesto.
Generalmente se prefiere el 316L para aplicaciones sanitarias, farmacéuticas, biotecnológicas, lácteas y sensibles a la corrosión. aplicaciones. Se puede considerar el 304 cuando su resistencia a la corrosión es suficiente para el entorno del proceso.
Un acabado estándar Ra ≤ 0,8 μm es adecuado para muchas aplicaciones sanitarias. Proyectos con limpieza más estricta Los requisitos pueden especificar un acabado superficial más suave cuando corresponda.
Una férula sanitaria requiere una junta y una abrazadera compatibles para formar la conexión completa. Las dimensiones y El material de estos componentes debe comprobarse en conjunto para garantizar un montaje y sellado adecuados.
Los compradores deben proporcionar los productos químicos de limpieza, la temperatura, las condiciones de esterilización y el funcionamiento esperados. ambiente al seleccionar la férula y los componentes de sellado para sistemas CIP/SIP.
AVM suministra casquillos sanitarios BS 4825 para proyectos de tuberías higiénicas que requieren diferentes tamaños, grados de materiales, acabados superficiales y configuraciones de conexión.
Para cotización y confirmación técnica, los compradores pueden proporcionar el diámetro exterior del tubo, el grado del material, la cantidad, el acabado de la superficie, requisitos de empaquetadura y aplicación.
Para proyectos farmacéuticos, biotecnológicos, alimentarios, lácteos, bebidas y de alta pureza, AVM puede confirmar las condiciones aplicables. Configuración del producto y documentación técnica disponible según los requisitos específicos del pedido.
El casquillo está diseñado según los requisitos de BS 4825 Parte 3 para casquillos higiénicos y está diseñado para uso compatible. Sistemas de tuberías sanitarias con abrazadera.
El material estándar es acero inoxidable 316L / 1.4404. También se puede suministrar acero inoxidable 304 para una adecuada aplicaciones.
El rango de tamaño suministrado es de 1/2" a 8". Los tamaños comunes incluyen 1/2", 1", 2", 3", 4" y 6". Las dimensiones exactas deben confirmarse con el estándar de tubo requerido antes de realizar el pedido.
Sí. La férula se puede utilizar en sistemas de tuberías sanitarias farmacéuticas y biotecnológicas cuando el material seleccionado, El acabado de la superficie, la junta y la configuración completa del sistema cumplen con los requisitos higiénicos del proyecto.
El casquillo se puede configurar de acuerdo con los requisitos aplicables de 3-A, EHEDG y FDA. El cumplimiento exacto y la documentación dependen del material, el acabado de la superficie, la junta y la configuración específica del producto. Los compradores deberían Confirme la documentación requerida con AVM antes de realizar el pedido.
El acabado superficial estándar es Ra ≤ 0,8 μm. Si el proyecto requiere una especificación de superficie diferente, los compradores deben indicar el acabado requerido al solicitar cotización.
Sí. El casquillo se puede incorporar a sistemas de tuberías sanitarias compatibles con CIP/SIP. La conexión completa El conjunto, incluida la junta y la abrazadera, debe ser adecuado para las condiciones reales de limpieza y esterilización.
La férula es el componente de conexión del tubo. Se puede especificar abrazadera y junta compatibles según proyecto. requisitos. Los compradores deben confirmar si necesitan un casquillo individual o un conjunto de conexión completo.
Generalmente se recomienda el acero inoxidable 316L para mayor resistencia a la corrosión y aplicaciones higiénicas exigentes. El acero inoxidable 304 se puede utilizar cuando el medio del proceso y el entorno operativo sean compatibles con su material. propiedades.
