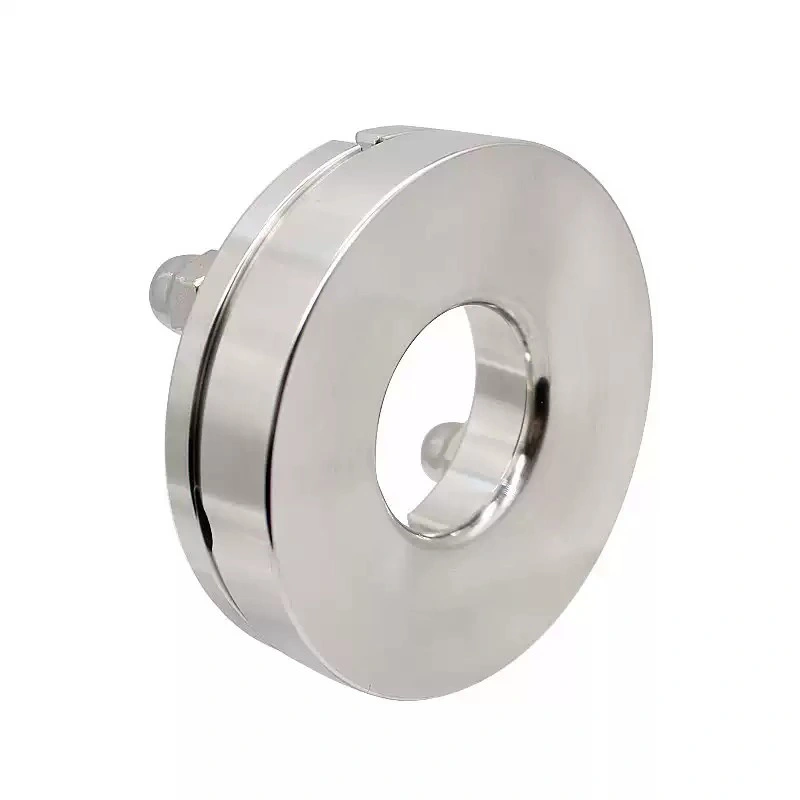

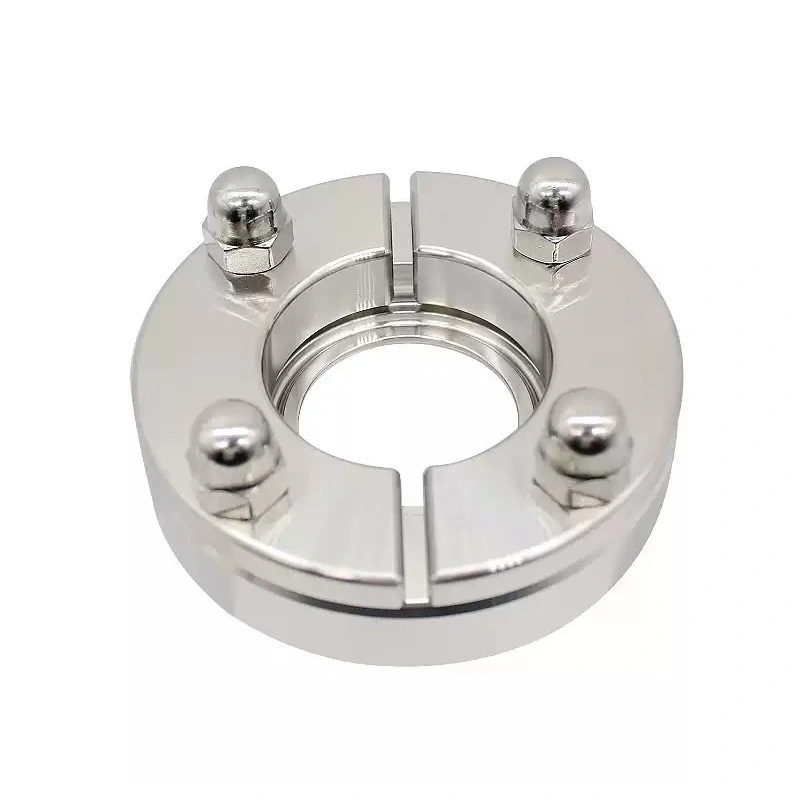

Fabricada con acero inoxidable SUS316, la brida para tanque de acero inoxidable estéril proporciona resistencia a la corrosión y Estabilidad mecánica para entornos de procesamiento higiénicos. La interfaz estéril NA y la conexión de abrazadera TC permiten componentes sanitarios compatibles para ser instalados, removidos, inspeccionados y mantenidos de manera eficiente.
La brida es adecuada para alimentos y bebidas, lácteos, biofarmacéuticos, semiconductores, electrónica, salas blancas y Sistemas de procesamiento de alta pureza. Su estructura de drenaje ayuda a reducir la acumulación de líquido alrededor de la ranura de montaje, mientras que la estructura de conexión higiénica admite una instalación limpia y estable.
La brida para tanque de acero inoxidable estéril AVM proporciona una interfaz higiénica dedicada entre el tanque y el dispositivo montado. equipos de proceso. Se puede utilizar para sensores de temperatura, sensores de nivel, válvulas de muestreo, equipos de abrazadera TC y otros instrumentos sanitarios compatibles. Dependiendo del diseño del tanque, la brida se puede colocar en la parte superior del tanque, fondo o pared lateral.
El producto está fabricado en acero inoxidable SUS316, lo que proporciona resistencia a la corrosión y estabilidad mecánica para ambientes expuestos a la humedad, procedimientos de limpieza y fluidos de proceso. La construcción de acero inoxidable es Adecuado para aplicaciones donde la limpieza del equipo y la pureza del proceso son importantes.

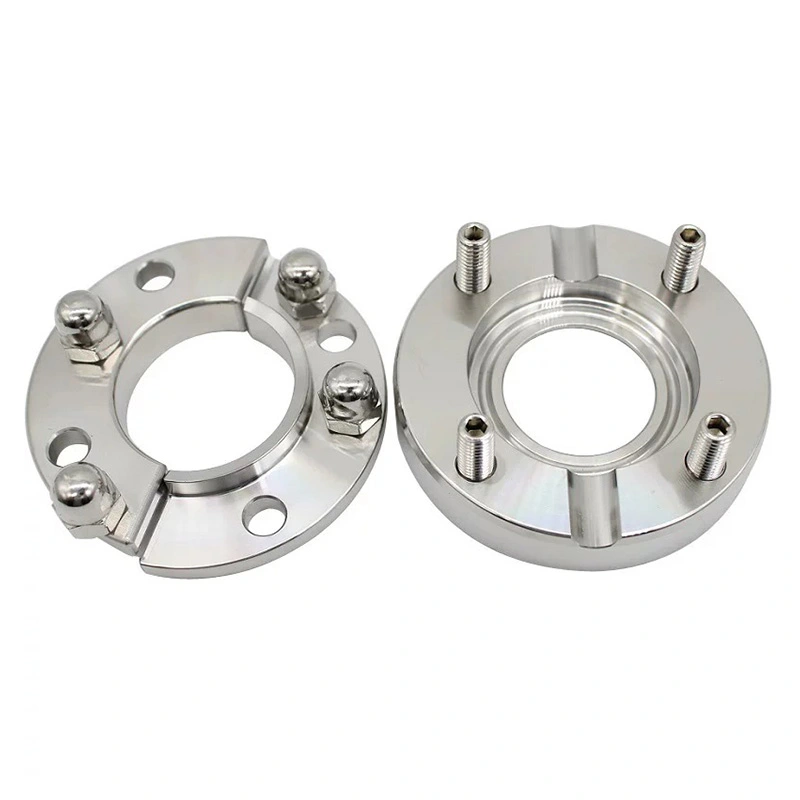

La brida incorpora un orificio de drenaje en la ranura de montaje para ayudar a eliminar la condensación, el líquido residual y impurezas del área de la interfaz. Esta estructura ayuda a reducir la acumulación de líquido, mantiene más limpia el área de montaje y y reducir los riesgos de corrosión relacionados con la humedad durante la operación.
Las superficies de conexión están diseñadas para equipos de proceso sanitario, con una estructura lisa destinada a reducir áreas donde se pueden acumular los contaminantes. La distancia de superficie fija está diseñada para permanecer cerca de la correspondiente distancia de la superficie de contacto, lo que ayuda a proporcionar una conexión estable entre la brida y el equipo compatible.
La brida para tanque de acero inoxidable estéril AVM está diseñada para sistemas que utilizan CIP (limpieza in situ) y SIP. (Esterilización in situ). Su construcción en acero inoxidable y estructura higiénica permiten incorporarlo en equipos de proceso donde la limpieza y la esterilización son parte de la producción de rutina.
Se deben evaluar la temperatura, presión, concentración química y duración de la esterilización CIP/SIP reales. según el sistema completo instalado y los componentes conectados.
La conexión de interfaz estéril NA/pinza TC proporciona una interfaz de montaje práctica para sanitarios compatibles. equipo. La conexión de abrazadera permite que los componentes del proceso se instalen y retiren de manera eficiente para su inspección, calibración, reemplazo o mantenimiento.
La brida se puede utilizar para montar sensores, equipos de muestreo y componentes de procesos sanitarios en tanques utilizados para procesamiento de bebidas, ingredientes alimentarios y alimentos líquidos.
Es adecuado para tanques higiénicos y recipientes de proceso utilizados para leche, ingredientes lácteos y otros lácteos líquidos. productos donde se requieren conexiones de tanque limpiables.
La brida se puede incorporar a tanques y recipientes sanitarios para aplicaciones de monitoreo y muestreo de procesos donde El control de la contaminación y la facilidad de limpieza son importantes.
Es adecuado para equipos de proceso de alta pureza que requieren una construcción de acero inoxidable y una conexión controlada. interfaces.
El producto se puede utilizar como interfaz de montaje para instrumentos sanitarios y equipos de tanque compatibles en condiciones controladas. entornos de producción.

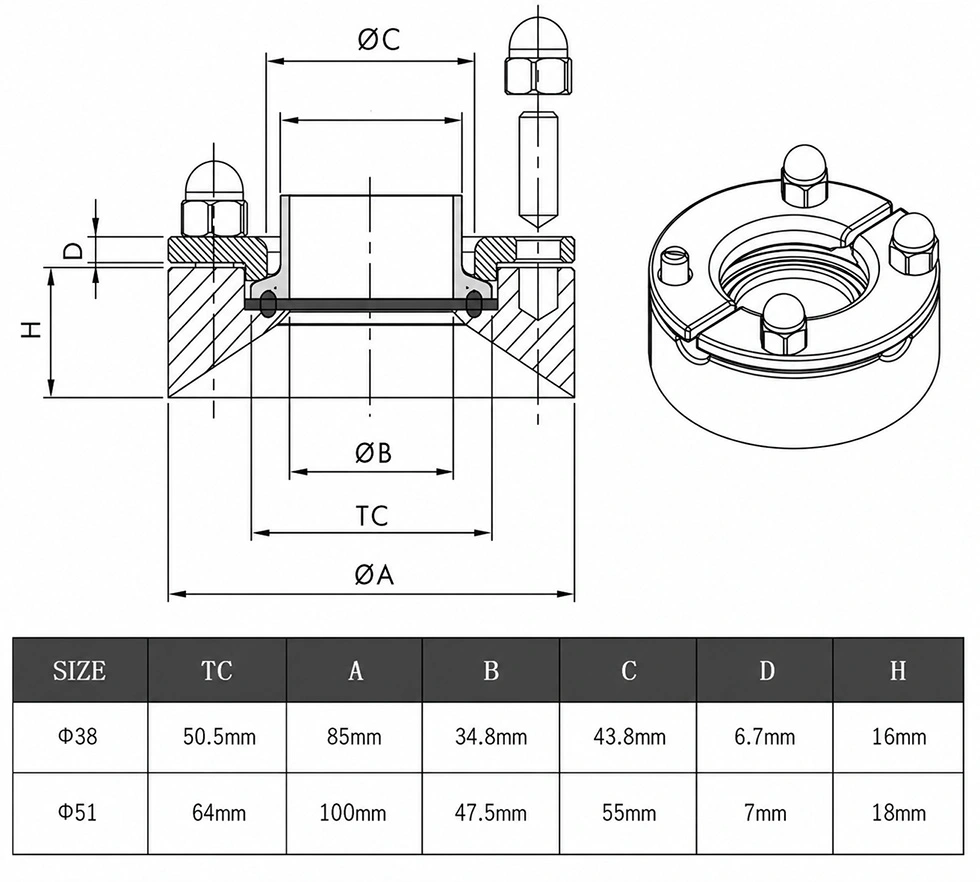

| Artículo | Especificación |
| Material | Acero inoxidable SUS316 |
| Interfaz | Interfaz estéril NA/conexión de abrazadera TC |
| Tipo de conexión | Conexión de montaje higiénico del tanque |
| Posición de instalación | Parte superior del tanque/fondo del tanque/pared lateral del tanque |
| Solicitud | Instalación de sensores, instalación de válvulas de muestreo, conexión de equipos de tanques |
| Limpieza | Compatible con CIP/SIP |
| Drenaje | Orificio de drenaje incorporado |
Para proyectos de procesamiento sanitario aplicables, la configuración del producto se puede especificar de acuerdo con 3-A Sanitary Requisitos de normas. Los compradores deben confirmar el alcance y la documentación de la certificación 3-A requeridos de acuerdo con la aplicación real y la configuración ordenada.
Para equipos higiénicos utilizados en alimentos, lácteos, productos farmacéuticos y otros entornos de procesamiento limpios, las normas pertinentes La configuración se puede evaluar según los requisitos de diseño higiénico de EHEDG. La certificación aplicable debe ser confirmado para la configuración específica del producto.
Los materiales y componentes de sellado se pueden especificar de acuerdo con los requisitos aplicables de la FDA, lo que ayuda a cumplir Requisitos de contacto con materiales para aplicaciones de procesamiento sanitario. Se debe confirmar la documentación exacta de la FDA. según el material y configuración seleccionados.
Para la selección de bridas de tanques, la compatibilidad de la conexión es más importante que simplemente elegir un tamaño nominal. Compradores debe confirmar la posición de instalación del tanque, la especificación de la interfaz NA, el tamaño de la conexión de la abrazadera TC, conectado modelo de sensor o válvula de muestreo, grado de acero inoxidable, requisitos de sellado, condiciones CIP/SIP y requisitos documentación de certificación antes de realizar el pedido.
Proporcionar el plano del tanque o las especificaciones del equipo conectado puede ayudar a AVM a determinar la brida adecuada. configuración.
Una estructura de instalación típica es Tanque sanitario → Brida del tanque → Conexión de abrazadera TC → Sensor o válvula de muestreo. Esta disposición proporciona un punto de montaje dedicado y al mismo tiempo permite retirar el componente conectado para inspección, limpieza, calibración o reemplazo.
Se utiliza principalmente para instalar sensores de temperatura, sensores de nivel, válvulas de muestreo y sanitarios TC compatibles. equipos en tanques y recipientes de proceso.
Se puede configurar para instalación en la pared superior, inferior o lateral de un tanque sanitario, dependiendo del tanque. Requisitos de estructura y equipos de proceso.
El material estándar es acero inoxidable SUS316. Si se especifica un grado de acero inoxidable o documentación de material Requerido, los compradores deben confirmarlo al solicitar una cotización.
Sí. La brida está diseñada para sistemas que utilizan procesos de limpieza o esterilización CIP y SIP. funcionamiento real Los parámetros deben evaluarse de acuerdo con el sistema completo.
El producto se puede configurar y documentar de acuerdo con las normas sanitarias aplicables 3-A, EHEDG y FDA. requisitos. La documentación de certificación y cumplimiento depende del material real, los componentes de sellado y el producto. Configuración y aplicación, por lo que los compradores deben confirmar la documentación requerida antes de realizar el pedido.
El orificio de drenaje incorporado ayuda a eliminar la condensación, el líquido residual y las impurezas de la ranura de montaje, lo que reduce retención de líquidos alrededor del área de conexión.
El producto utiliza una interfaz estéril NA con una conexión de abrazadera TC para equipos de tanques sanitarios compatibles.
Nuestro plazo de producción estándar es de 7 a 10 días. El tiempo de entrega real depende de la cantidad del pedido y del producto. configuración y disponibilidad de materiales. Para requisitos urgentes, comuníquese con AVM para confirmar la producción disponible. horario.
Aceptamos un depósito del 30% y el 70% restante se paga antes del envío mediante T/T o L/C. Los pedidos de pequeño valor deben ser Pagado en su totalidad antes de la producción.
El producto se embala de forma segura con cajas de papel y madera para reducir el riesgo de daños durante el transporte.
