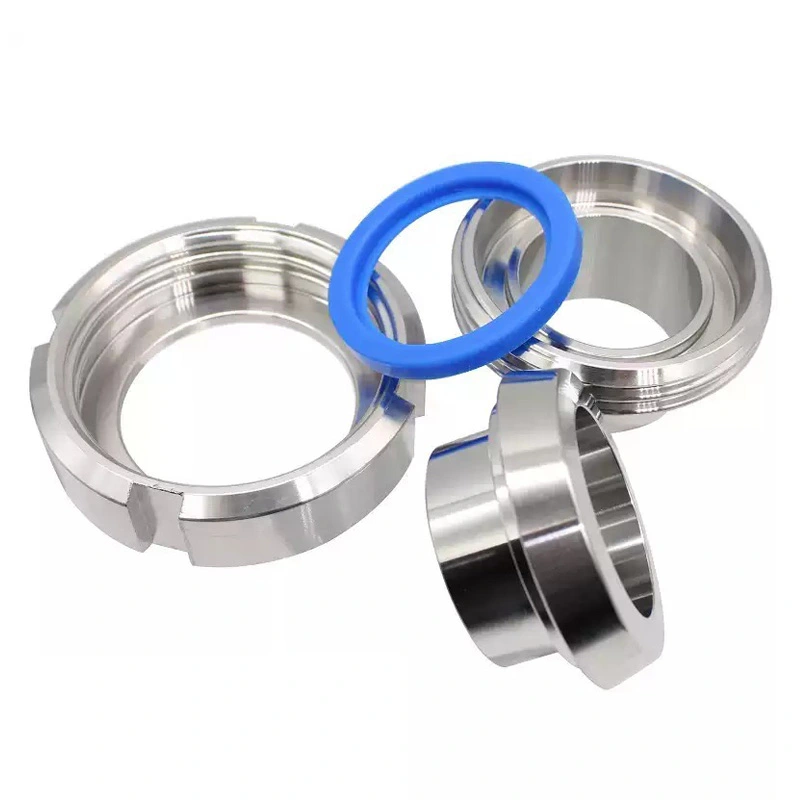

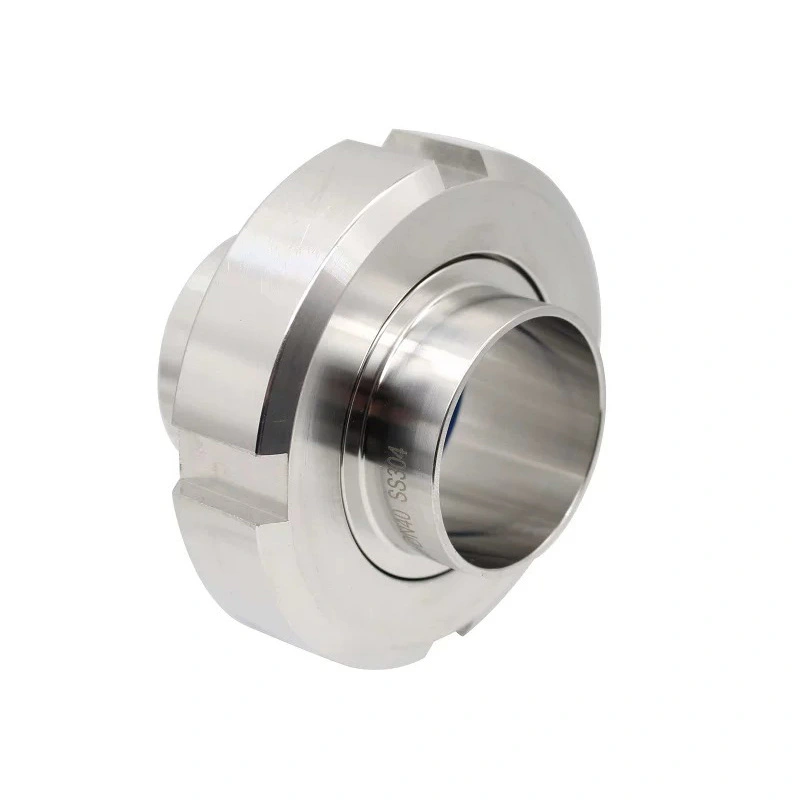

El accesorio de tubería Hygienic SMS Union está fabricado en acero inoxidable SUS304/1.4301 o SUS316L/1.4404 y Diseñado según requisitos de unión higiénica SMS 1145. Las superficies de conexión y sellado mecanizadas con precisión ayudan mantenga una unión confiable mientras que la superficie interna lisa reduce la retención del producto dentro de la línea de proceso.
AVM SMS Union Pipefitting es adecuado para productos lácteos, alimentos y bebidas, cervecería, productos farmacéuticos, biotecnología, cosméticos, y otros sistemas higiénicos de procesamiento de líquidos, particularmente donde la facilidad de limpieza y el mantenimiento conveniente de las tuberías son importantes.
La unión está diseñada según requisitos SMS 1145 para conexiones de tuberías sanitarias. La estructura estandarizada ayuda a facilitar la compatibilidad con los componentes sanitarios SMS correspondientes y permite a los ingenieros construir útiles Sistemas de tuberías de proceso.
El formato de unión es particularmente útil para tuberías que necesitan abrirse periódicamente para el reemplazo de equipos. inspección, limpieza o modificación de la línea de proceso.
AVM proporciona opciones de materiales SUS304/1.4301 y SUS316L/1.4404.
SUS304 es adecuado para aplicaciones de procesamiento sanitario general donde la resistencia a la corrosión estándar es suficiente. SUS316L ofrece una mayor resistencia a la corrosión y se selecciona comúnmente para productos farmacéuticos, biotecnológicos, lácteos y entornos de proceso más exigentes.
La selección del material debe considerar el medio del proceso, los productos químicos de limpieza, la temperatura de funcionamiento y las condiciones aplicables. requisitos de la industria.
Diferentes condiciones de instalación requieren diferentes disposiciones de conexión. AVM SMS Union Pipefitting puede ser Se suministra en configuraciones de unión roscada, unión soldada y unión macho/hembra.
Esto permite a los compradores seleccionar la estructura de conexión de acuerdo con las tuberías existentes, la interfaz del equipo, método de instalación y requisitos de mantenimiento.
La interfaz de sellado es una de las consideraciones más importantes al seleccionar una unión sanitaria. Uso de los sindicatos AVM SMS Superficies de sellado mecanizadas con precisión y materiales de sellado sanitario compatibles para ayudar a reducir las fugas durante condiciones normales. operación.
Los materiales de sellado disponibles incluyen EPDM, FKM, PTFE y silicona, lo que permite seleccionar la configuración de sellado. según el medio del proceso y las condiciones de operación.
El acabado superficial estándar es Ra ≤ 0,8 μm. La superficie interna lisa ayuda a reducir las áreas donde los fluidos del proceso pueden permanecen y apoyan los procedimientos de limpieza en sistemas de tuberías higiénicos.
| Artículo | Especificación |
| Producto | Instalación de tubería higiénica de unión SMS |
| Estándar | SMS 1145 |
| Rango de tamaño | DN10 – DN100 |
| Material | SUS304/1,4301, SUS316L/1,4404 |
| Material del sello | EPDM / FKM / PTFE / Silicona |
| Acabado superficial estándar | Ra ≤ 0,8 µm |
| Tipos de conexión | Unión Roscada / Unión Soldada / Unión Macho-Hembra |
| Limpieza | Compatible con CIP/SIP |
| Solicitud | Sistemas de tuberías de proceso higiénico |
La estructura de unión permite separar los componentes conectados sin cortar la tubería. Esto es útil cuando las bombas, válvulas, instrumentos, tanques u otros equipos de proceso requieren inspección o reemplazo.
Para fábricas con mantenimiento de producción regular, una conexión de unión extraíble puede reducir el trabajo involucrado en acceder a secciones individuales del sistema de tuberías.
La conexión debe ensamblarse utilizando la junta y el método de ajuste correctos. Se debe evitar un ajuste excesivo. evitarse porque puede dañar los componentes de sellado o afectar el rendimiento de la conexión.
El accesorio de tubería Hygienic SMS Union se puede incorporar a sistemas de tuberías sanitarias mediante limpieza CIP y SIP. procedimientos, siempre que el material seleccionado y el sello sean compatibles con los productos químicos de limpieza, temperatura, presión y condiciones de esterilización.
Las conexiones sanitarias deben proporcionar algo más que una unión mecánica. Su geometría interna, estructura de sellado, el acabado de la superficie y la selección de materiales influyen en la limpieza y el control de la contaminación.
El accesorio de tubería de unión SMS higiénico AVM utiliza una ruta de flujo interno suave y una construcción de acero inoxidable para reducir retención de productos y apoyo al procesamiento higiénico.
Para proyectos farmacéuticos, biotecnológicos, alimentarios y lácteos, los compradores deben evaluar el conjunto de tuberías completo, incluidos tubos, accesorios, juntas, válvulas, calidad de soldadura y procedimientos de limpieza, en lugar de evaluar la sindicato de forma independiente.
Las uniones SMS son adecuadas para líneas de proceso lácteo utilizadas para leche, crema, yogur y otros productos lácteos líquidos. el La estructura de conexión extraíble es útil para equipos que requieren inspección y limpieza periódicas.
La unión se puede utilizar en la producción de bebidas, procesamiento de alimentos líquidos, transferencia de ingredientes y utilidad sanitaria. tuberías donde se requieren conexiones limpiables.
En equipos cerveceros, las uniones pueden conectar tanques, bombas, válvulas y tuberías de proceso, al tiempo que permiten seleccionar componentes que deben retirarse para su mantenimiento.
La construcción SUS316L y los materiales de sellado compatibles hacen que la unión sea adecuada para tuberías de proceso limpias utilizadas en instalaciones farmacéuticas y biotecnológicas. Los requisitos finales de material y superficie deben seleccionarse de acuerdo con la especificación específica del proceso.
La unión se puede aplicar a líneas de procesamiento de líquidos sanitarios para cosméticos y productos químicos adecuados donde Se requieren resistencia a la corrosión, facilidad de limpieza y conexiones mantenibles.
| Material del sello | Consideración de selección típica |
| EPDM | Adecuado para muchas aplicaciones sanitarias generales y a base de agua. |
| FKM | Adecuado donde se requiere mayor resistencia química y a la temperatura |
| PTFE | Adecuado para requisitos exigentes de compatibilidad química |
| Silicona | Comúnmente seleccionado para aplicaciones que requieren sellado sanitario flexible. |
| Base de selección | Medio de proceso, temperatura, presión, productos químicos de limpieza y condiciones de esterilización. |
El material del sello real debe confirmarse con el medio del proceso y las condiciones operativas antes de realizar el pedido.
El rango disponible es DN10–DN100. El tamaño de la unión debe corresponder al tubo existente o a la conexión del equipo. en lugar de seleccionarse únicamente según el caudal esperado.
SUS304 es adecuado para muchas aplicaciones sanitarias generales, mientras que SUS316L normalmente se prefiere para condiciones de corrosión más altas. resistencia y condiciones de proceso higiénico más exigentes.
Las configuraciones roscadas, soldadas y macho/hembra satisfacen diferentes requisitos de instalación. Los compradores deben comprobar el interfaz de tubería existente antes de seleccionar la unión.
EPDM, FKM, PTFE y silicona tienen diferentes características de resistencia química y térmica. El sello debe ser seleccionado en función del proceso real y las condiciones de limpieza.
AVM suministra accesorios de tubería Hygienic SMS Union en diferentes tamaños, grados de acero inoxidable, configuraciones de conexión, y materiales de sellado para proyectos de tuberías de procesos higiénicos.
Al solicitar una cotización, los compradores pueden proporcionar el tamaño DN, el grado del material, el tipo de conexión, el material del sello, cantidad, acabado superficial y aplicación.
Para proyectos de lácteos, alimentos, bebidas, productos farmacéuticos, biotecnología, cosméticos y otros proyectos de procesos limpios, AVM puede confirmar la configuración adecuada y la documentación técnica disponible según los requisitos específicos del pedido.
El producto está diseñado según los requisitos de unión higiénica SMS 1145 y está destinado a sanitarios compatibles. Sistemas de tuberías de proceso.
Las opciones de materiales estándar son SUS304/1.4301 y SUS316L/1.4404. Se debe seleccionar el grado apropiado. según el medio del proceso y los requisitos de corrosión.
El rango de tamaño estándar es de DN10 a DN100. El tamaño requerido debe coincidir con el tubo sanitario existente y conexión del equipo.
Las opciones disponibles incluyen EPDM, FKM, PTFE y silicona. El material correcto depende del medio de proceso, temperatura, presión, productos químicos de limpieza y condiciones de esterilización.
Sí. La unión se puede incorporar en sistemas sanitarios compatibles con CIP/SIP, siempre que se utilice el sellado seleccionado. El material y el conjunto de conexión completo son adecuados para las condiciones reales de limpieza y esterilización.
Una conexión soldada crea una unión de tubería permanente, mientras que una unión proporciona una conexión removible. Los sindicatos de SMS son particularmente útil cuando es necesario inspeccionar, reemplazar o desmontar periódicamente equipos o secciones de tuberías.
No todas las aplicaciones farmacéuticas requieren la misma configuración de material. Sin embargo, SUS316L se selecciona comúnmente para entornos de proceso exigentes, higiénicos y sensibles a la corrosión. Se debe determinar la calidad final del material. según la especificación del proceso.
El acabado superficial estándar es Ra ≤ 0,8 μm. Si un proyecto requiere una especificación de superficie diferente, esta debe ser Confirmado con AVM antes de la producción.
El plazo de producción estándar es de 7 a 10 días. El cronograma real depende de la cantidad del pedido, la disponibilidad de material, especificaciones del producto y requisitos de personalización. Los pedidos urgentes deben confirmarse con AVM antes de realizar el pedido.
Los términos estándar son depósito del 30% y saldo del 70% antes del envío por T/T o L/C. Los pedidos de pequeño valor deben pagarse en su totalidad antes de la producción.
Los productos se embalan de forma segura en cajas de papel y madera para el transporte internacional. Arreglos de embalaje Se puede confirmar según la cantidad del pedido y los requisitos de envío.
