La válvula utiliza acero inoxidable 316L para los componentes que entran en contacto con el producto y se puede suministrar con válvulas mecánicas de precisión. Pulido o electropulido para lograr una superficie interna lisa. La ruta de flujo minimizada en grietas ayuda a reducir retención del producto y facilita la limpieza durante la producción de rutina y los procedimientos CIP/SIP.

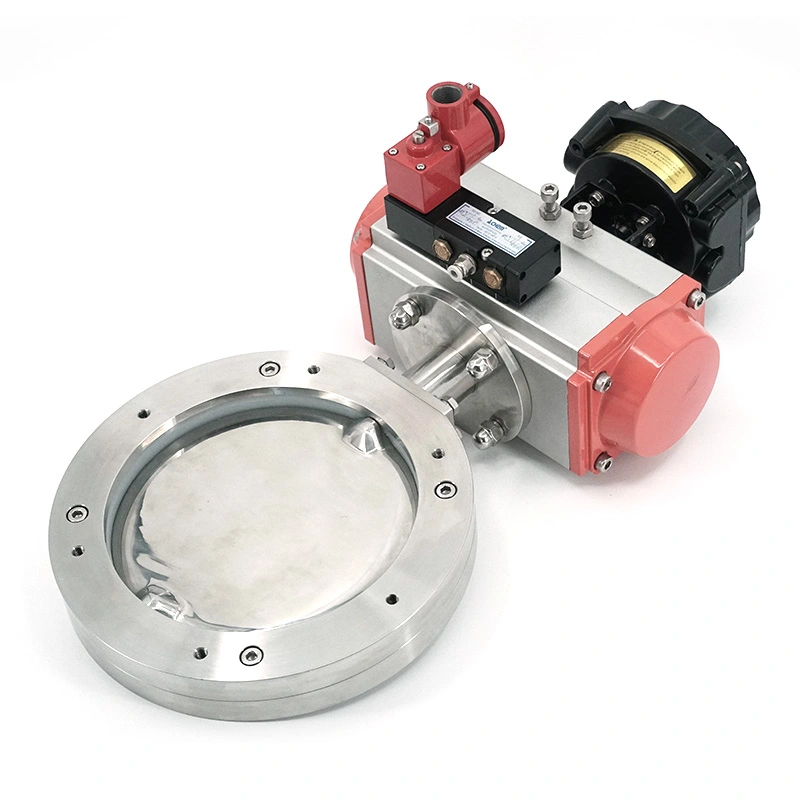

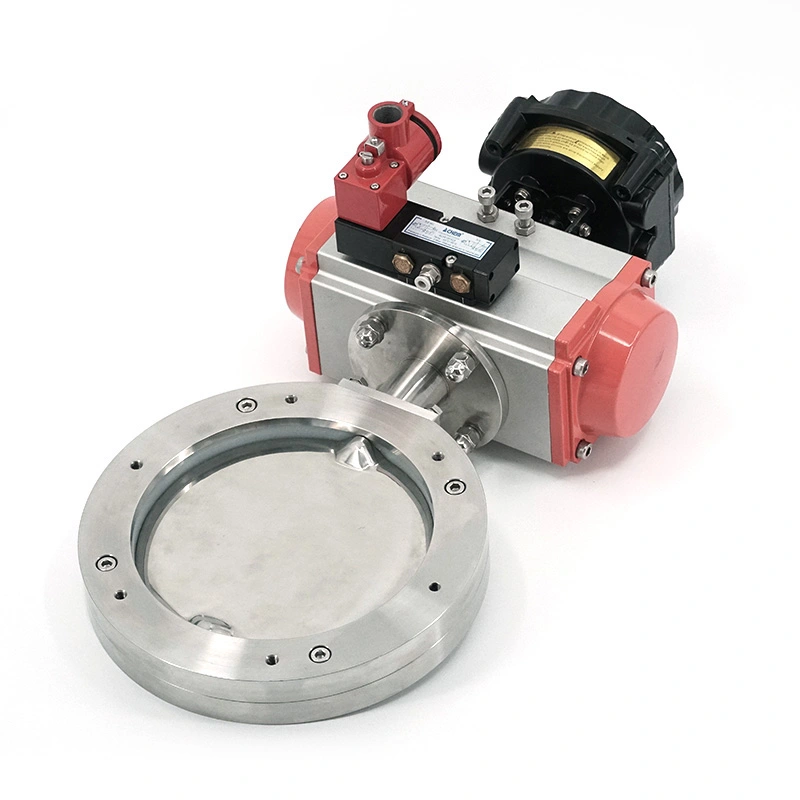

Para líneas de proceso automatizadas, la válvula de mariposa neumática tipo wafer Sanitary 316 se puede configurar con un actuador, mientras que las opciones de operación manual también están disponibles. Diferentes materiales de asiento y configuraciones de actuación. Permitir que la válvula se seleccione de acuerdo con el medio, la temperatura, el método de limpieza y los requisitos de control del aplicación.
La configuración de oblea se coloca entre dos bridas de tubería sin requerir un cuerpo de válvula largo, lo que ayuda reducir el espacio total de instalación. Esta estructura es particularmente útil para patines sanitarios, procesamiento equipos y sistemas de tuberías donde el espacio disponible es limitado. La construcción compacta también facilita la extracción y mantenimiento más conveniente.
Los componentes húmedos se fabrican en acero inoxidable SS304 o SS316L, siendo el 316L particularmente adecuado. para aplicaciones que requieren mayor resistencia a la corrosión y requisitos higiénicos estrictos. La selección de materiales se puede adaptar al medio del proceso y al entorno operativo.
Las superficies en contacto con el producto pueden pulirse mecánicamente o electropulirse con precisión, con un acabado superficial de Ra ≤ 0,4 µm disponibles. Una superficie interna más lisa reduce las áreas donde se pueden acumular residuos del proceso y soporta más Limpieza eficaz durante los cambios de producción.
La válvula de mariposa neumática tipo oblea Sanitary 316 está diseñada para sistemas de procesamiento higiénico que utilizan CIP (Limpieza in situ) y SIP (esterilización in situ). Su estructura interna minimizada ayuda a limitar retención del producto y soporta la limpieza y esterilización sin desmontaje frecuente de la válvula.

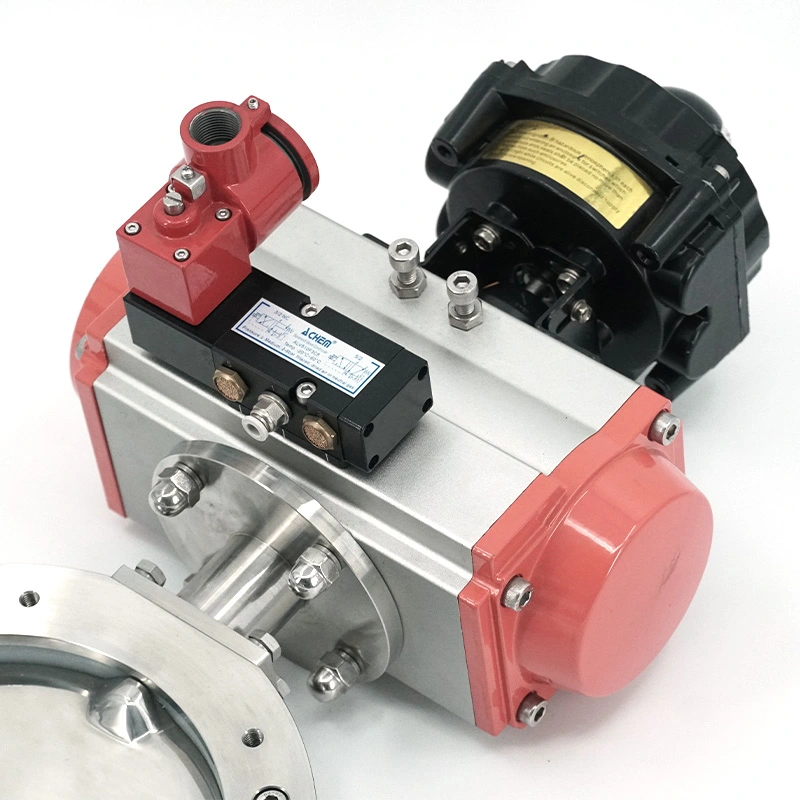

AVM proporciona accionamiento neumático para aplicaciones que requieren operación de válvula remota o automatizada. El actuador puede ser Integrado con sistemas de control de procesos para controlar el aislamiento de tuberías o el ajuste de flujo según la producción. secuencia.
Además del funcionamiento neumático, la válvula se puede configurar con una manija de tracción manual, una manija de múltiples posiciones, operador de engranajes o actuador eléctrico. Esto permite adaptar la misma plataforma de válvulas básica a los sistemas manuales locales. así como líneas de producción sanitarias automatizadas.
La válvula se puede suministrar con materiales de asiento de EPDM, silicona, FKM (Viton) o PTFE. Diferentes materiales de sellado Proporcionan diferentes niveles de resistencia a la temperatura, los productos químicos y los medios de proceso, lo que permite a los compradores seleccionar un Configuración adecuada según las condiciones reales de funcionamiento.
La estructura del asiento resistente proporciona un sellado bidireccional confiable con bajas fugas. Los disponibles concéntricos o Las configuraciones de disco de doble excéntrica se pueden seleccionar según las características de funcionamiento y el par requeridos. Requisitos de la tubería sanitaria.
El diseño aerodinámico del disco ayuda a reducir la resistencia al flujo mientras mantiene un aislamiento y flujo efectivos de la tubería. controlar. Esto hace que la válvula sea adecuada para sistemas de transferencia de líquidos donde es necesario reducir la pérdida de presión y la eficiencia del flujo. ser considerado durante la selección de la válvula.
La construcción modular de la válvula permite reemplazar los componentes del sellado cuando sea necesario, lo que ayuda a reducir el mantenimiento. tiempo de inactividad. Esto es particularmente útil en instalaciones de procesamiento donde las válvulas se operan con frecuencia o se exponen a ciclos de limpieza repetidos.
La válvula se puede utilizar en cervecerías, plantas lácteas, producción de bebidas, procesamiento de jugos, sistemas de agua embotellada y jarabes. líneas de manipulación y procesamiento de alimentos para aislamiento de tuberías y control de flujo.
La válvula de mariposa neumática tipo oblea Sanitary 316 es adecuada para sistemas de agua purificada, agua para inyección (WFI) sistemas, equipos de fermentación, líneas de formulación, procesamiento aséptico y tuberías CIP/SIP donde la limpieza, la resistencia a la corrosión y la higiene del proceso son importantes.
Para sistemas de procesamiento de cosméticos, la válvula puede manejar aplicaciones que incluyen lociones, cremas, perfumes, champús y otros ingredientes líquidos donde se requiere transferencia higiénica de fluidos y control de contaminación.
La construcción de acero inoxidable 316L y las múltiples opciones de asiento hacen que la válvula sea adecuada para productos químicos de alta pureza, aditivos, líquidos especiales y otros medios de proceso que requieren un control de flujo higiénico y resistente a la corrosión equipo.
La válvula de mariposa sanitaria tipo wafer se puede integrar en diferentes configuraciones de tuberías higiénicas según las disposición de conexión seleccionada y diseño del sistema. Su estructura compacta de oblea es especialmente adecuada para procesar equipos donde es necesario minimizar la longitud de instalación.
Las manijas de tracción manual y las manijas de posiciones múltiples son adecuadas para la operación local, mientras que se pueden usar operadores de engranajes. donde se requiere torque de operación manual adicional. Los actuadores neumáticos y eléctricos ofrecen opciones para automatización. Líneas de producción y control centralizado de procesos.
AVM se centra en los requisitos prácticos de las aplicaciones de válvulas higiénicas, incluido el espacio de instalación, la superficie limpieza, selección de material de sellado, procedimientos de limpieza y automatización. La estructura de la oblea ayuda a simplificar instalación en sistemas de tuberías compactos, mientras que el acero inoxidable 316L y las superficies pulidas en contacto con el producto soportan aplicaciones sanitarias exigentes. Con múltiples opciones de asiento y actuador, la válvula se puede configurar para diferentes requisitos de control de procesos y medios.
| Artículo | Especificación |
| Tipo de válvula | Válvula de mariposa de oblea sanitaria |
| Material de contacto del producto | SS304/SS316L |
| Acabado superficial | Hasta Ra ≤ 0,4 μm |
| Diseño de disco | Concéntrico o doble excéntrico |
| Materiales del asiento | EPDM, Silicona, FKM (Viton), PTFE |
| Actuación | Manija de tiro manual, manija multiposición, operador de engranajes, actuador neumático, actuador eléctrico |
| Limpieza | Compatible con CIP/SIP |
| Normas higiénicas | 3-A, EHEDG, FDA, ASME BPE |
| Aplicaciones | Alimentación y bebidas, Lácteos, Farmacéutica, Biotecnología, Cosméticos, Química Fina |
La configuración de oblea tiene una estructura de instalación compacta y se puede montar entre bridas de tubería. es Adecuado para sistemas de procesamiento sanitario donde es necesario controlar el espacio de instalación y la huella del equipo.
AVM puede proporcionar configuraciones de acero inoxidable SS304 y SS316L. SS316L se selecciona comúnmente por razones higiénicas. aplicaciones que requieren mayor resistencia a la corrosión y requisitos de materiales más estrictos.
Están disponibles EPDM, silicona, FKM y PTFE. La opción adecuada depende del medio del proceso, del funcionamiento temperatura, exposición química y condiciones de limpieza.
Sí. La válvula puede equiparse con un actuador neumático o eléctrico para operación remota e integración con sistemas automatizados de control de procesos.
Sí. La válvula de mariposa neumática tipo oblea Sanitary 316 está diseñada para sistemas de procesos higiénicos y es compatible con Procedimientos CIP y SIP. La construcción interna suave y con grietas minimizadas ayuda a reducir la retención del producto durante limpieza y esterilización.
El plazo de producción estándar es de 2 a 4 semanas, dependiendo de la cantidad del pedido, la configuración de la válvula y el material. disponibilidad y otros requisitos del proyecto. Los pedidos urgentes deben confirmarse con AVM antes de realizar el pedido.
Las condiciones de pago estándar son depósito del 30% y saldo del 70% antes del envío por T/T o L/C. Los pedidos de pequeño valor pueden Requerir el pago completo antes de la producción.
La válvula está empaquetada de forma segura en cajas de papel y madera adecuadas para el transporte internacional, lo que ayuda a proteger la Cuerpo de válvula, componentes de sellado y actuador de acero inoxidable durante el envío.
