La construcción de tres piezas proporciona un acceso cómodo a la mariposa sanitaria manual de acero inoxidable de 3 piezas. Cuerpo de válvula y componentes de sellado interno, lo cual es útil para inspección, limpieza, reemplazo de sellos y rutina. mantenimiento. La construcción de acero inoxidable y las opciones de conexión sanitaria hacen que la válvula sea adecuada para uso limpio. entornos de procesamiento donde la higiene y el funcionamiento confiable son importantes.
La válvula se usa comúnmente en los sectores farmacéutico, biotecnológico, de alimentos y bebidas, lácteos, cosméticos y otros sanitarios. sistemas de procesamiento para transferencia de líquidos, aislamiento de líneas, drenaje y ajuste de flujo.
La construcción de tres piezas permite acceder más cómodamente al cuerpo de la válvula y a los componentes internos durante mantenimiento. En comparación con estructuras que son más difíciles de desmontar, esta configuración es adecuada para Líneas de procesamiento que requieren inspección, limpieza o reemplazo regular de componentes de sellado.
La manija de bloqueo manual proporciona control directo sobre la posición de la válvula sin necesidad de aire comprimido. cableado eléctrico o equipo de control neumático. Los operadores pueden seleccionar completamente abierto, completamente cerrado o intermedio. posiciones de acuerdo a los requerimientos del proceso.
La válvula está fabricada con componentes de acero inoxidable adecuados para aplicaciones de procesos higiénicos. el suave La estructura interna ayuda a reducir la acumulación de medios y facilita la limpieza en los sistemas de tuberías sanitarias.
La válvula de mariposa manual sanitaria de 3 piezas de acero inoxidable utiliza un mecanismo de operación de un cuarto de vuelta. Girando el La manija impulsa el disco de mariposa aproximadamente 90°, lo que permite al operador cambiar entre abierto y cerrado. posiciones o ajustar el paso de flujo en una posición intermedia.
AVM proporciona diferentes configuraciones de conexión para adaptarse a diversos diseños de tuberías, incluidas abrazaderas, soldadura, Conexiones roscadas y de tres piezas. Se pueden seleccionar diferentes estándares dimensionales según la existente canalización del proceso.
La válvula de mariposa manual controla el medio del proceso mediante la rotación de un disco interno.
Cuando la manija gira el disco para que quede alineado con la tubería, la válvula está en la posición abierta y permite el paso de los medios. A medida que el disco gira alejándose de la dirección del flujo, el área de flujo disponible disminuye y el flujo se puede ajustar. Cuando el disco alcanza la posición cerrada, presiona contra la junta Estructura para aislar la tubería.
El mecanismo de bloqueo ayuda a mantener la posición seleccionada durante la operación, reduciendo el movimiento involuntario causado por vibración o condiciones normales del proceso.
La versión manual es particularmente adecuada para líneas de proceso donde los operadores necesitan acceso directo a la válvula y No es necesario el accionamiento automatizado.
El mango se puede utilizar para aislamiento durante el mantenimiento del equipo, ajuste del proceso, limpieza, drenaje o línea. conmutación. Dado que la válvula no requiere un suministro neumático externo, su instalación es comparativamente sencillo y puede reducir el número de componentes auxiliares alrededor de la tubería.
Para instalaciones con muchas válvulas sanitarias individuales, la configuración manual también se puede utilizar en lugares donde No se requiere operación remota frecuente.
La válvula se puede instalar en líneas de transferencia de líquidos farmacéuticos, sistemas de preparación de tampones, equipos de bioprocesos, tuberías de proceso estériles, sistemas de fluidos de alta pureza y líneas de servicios limpios donde se garantiza un funcionamiento higiénico y fiable. Se requiere aislamiento manual.
Las aplicaciones típicas incluyen procesamiento de lácteos, producción de leche y yogur, producción de bebidas, procesamiento de jugos, transferencia de ingredientes alimentarios, sistemas de cervecería y tuberías de procesamiento de alimentos líquidos.
La válvula es adecuada para sistemas de transferencia de productos líquidos y semilíquidos utilizados en champús, lociones, cremas y cosméticos. ingredientes y otros productos de cuidado personal.
También se puede utilizar en líneas de agua sanitaria, sistemas de limpieza, plataformas de proceso, equipos de almacenamiento y transferencia, y otras aplicaciones de tuberías higiénicas que requieren control de flujo manual o cierre.

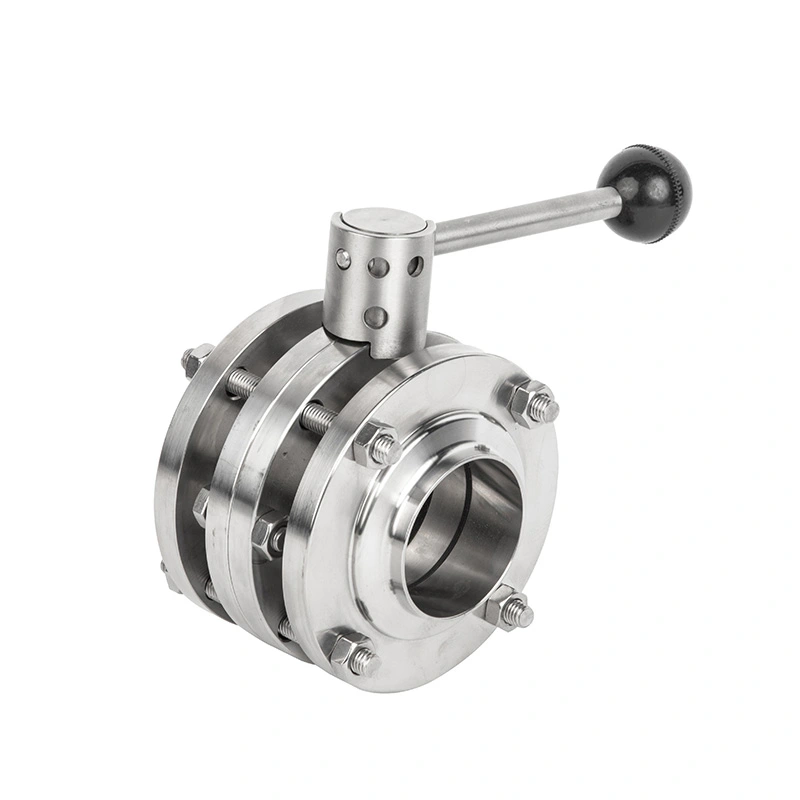

La válvula consta de un cuerpo de válvula de acero inoxidable de tres piezas, un disco de mariposa, un eje de válvula, componentes de sellado y manija de bloqueo manual. La estructura del cuerpo modular proporciona acceso a los componentes internos de la válvula para su inspección. y mantenimiento.
Se pueden seleccionar diferentes configuraciones de conexión según el diseño de la tubería, incluidas abrazaderas, soldadas, Conexiones sanitarias roscadas y de tres piezas.
| Artículo | Especificación |
| Tipo de producto | Válvula de mariposa manual sanitaria de 3 piezas de acero inoxidable |
| Estructura de válvula | Válvula de mariposa de tres piezas |
| Operación | Manual |
| Material | Acero inoxidable |
| Método de control | Manija de bloqueo manual |
| Ángulo de rotación | 90° |
| Tipo de conexión | Abrazadera / Soldadura / Roscada / Tres Piezas |
| Estándares de conexión | DIN/SMS/3-A/ISO |
| Solicitud | Cierre higiénico de fluido y ajuste de flujo |
| Industrias adecuadas | Farmacéutica / Biotecnología / Alimentos y bebidas / Lácteos / Cosméticos |

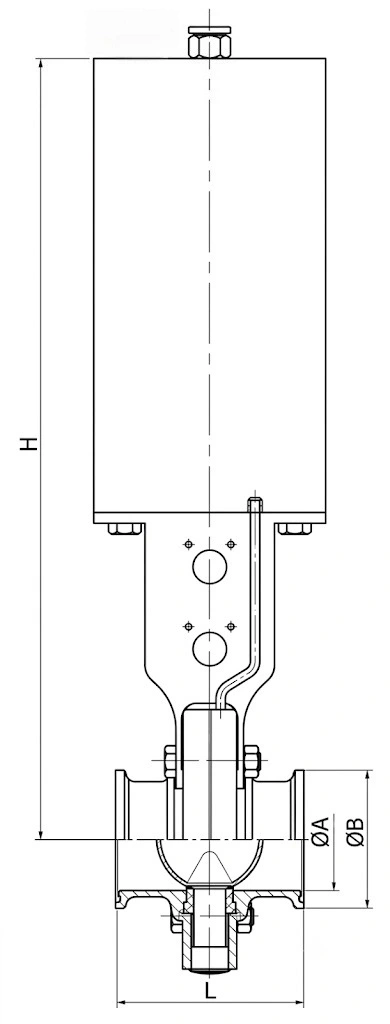

| Tamaño | A | B | L | H |
| DN20 | 20 | 34 | 66 | 113.5 |
| DN25 | 26 | 50.5 | 66 | 113.5 |
| DN32 | 32 | 50.5 | 66 | 125.5 |
| DN40 | 38 | 50.5 | 68 | 132.5 |
| DN50 | 50 | 64 | 70 | 145 |
| DN65 | 66 | 91 | 72 | 163 |
| DN80 | 81 | 106 | 92 | 190 |
| DN100 | 100 | 119 | 98 | 210 |
| DN125 | 125 | 155 | 106 | 239 |
| DN150 | 150 | 183 | 120 | 288 |
| Tamaño | A | B | L | H |
| 1" | 22.1 | 50.5 | 66 | 113.5 |
| 1,5" | 34.8 | 50.5 | 68 | 132.5 |
| 2" | 47.5 | 64 | 70 | 145 |
| 2,5" | 60.2 | 77.5 | 72 | 163 |
| 3" | 72.9 | 91 | 80 | 190 |
| 4" | 97.38 | 119 | 94 | 210 |
| Tamaño | A | S | L | H |
| DN20 | 22 | 23 | 1.5 | 44 |
| DN25 | 28 | 29 | 1.5 | 44 |
| DN32 | 34 | 35 | 1.5 | 48 |
| DN40 | 40 | 41 | 1.5 | 48 |
| DN50 | 52 | 53 | 1.5 | 48 |
| DN65 | 70 | 2 | 50 | 163 |
| DN80 | 85 | 2 | 56 | 190 |
| DN100 | 104 | 2 | 60 | 210 |
| DN125 | 129 | 2 | 70 | 239 |
| DN150 | 154 | 2 | 80 | 288 |
| Tamaño | A | S | L | H |
| 1" | 25.4 | 1.25 | 44 | 113.5 |
| 1,5" | 38.1 | 1.25 | 48 | 132.5 |
| 2" | 50.8 | 1.25 | 48 | 145 |
| 2,5" | 63.5 | 1.5 | 50 | 163 |
| 3" | 76.2 | 1.6 | 56 | 190 |
| 4" | 101.6 | 2 | 60 | 210 |
| Tamaño | A | B | L | H |
| DN20 | 20 | RD44×1/6" | 66 | 113.5 |
| DN25 | 26 | RD52×1/6" | 66 | 113.5 |
| DN32 | 32 | RD58×1/6" | 66 | 125.5 |
| DN40 | 38 | RD65×1/6" | 68 | 132.5 |
| DN50 | 50 | RD78×1/6" | 70 | 145 |
| DN65 | 66 | RD95×1/6" | 72 | 163 |
| DN80 | 81 | RD110×1/4" | 92 | 190 |
| DN100 | 100 | RD130×1/4" | 98 | 210 |
| DN125 | 125 | RD160×1/4" | 106 | 239 |
| DN150 | 150 | RD190×1/4" | 120 | 288 |

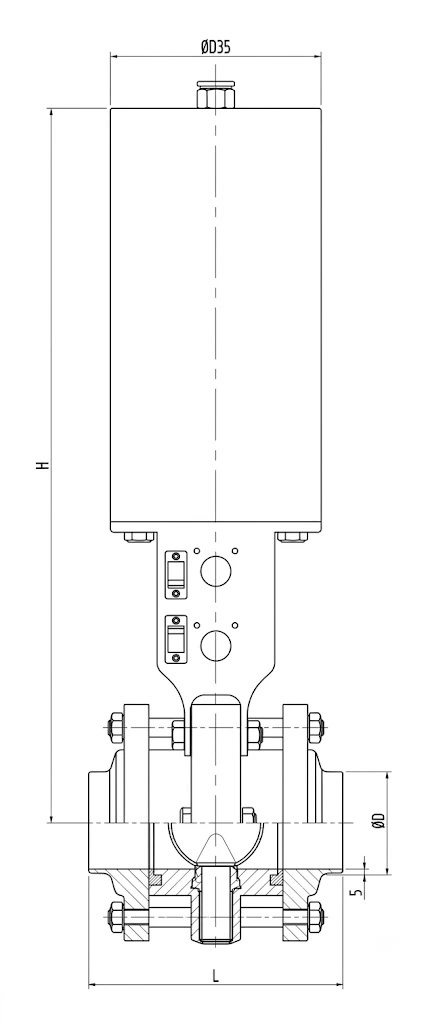

| Tamaño | S | B | L | H |
| DN25 | 1.5 | 29 | 100 | 113.5 |
| DN32 | 1.5 | 35 | 100 | 125.5 |
| DN40 | 1.5 | 41 | 100 | 132.5 |
| DN50 | 1.5 | 53 | 110 | 145 |
| DN65 | 2 | 70 | 114 | 163 |
| DN80 | 2 | 85 | 130 | 190 |
| DN100 | 2 | 104 | 135 | 210 |
| DN125 | 2 | 129 | 160 | 239 |
| DN150 | 2 | 154 | 180 | 288 |
La válvula de mariposa manual de 3 piezas de acero inoxidable AVM Sanitary combina operación mecánica directa con un Construcción de tres piezas accesible para mantenimiento. Es adecuado para tuberías sanitarias donde los operadores requieren Posicionamiento sencillo de la válvula, aislamiento confiable y acceso conveniente a los componentes internos.
Las configuraciones disponibles de abrazadera, soldada, roscada y de tres piezas brindan flexibilidad al combinar las existentes. Sistemas de tuberías sanitarias. Su método de operación manual también elimina la necesidad de aire comprimido y neumáticos. accesorios de control en puntos de instalación donde la operación automatizada no es necesaria.
El plazo de producción estándar es de 2 a 4 semanas. El cronograma real depende de la cantidad del pedido, las especificaciones de la válvula, tipo de conexión y disponibilidad de material. Los requisitos urgentes deben confirmarse con AVM antes de realizar el pedido.
Las condiciones de pago estándar son un depósito del 30% y el 70% restante se paga antes del envío por T/T o L/C. Valor pequeño Los pedidos pueden requerir el pago completo antes de la producción.
La válvula está embalada de forma segura en cajas de papel y madera adecuadas para el transporte internacional. El embalaje ayuda proteja el cuerpo de acero inoxidable, los extremos de conexión, el mango y los componentes de sellado durante la manipulación y el envío.
