La válvula de mariposa neumática sanitaria de 2 piezas está disponible con piezas de contacto con el producto de acero inoxidable 304L o 316L. y EPDM como material de sellado estándar, con FPM, silicona y NBR disponibles como opciones. El actuador neumático proporciona un movimiento giratorio de 90° para abrir y cerrar, mientras que las configuraciones NC, NO y de doble acción permiten Modo de funcionamiento a seleccionar según los requisitos del proceso y de seguridad.

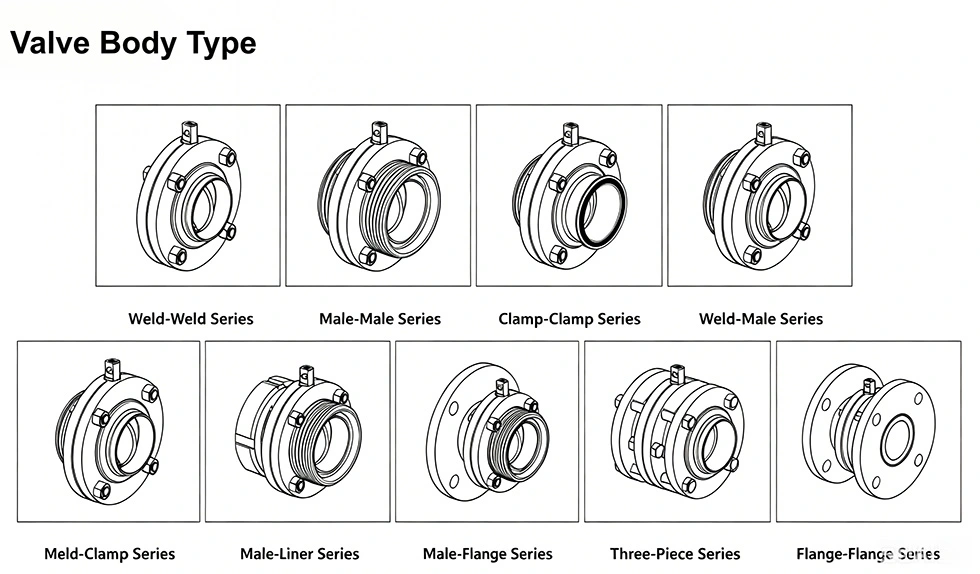

Con las opciones de conexión Tri-Clamp, soldada, roscada, de abrazadera y de brida, la válvula AVM se puede configurar para diferentes Sistemas de tuberías sanitarias. Es adecuado para productos farmacéuticos, biotecnología, alimentos y bebidas, lácteos, cosméticos, finos. químicos y otras aplicaciones de procesos limpios.
La válvula utiliza un cuerpo compacto de dos piezas con superficies lisas de contacto con el producto para reducir la retención de material y simplificar la limpieza. Hay opciones de acero inoxidable 304L y 316L disponibles para componentes en contacto con el producto, con certificación EN. Certificado 10204 3.1B disponible según configuración seleccionada. El acabado de la superficie interna puede alcanzar Ra ≤0,8 µm.

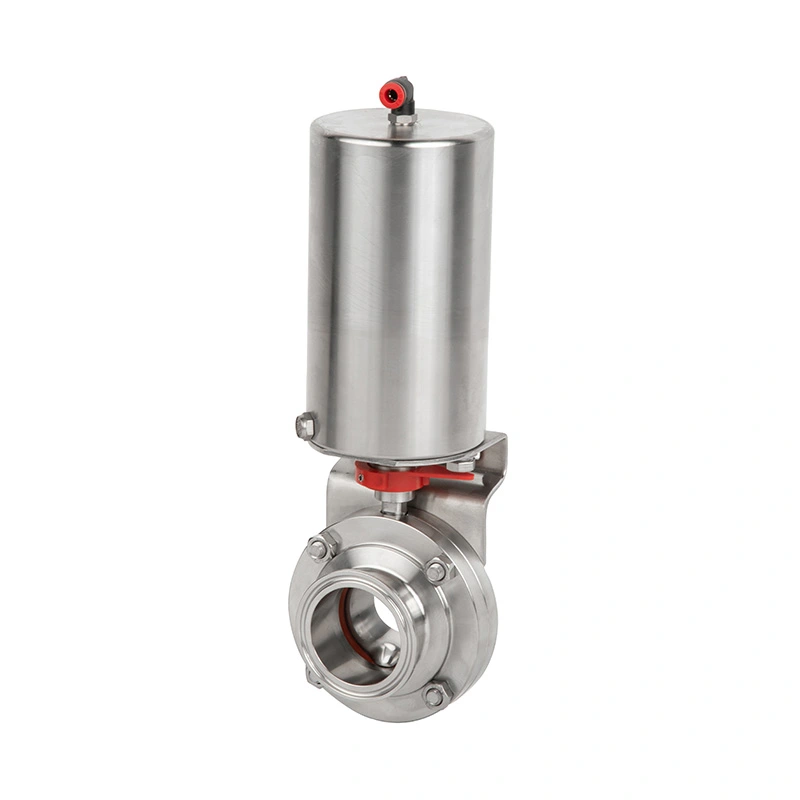

El actuador neumático convierte el movimiento del aire comprimido en un movimiento giratorio de 90°, lo que permite una válvula rápida y repetible. operación. Se puede conectar a PLC y otros sistemas de control de procesos para apertura, cierre y monitoreo remotos. La presión del aire de control se especifica entre 5 y 8 bar.
El disco y el asiento de elastómero están diseñados para mantener el sellado durante ciclos operativos repetidos. EPDM es el estándar Material de sellado, mientras que FPM, silicona y NBR se pueden seleccionar según el medio del proceso y el funcionamiento. condiciones. El actuador proporciona el par de cierre requerido cuando el disco alcanza la posición de sellado.
La válvula de mariposa neumática sanitaria de 2 piezas se puede suministrar como normalmente cerrada, normalmente abierta o de doble acción. Esto permite a los usuarios seleccionar la respuesta de la válvula cuando el suministro de aire cambia o se interrumpe. un manual La manija de posiciones múltiples también está disponible para instalaciones donde se requiere ajuste local.
La válvula controla el medio del proceso a través de un disco montado en el eje de la válvula. El actuador neumático hace girar el eje aproximadamente 90°.
Cuando la válvula está completamente abierta, el disco se coloca en la dirección de la tubería, permitiendo que el medio del proceso fluya. pasar. A medida que el actuador gira el disco hacia la posición cerrada, el área de flujo disponible disminuye. cuando el disco alcanza la posición cerrada, entra en contacto con el asiento de elastómero y bloquea la tubería.
Para una configuración normalmente cerrada, el resorte devuelve la válvula a la posición cerrada cuando la presión neumática es eliminado. Para una configuración normalmente abierta, el resorte devuelve la válvula a la posición abierta. Un doble efecto El actuador utiliza aire comprimido tanto para abrir como para cerrar.
La válvula se abre cuando se suministra aire comprimido y regresa a la posición cerrada mediante la fuerza del resorte cuando el aire se elimina la presión. Esta configuración se puede utilizar cuando el proceso requiere aislamiento automático del flujo durante la pérdida. de suministro neumático.
La válvula se cierra cuando se suministra aire comprimido y regresa a la posición abierta cuando se retira el suministro de aire. Esta configuración se puede seleccionar cuando se prefiere mantener el flujo del proceso durante una falla neumática.

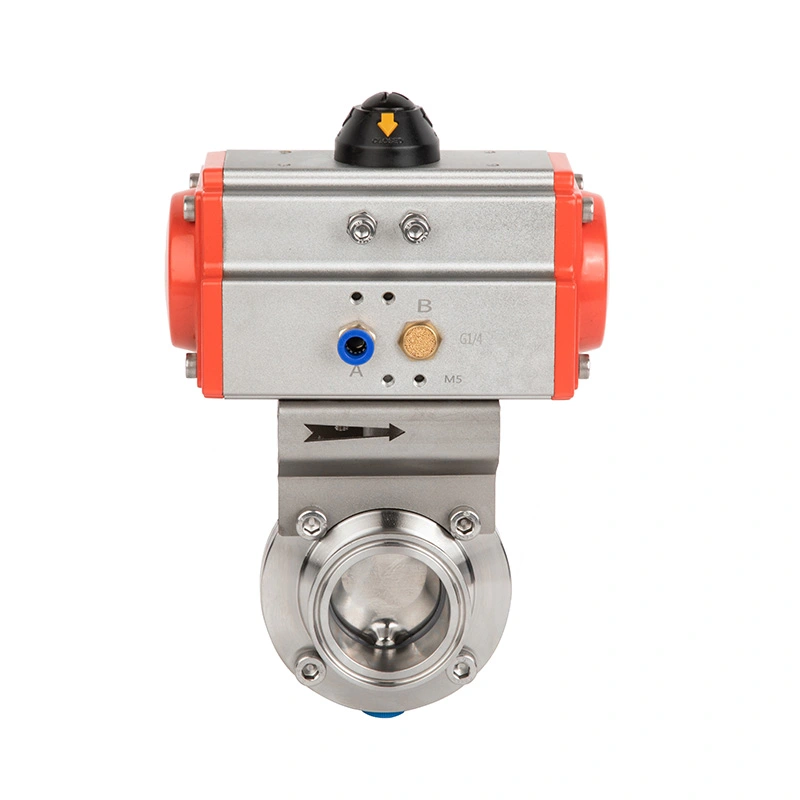

El aire comprimido controla tanto los movimientos de apertura como de cierre. Esta configuración proporciona una fuerza constante del actuador en ambas direcciones y es adecuado para sistemas de producción automatizados con requisitos de ciclos regulares.

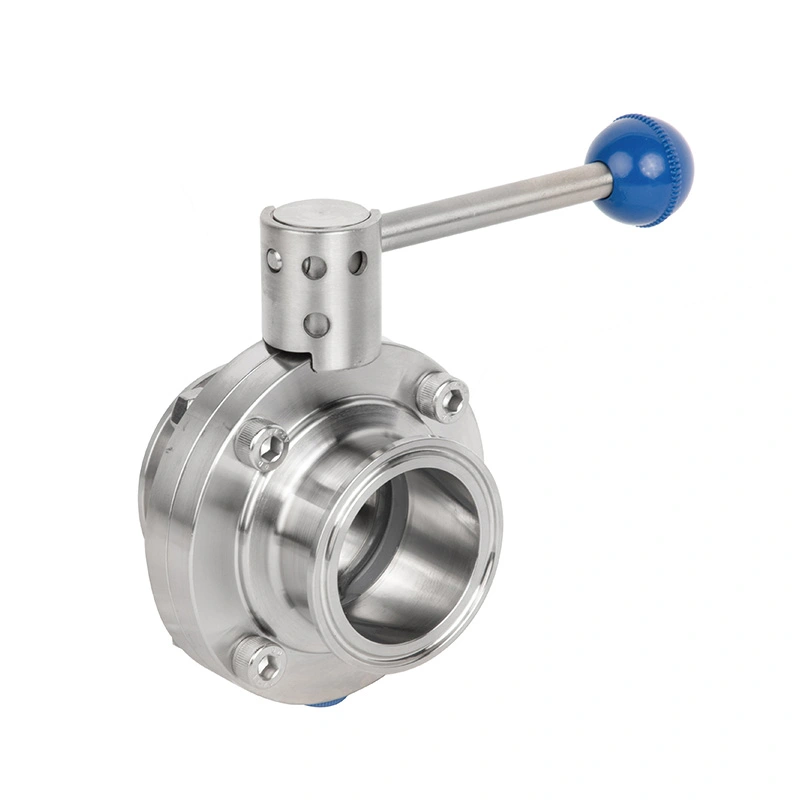

Se puede instalar una manija de bloqueo de posiciones múltiples cuando se requiere un ajuste de flujo local. El operador puede seleccionar posiciones completamente abiertas, completamente cerradas o intermedias sin necesidad de un sistema de control neumático.
Esta configuración es útil para secciones de una línea de proceso que requieren intervención manual ocasional, ajuste de puesta en marcha o aislamiento de mantenimiento.
La válvula de mariposa neumática sanitaria de 2 piezas AVM se puede utilizar en tuberías de procesos farmacéuticos y biotecnológicos para transferencia de líquidos, preparación de tampones, sistemas de biorreactores, líneas de proceso estériles, sistemas CIP y fluidos de alta pureza manipulación. La construcción de acero inoxidable en contacto con el producto y el acabado superficial sanitario disponible son adecuados para aplicaciones donde la limpieza y el control de la contaminación son importantes.
Las aplicaciones típicas incluyen procesamiento de lácteos, producción de leche y yogur, procesamiento de bebidas, producción de jugos, sistemas de cervecería y transferencia de ingredientes alimentarios. El funcionamiento neumático permite integrar la válvula en sistemas automatizados. líneas de transferencia y procesamiento.
La válvula se puede utilizar para el procesamiento de champú, loción, crema y otros productos líquidos o semilíquidos. los sanitarios La construcción respalda la limpieza de rutina y ayuda a reducir la acumulación de productos dentro de la tubería del proceso.
Las aplicaciones incluyen transferencia de líquidos químicos finos, sistemas de servicios públicos limpios, distribución higiénica de líquidos y control de fluidos de proceso donde se requiere una construcción de acero inoxidable y una operación automatizada repetible.

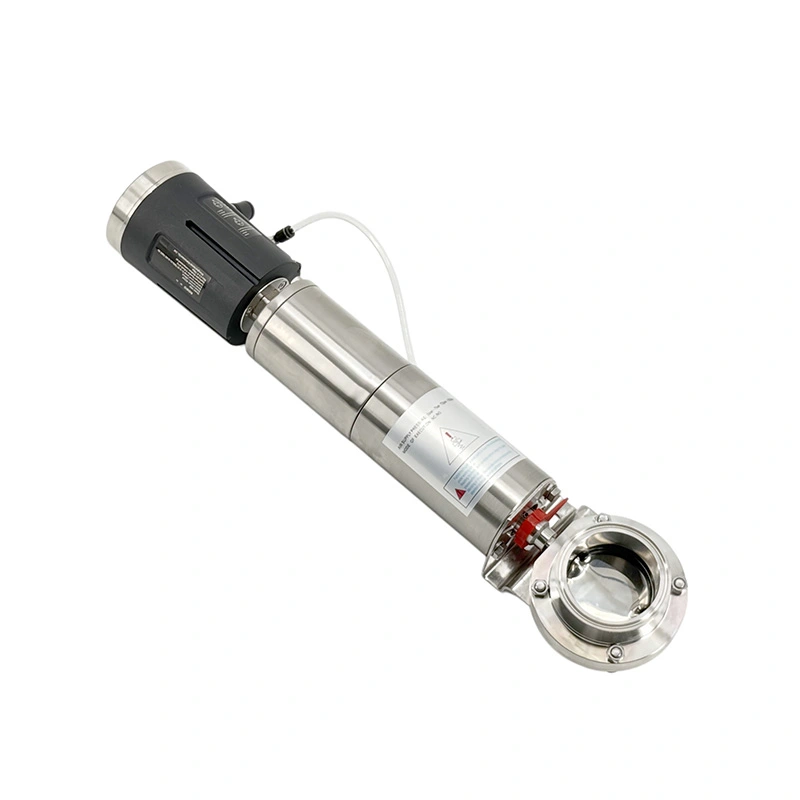

Los componentes principales incluyen un cuerpo de válvula sanitaria de dos piezas, disco de acero inoxidable, eje de válvula y sellado de elastómero. sistema y actuador neumático. Controladores inteligentes opcionales, válvulas solenoides, sensores de posición y NPN/PNP Se pueden agregar sensores de posición límite de acuerdo con los requisitos de automatización del sistema de proceso.
| Especificación técnica | Detalles |
| Tipo de producto | Válvula de mariposa neumática sanitaria de 2 piezas |
| Material de contacto del producto | 304L / 316L (1.4307 / 1.4404) Forjado |
| Material sin contacto | 304 (1,4301) |
| Certificado de materiales | EN 10204 3.1B Disponible |
| Sello estándar | EPDM |
| Sello opcional | FPM, Silicona, NBR |
| Cumplimiento del sello | FDA 177.2600 |
| Temperatura de trabajo | -20°C a +135°C (EPDM) |
| Temperatura de esterilización | 150°C, máx. 20 minutos |
| Presión de trabajo | 0–10 barras |
| Controlar la presión del aire | 5–8 barras |
| Tipo de conexión | Tri-Clamp / Soldadura / Abrazadera / Brida |
| Operación | Manual / Neumático |
| Método de limpieza | Compatible con CIP/SIP |
| Estándares | SMS, DIN, 3-A, ISO |
| Acabado de superficie interna | Ra ≤0,8 µm |
| Acabado de superficie externa | Ra ≤1,6 µm |
| Accesorios opcionales | Controlador Inteligente, Válvula Solenoide, Sensor de Posición, 2 Sensores de Posición Límite NPN/PNP |

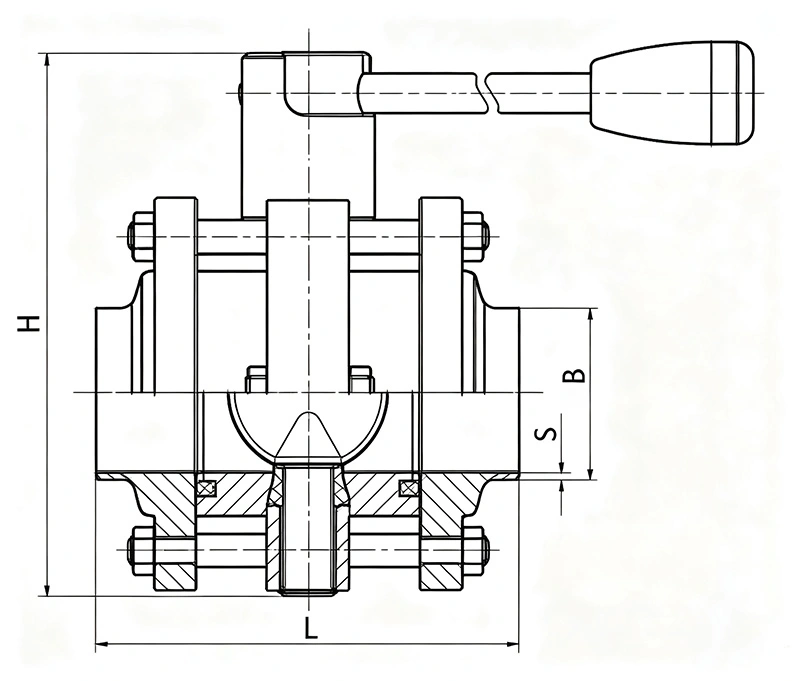

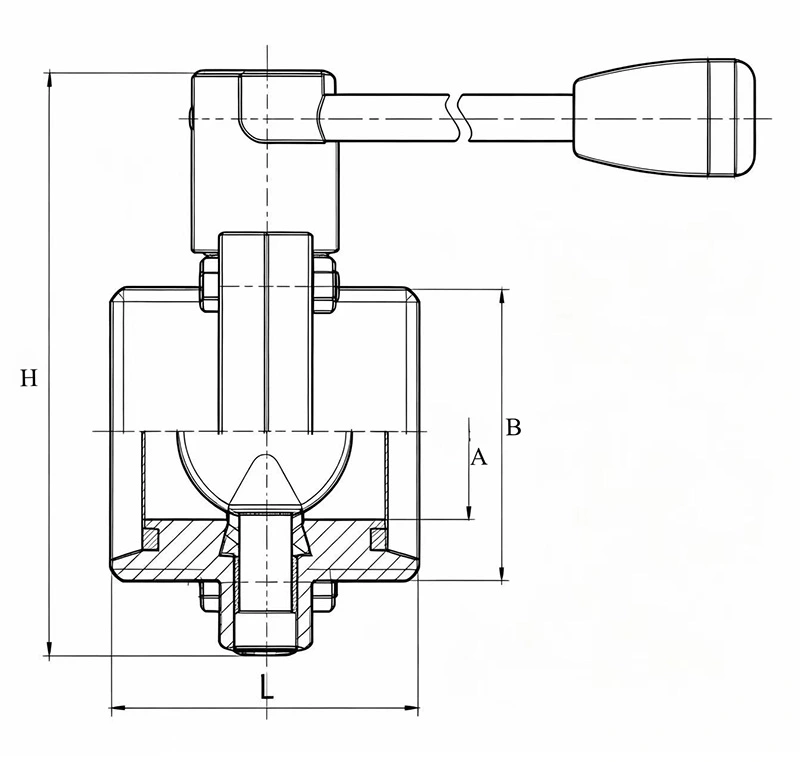

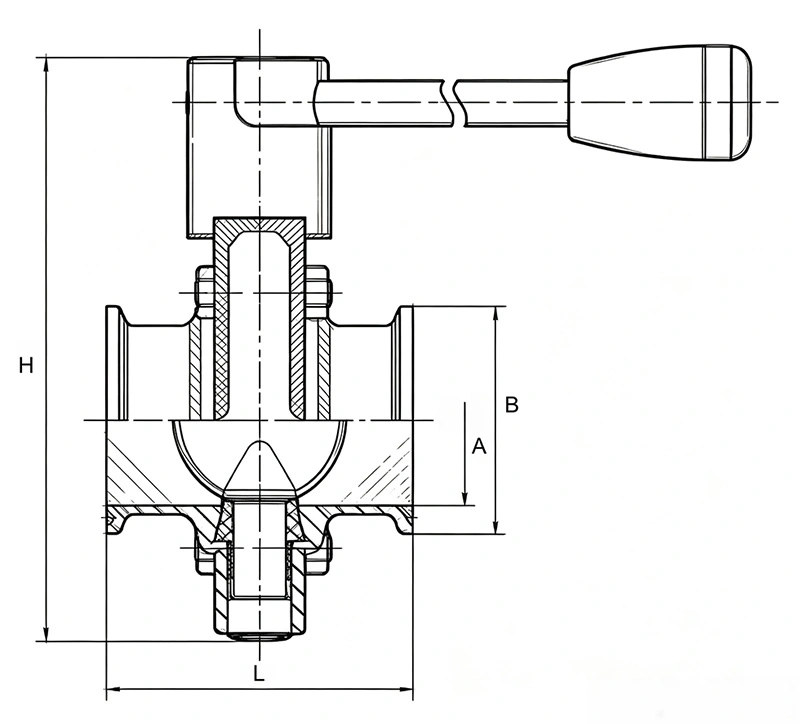

| Tamaño | A | B | L | H |
| DN20 | 20 | 34 | 66 | 113.5 |
| DN25 | 26 | 50.5 | 66 | 113.5 |
| DN32 | 32 | 50.5 | 66 | 125.5 |
| DN40 | 38 | 50.5 | 68 | 132.5 |
| DN50 | 50 | 64 | 70 | 145 |
| DN65 | 66 | 91 | 72 | 163 |
| DN80 | 81 | 106 | 92 | 190 |
| DN100 | 100 | 119 | 98 | 210 |
| DN125 | 125 | 155 | 106 | 239 |
| DN150 | 150 | 183 | 120 | 288 |
| Tamaño | A | B | L | H |
| 1" | 22.1 | 50.5 | 66 | 113.5 |
| 1,5" | 34.8 | 50.5 | 68 | 132.5 |
| 2" | 47.5 | 64 | 70 | 145 |
| 2,5" | 60.2 | 77.5 | 72 | 163 |
| 3" | 72.9 | 91 | 80 | 190 |
| 4" | 97.38 | 119 | 94 | 210 |

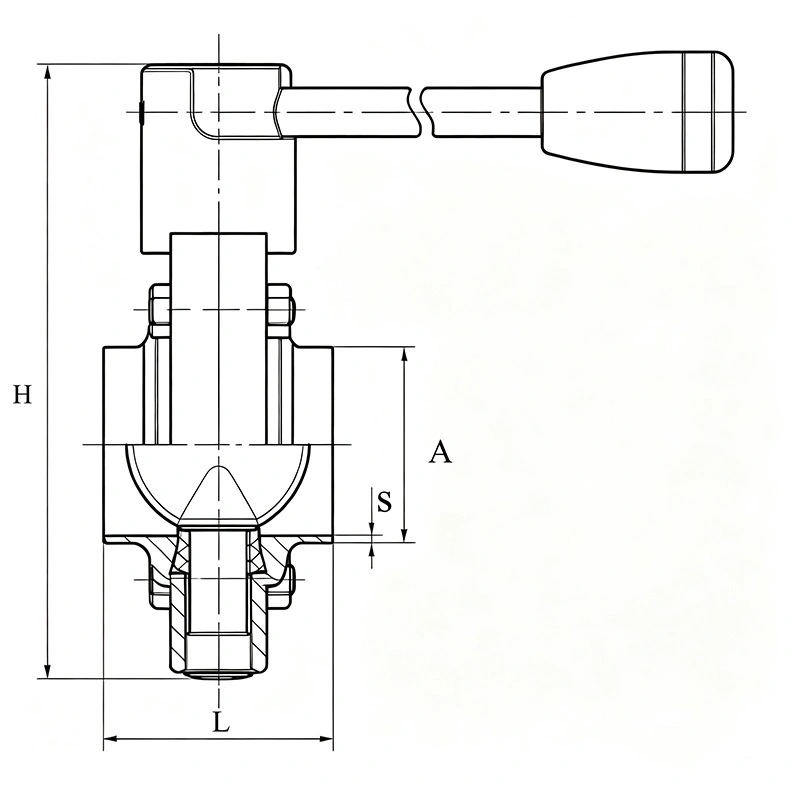

| Tamaño | A | S | L | H |
| DN20 | 22 | 1.5 | 44 | 113.5 |
| DN25 | 28 | 1.5 | 44 | 113.5 |
| DN32 | 34 | 1.5 | 48 | 125.5 |
| DN40 | 40 | 1.5 | 48 | 132.5 |
| DN50 | 52 | 1.5 | 48 | 145 |
| DN65 | 70 | 2 | 50 | 163 |
| DN80 | 85 | 2 | 56 | 190 |
| DN100 | 104 | 2 | 60 | 210 |
| DN125 | 129 | 2 | 70 | 239 |
| DN150 | 154 | 2 | 80 | 288 |
| Tamaño | A | S | L | H |
| 1" | 25.4 | 1.25 | 44 | 113.5 |
| 1,5" | 38.1 | 1.25 | 48 | 132.5 |
| 2" | 50.8 | 1.25 | 48 | 145 |
| 2,5" | 63.5 | 1.5 | 50 | 163 |
| 3" | 76.2 | 1.6 | 56 | 190 |
| 4" | 101.6 | 2 | 60 | 210 |
| Tamaño | A | B | L | H |
| DN20 | 20 | RD44×1/6" | 66 | 113.5 |
| DN25 | 26 | RD52×1/6" | 66 | 113.5 |
| DN32 | 32 | RD58×1/6" | 66 | 125.5 |
| DN40 | 38 | RD65×1/6" | 68 | 132.5 |
| DN50 | 50 | RD78×1/6" | 70 | 145 |
| DN65 | 66 | RD95×1/6" | 72 | 163 |
| DN80 | 81 | RD110×1/4" | 92 | 190 |
| DN100 | 100 | RD130×1/4" | 98 | 210 |
| DN125 | 125 | RD160×1/4" | 106 | 239 |
| DN150 | 150 | RD190×1/4" | 120 | 288 |
| Tamaño | A | B | L | H |
| 1" | 22.1 | RD37.13×1/6" | 66 | 113.5 |
| 1,5" | 34.8 | RD50.65×1/6" | 68 | 132.5 |
| 2" | 47.5 | RD64.16×1/6" | 70 | 145 |
| 2,5" | 60.2 | RD77.67×1/6" | 80 | 163 |
| 3" | 72.9 | RD91.19×1/6" | 80 | 190 |
| 4" | 97.6 | RD119.25×1/6" | 96 | 210 |
| Tamaño | A | B | L | H |
| 1" | 22.1 | 45,72×8TPI ACME | 66 | 113.5 |
| 1,5" | 34.8 | 58,42×8TPI ACME | 68 | 132.5 |
| 2" | 47.5 | 72,72×8TPI ACME | 70 | 145 |
| 2,5" | 60.2 | 85,42×8TPI ACME | 80 | 163 |
| 3" | 72.9 | 98,12×8TPI ACME | 80 | 190 |
| 4" | 97.6 | 123,52×6TPI ACME | 96 | 210 |
| Tamaño | A | B | L | H |
| 1" | 22.1 | 37,13×8TPI ACME | 66 | 113.5 |
| 1,5" | 34.8 | 50,65×8TPI ACME | 68 | 132.5 |
| 2" | 47.5 | 64,16×8TPI ACME | 70 | 145 |
| 2,5" | 60.2 | 77,67×8TPI ACME | 80 | 163 |
| 3" | 72.9 | 91,19×8TPI ACME | 80 | 190 |
| 4" | 97.6 | 125,9×6TPI ACME | 96 | 210 |
| Tamaño | A | B | L | H |
| 1" | 22.1 | 37,13×8TPI ACME | 66 | 113.5 |
| 1,5" | 34.8 | 50,65×8TPI ACME | 68 | 132.5 |
| 2" | 47.5 | 64,16×8TPI ACME | 70 | 145 |
| 2,5" | 60.2 | 77,67×8TPI ACME | 80 | 163 |
| 3" | 72.9 | 91,19×8TPI ACME | 80 | 190 |
| 4" | 97.6 | 125,9×6TPI ACME | 96 | 210 |
| Tamaño | S | B | L | H |
| DN25 | 1.5 | 29 | 100 | 113.5 |
| DN32 | 1.5 | 35 | 100 | 125.5 |
| DN40 | 1.5 | 41 | 100 | 132.5 |
| DN50 | 1.5 | 53 | 110 | 145 |
| DN65 | 2 | 70 | 114 | 163 |
| DN80 | 2 | 85 | 130 | 190 |
| DN100 | 2 | 104 | 135 | 210 |
| DN125 | 2 | 129 | 160 | 239 |
| DN150 | 2 | 154 | 180 | 288 |
| Tamaño | S | B | L | H |
| 1" | 1.65 | 25.4 | 100 | 113.5 |
| 1,5" | 1.65 | 38.1 | 100 | 132.5 |
| 2" | 1.65 | 50.8 | 110 | 145 |
| 2,5" | 1.65 | 63.5 | 114 | 163 |
| 3" | 1.65 | 76.2 | 130 | 190 |
| 4" | 2.11 | 101.6 | 135 | 210 |
Al seleccionar una válvula de mariposa neumática sanitaria AVM, el comprador debe confirmar el tamaño de la tubería, la conexión estándar, material de contacto con el producto, material del sello, presión de operación, temperatura, presión de aire de control y modo de actuador requerido.
Para los sistemas CIP/SIP, el material de sellado seleccionado debe compararse con los productos químicos de limpieza reales, el proceso temperatura y ciclo de esterilización. Para equipos automatizados, la configuración del actuador y los opcionales Los accesorios de control de posición deben especificarse junto con la válvula.
El estándar de conexión también debe coincidir con el sistema de tuberías sanitarias existente. Seleccionar la conexión correcta en La etapa de adquisición ayuda a evitar adaptadores adicionales o modificaciones de tuberías durante la instalación.
Antes de realizar el pedido, la válvula debe seleccionarse según el tamaño de la tubería, el estándar de conexión, el medio de proceso, presión de trabajo, temperatura de funcionamiento, material del sello y modo de funcionamiento neumático requerido. Para automatizado sistemas, también se deben confirmar los accesorios de control requeridos.
Para aplicaciones higiénicas que utilizan CIP o SIP, se debe comparar el material del sello y la temperatura de esterilización. el ciclo de limpieza real. Para instalaciones neumáticas se especifica una presión de aire de control de 5 a 8 bar. serie.
La principal diferencia en la selección de esta válvula no es simplemente el tamaño de la válvula. El modo de funcionamiento neumático, sanitario. La conexión, el material de sellado y el tratamiento de la superficie pueden afectar directamente el rendimiento de la válvula dentro del entorno completo. sistema de proceso.
Por ejemplo, una línea farmacéutica puede priorizar las piezas 316L en contacto con el producto, la selección adecuada de elastómeros, tratamiento superficial higiénico y compatibilidad CIP/SIP, mientras que una línea de procesamiento de alimentos puede poner mayor énfasis en compatibilidad de conexión y ciclos automatizados frecuentes. Selección de la válvula según el proceso completo Las condiciones ayudan a evitar reemplazos o modificaciones innecesarios después de la instalación.
El plazo de producción estándar de AVM es generalmente de 2 a 4 semanas, dependiendo de la cantidad del pedido, las especificaciones de la válvula, configuración de conexión y disponibilidad de material. El calendario de entrega debe confirmarse antes de realizar el pedido, especialmente para requisitos urgentes o personalizados.
El acuerdo de pago estándar es un depósito del 30% y un saldo del 70% antes del envío por T/T o L/C. Los pedidos de pequeño valor pueden Requerir el pago completo antes de la producción. Los términos específicos se pueden confirmar según el pedido.
La válvula está protegida con embalaje adecuado para transporte internacional. Se pueden utilizar cajas de papel y madera. para ayudar a proteger el cuerpo de la válvula de acero inoxidable, los extremos de conexión, el actuador y otros componentes durante el manejo y envío.
Sí. Dependiendo de los requisitos de automatización, la válvula se puede configurar con un controlador inteligente, solenoide válvula, sensor de posición o sensores de posición límite NPN/PNP. Los accesorios requeridos deben especificarse cuando ordenar.
EPDM es el material de sellado estándar, mientras que FPM, silicona y NBR son opciones disponibles. La selección debe basarse en el medio del proceso, la temperatura de funcionamiento, los productos químicos de limpieza y las condiciones de esterilización en lugar de utilizar el El mismo material de sellado para cada aplicación.
