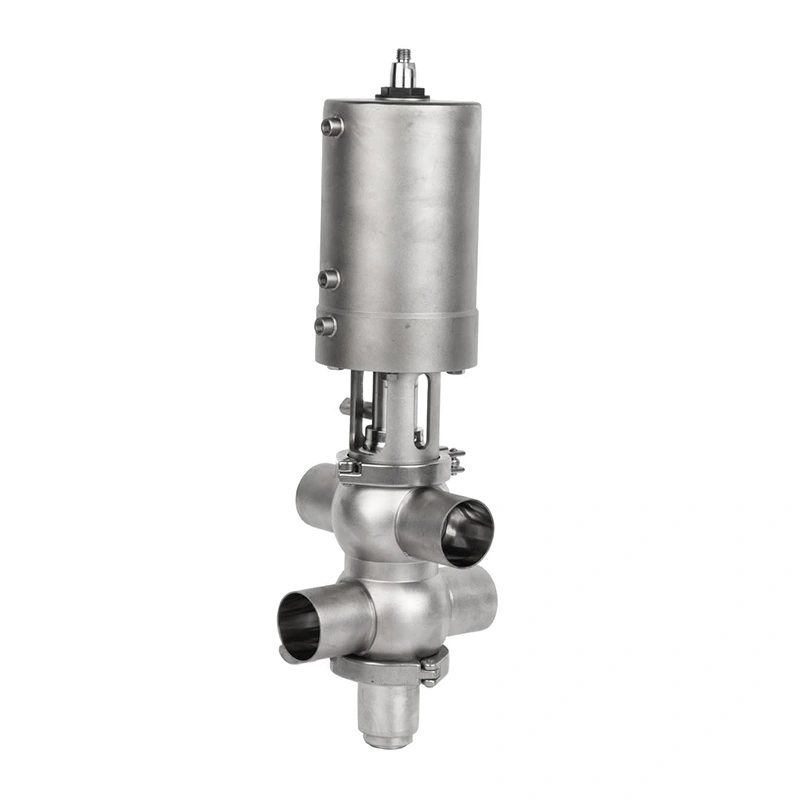

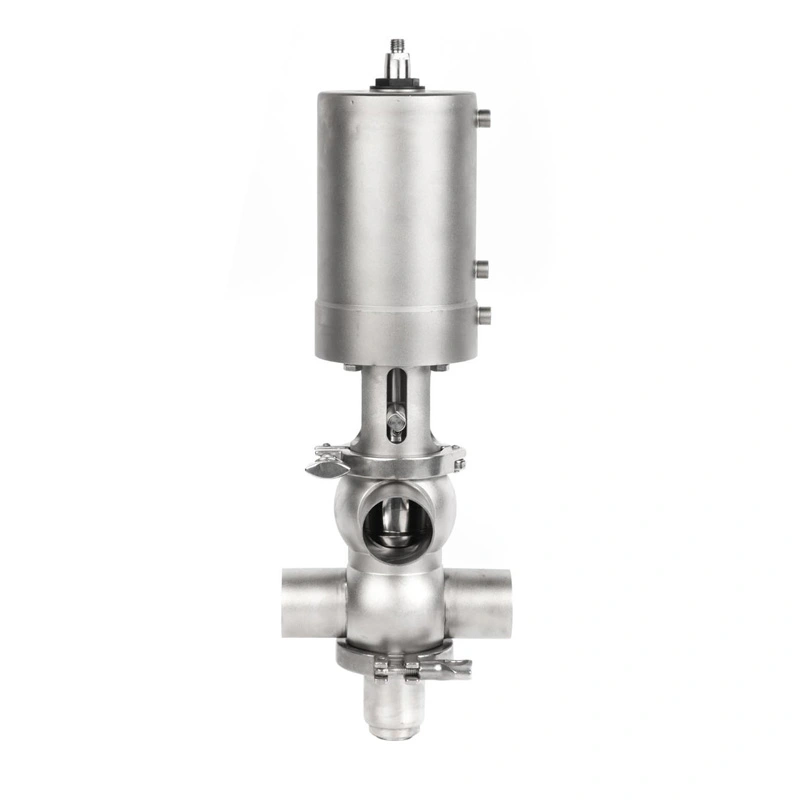

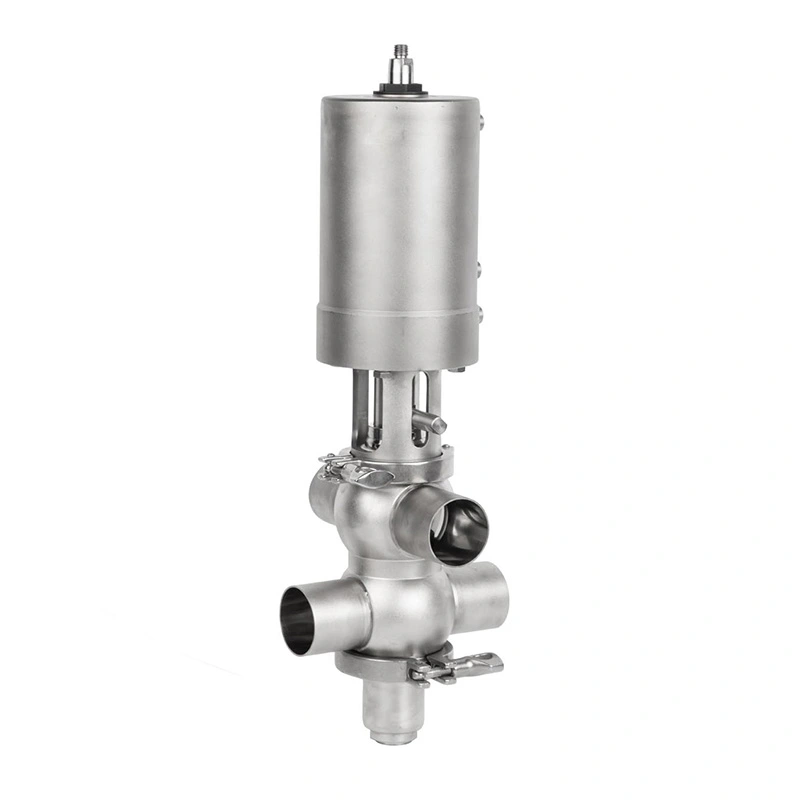

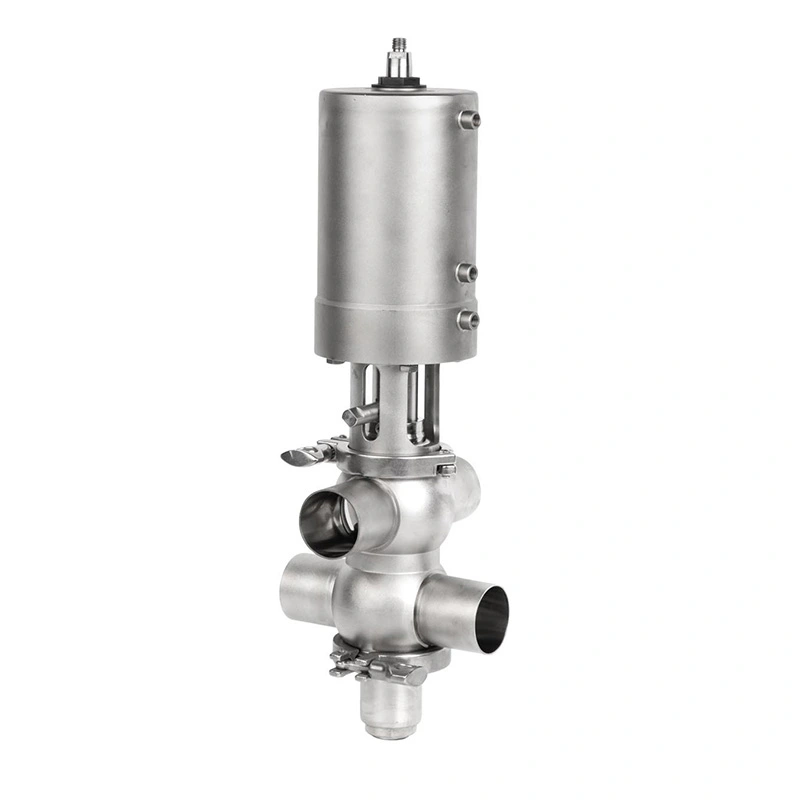

En comparación con las disposiciones de válvulas de asiento único convencionales, la válvula antimezcla inteligente de doble asiento AVM Sanitary puede simplificar el diseño de tuberías, reducir la cantidad de válvulas requeridas y admitir el procesamiento simultáneo del producto y Limpieza CIP. Es adecuado para aplicaciones exigentes en alimentos y bebidas, lácteos, cervecería, productos farmacéuticos, biotecnología y otras industrias de procesamiento higiénico.
En el procesamiento higiénico, evitar que se mezclen los productos es más importante que simplemente controlar el flujo. Una falla de válvula, Un sello dañado o un proceso de limpieza incompleto pueden provocar contaminación cruzada, tiempo de inactividad de la producción, pérdida de producto, y costos de mantenimiento adicionales.
El diseño a prueba de mezclas de doble asiento de AVM aborda estos riesgos mediante la creación de una cámara de fuga controlada entre dos Puntos de sellado independientes. Si un sello presenta una fuga, el medio se dirige hacia el drenaje atmosférico en lugar de que ingresar a la línea de proceso opuesta.
Este diseño proporciona a los compradores una combinación práctica de separación de medios, detección de fugas, limpieza higiénica, compatibilidad de automatización y eficiencia de procesos.

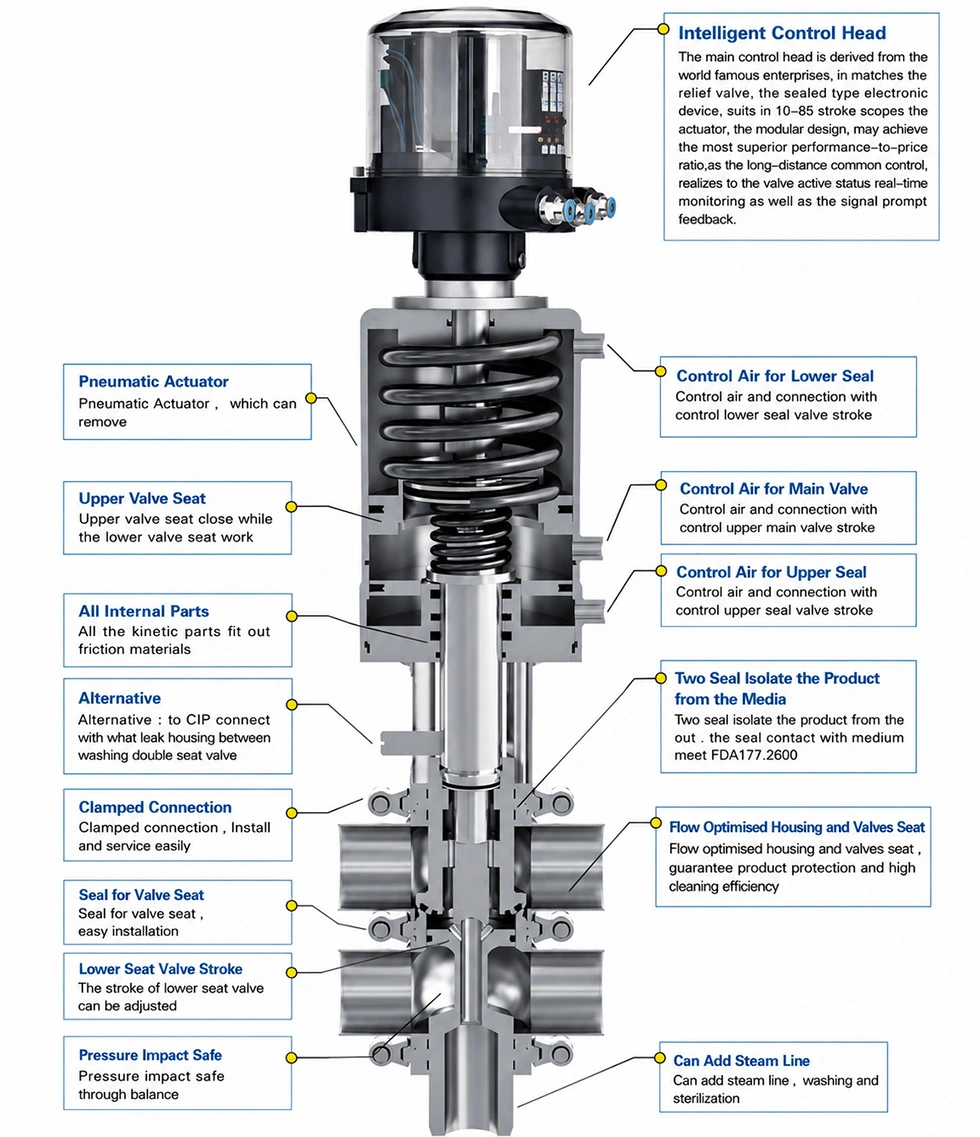

La válvula incorpora dos sellos de asiento independientes. Cuando la válvula está cerrada, los sellos superior e inferior aíslan el dos medios de proceso y forman una cámara de fuga entre ellos.
En condiciones normales de funcionamiento, ambos sellos permanecen cerrados y los dos medios permanecen completamente separados.
La cámara de fuga intermedia está conectada a un drenaje atmosférico. Si cualquiera de los puntos de sellado falla, la fuga El medio ingresa a la cámara y se descarga a través de la salida de fuga.
Esto proporciona una importante ventaja de seguridad: se puede detectar una falla en el sello antes de que el medio con fuga alcance el línea de productos opuesta.
Una fuga visible en el drenaje también puede proporcionar una indicación inmediata de que es posible que sea necesario realizar una inspección o reemplazar el sello. requerido.
La válvula AVM Mixproof está diseñada para CIP (limpieza in situ) y admite procesos de esterilización sin necesidad de Desmantelamiento rutinario.
Los vástagos de las válvulas superior e inferior y la cámara de fugas se pueden limpiar y esterilizar como parte del ciclo del proceso. ayudando a reducir los requisitos de limpieza manual y mejorar la confiabilidad higiénica general.
Dos posiciones de sellado independientes separan diferentes medios de proceso y reducen el riesgo de contacto entre productos o contaminación cruzada producto-CIP.
Esto hace que la válvula sea particularmente adecuada para líneas de producción que manejan diferentes productos o fluidos de limpieza dentro el mismo sistema de tuberías.
La configuración a prueba de mezclas puede permitir que las operaciones de producción y CIP se realicen en diferentes rutas de flujo al mismo tiempo. tiempo.
Esto puede reducir las interrupciones de producción y mejorar la utilización del equipo en comparación con las válvulas tradicionales. arreglos que requieren paradas de proceso más extensas.
Una válvula antimezcla de doble asiento puede reemplazar la disposición funcional de dos o más válvulas convencionales de asiento simple en configuraciones de tuberías adecuadas.
Esto ayuda a reducir la complejidad de la instalación, ahorrar espacio y proporcionar una mayor flexibilidad al diseñar instalaciones higiénicas. sistemas de proceso.
Las superficies lisas de contacto con el producto y un diseño de patas muertas bajas ayudan a reducir las áreas donde los residuos del producto o los microorganismos podría acumularse.
La construcción higiénica también admite una limpieza CIP eficiente y ayuda a mantener condiciones de proceso constantes.
Para líneas de procesamiento automatizadas, AVM ofrece controladores inteligentes y sensores de posición opcionales.
Estos accesorios se pueden integrar en sistemas de control de válvulas automatizados para proporcionar un posicionamiento confiable de la válvula y mejorar el seguimiento del proceso.
AVM proporciona la válvula sanitaria inteligente a prueba de mezclas de doble asiento con múltiples configuraciones de conexión para combinar diferentes requisitos higiénicos de tuberías.
Las conexiones Tri-Clamp se utilizan ampliamente en tuberías higiénicas de alimentos, lácteos, bebidas, productos farmacéuticos y biotecnología. sistemas. El diseño permite una instalación, inspección y mantenimiento convenientes.
Las conexiones soldadas a tope proporcionan una conexión higiénica permanente con una transición interna suave. son adecuados para líneas de proceso donde minimizar las grietas y mantener la limpieza de las tuberías son prioridades.
Las configuraciones con bridas son adecuadas para sistemas de proceso que requieren conexiones mecánicas robustas y convenientes. integración de equipos.
Se pueden utilizar configuraciones roscadas para disposiciones de tuberías higiénicas compatibles donde la instalación compacta y Se requiere una conexión conveniente.
Nota: El tipo de conexión apropiado debe seleccionarse de acuerdo con el estándar de tubería existente, el medio de proceso, requisitos de presión y condiciones de instalación.
| Artículo | Especificación |
| Producto | Válvula sanitaria inteligente a prueba de mezclas de doble asiento |
| Marca | MAV |
| Tamaño de la válvula | DN40–DN100 |
| Presión máxima de trabajo | Hasta 5 bares |
| Temperatura de trabajo | -10°C a +135°C, dependiendo del material de sellado |
| Material de contacto del producto | SS316L |
| Material que no está en contacto con el producto | SS304 |
| Tipos de conexión | Tri-Clamp, soldadura a tope, brida, rosca |
| Materiales de sellado | EPDM, FKM, Silicona |
| Cumplimiento del sello | Materiales de sellado que cumplen con FDA 177.2600 |
| Limpieza | PIC |
| Esterilización | SIP / temperatura de esterilización nominal |
| Accesorios opcionales | Controlador inteligente, sensor de posición |
Los componentes que entran en contacto con el producto están fabricados en acero inoxidable SS316L, lo que proporciona una solución de material adecuada. para entornos de procesamiento higiénicos donde la resistencia a la corrosión y la facilidad de limpieza son importantes.
Los componentes que no entran en contacto con el producto utilizan acero inoxidable SS304, lo que proporciona un equilibrio entre el rendimiento mecánico y costo total del equipo.
La configuración del material está diseñada para cumplir con los requisitos de los equipos de proceso sanitario manteniendo al mismo tiempo operación confiable durante ciclos repetidos de limpieza y producción.
AVM ofrece opciones de sellado de EPDM, FKM y silicona de acuerdo con los requisitos de los diferentes medios de proceso y condiciones de funcionamiento.
Los materiales de sellado disponibles cumplen con los requisitos de FDA 177.2600, lo que los hace adecuados para aplicaciones donde El cumplimiento del elastómero es una consideración de compra importante.
El material del sello final debe seleccionarse según el medio del proceso, la temperatura de funcionamiento y la limpieza. productos químicos, condiciones de esterilización y vida útil requerida.
Para líneas de producción automatizadas, la válvula sanitaria inteligente a prueba de mezclas de doble asiento AVM puede equiparse con opcional Componentes de control inteligentes.
El controlador inteligente admite el funcionamiento automatizado de la válvula, mientras que el sensor de posición puede proporcionar la posición de la válvula. retroalimentación al sistema de control.
Esto hace que la válvula sea adecuada para la integración en sistemas de procesamiento higiénico automatizados donde la válvula precisa Se requiere secuenciación, monitoreo de procesos y reducción de la intervención manual.
La válvula se puede utilizar en tuberías de productos higiénicos donde se transportan diferentes bebidas, alimentos líquidos o soluciones de limpieza. deben permanecer separados durante la producción.
Las plantas lácteas requieren un control estricto de la contaminación del producto y de los procesos de limpieza. La estructura de doble asiento proporciona una solución eficaz para separar productos lácteos de fluidos CIP.
Los procesos de elaboración de cerveza implican múltiples medios líquidos y ciclos de limpieza frecuentes. La válvula AVM Mixproof puede ayudar a mejorar separación de rutas de flujo y respaldar operaciones de limpieza automatizadas.
La producción farmacéutica requiere altos estándares de limpieza, control de procesos y prevención de contaminación. el La construcción higiénica y la capacidad CIP/SIP hacen que la válvula sea adecuada para sistemas de procesos farmacéuticos compatibles.
Los procesos biotecnológicos a menudo requieren una manipulación controlada de los medios y condiciones higiénicas estrictas. el doble asiento El diseño de sellado ayuda a mantener la separación entre diferentes fluidos de proceso.
Elegir la válvula antimezcla correcta requiere más que seleccionar el tamaño de la válvula. Los compradores deben confirmar lo siguiente parámetros con AVM:
1. Tamaño de la tubería: DN40–DN100
2. Medio de proceso: producto, agua, solución CIP u otro fluido compatible
3. Presión de trabajo: máximo hasta 5 bar
4. Temperatura de funcionamiento: -10 °C a +135 °C dependiendo de la selección del sello
5. Material del sello: EPDM, FKM o silicona
6. Estándar de conexión: Tri-Clamp, soldadura a tope, brida o rosca
7. Método de limpieza: requisitos CIP
8. Requisitos de esterilización: SIP y temperatura de esterilización nominal
9. Requisitos de automatización: controlador inteligente y/o sensor de posición
10. Requisitos de materiales: piezas en contacto con el producto SS316L y piezas sin contacto con el producto SS304
Proporcionar estos parámetros antes de realizar el pedido ayuda a AVM a recomendar la configuración y el sellado de válvula adecuados. solución.
| Comparación | Válvula antimezcla de doble asiento AVM | Disposición de válvula convencional de asiento único |
| Separación de medios | Estructura de sellado doble independiente | Depende de múltiples válvulas y tuberías |
| Protección contra la contaminación cruzada | La cámara de fuga proporciona una descarga controlada | Mayor dependencia de la disposición de las válvulas |
| Producción + PIC | Admite operaciones simultáneas adecuadas | A menudo requiere aislamiento adicional |
| Detección de fugas | Cámara de fuga atmosférica | Depende del diseño del sistema |
| Cantidad de válvulas | Puede reemplazar múltiples válvulas de asiento único en aplicaciones adecuadas | Es posible que se requieran más válvulas |
| Limpieza | Diseño higiénico compatible con CIP | Depende de la configuración de válvula individual |
| Automatización | Controlador inteligente y sensor de posición opcionales | Depende del sistema de control seleccionado |
| Complejidad de instalación | Puede simplificar la disposición de tuberías adecuadas | Puede requerir más válvulas y conexiones. |
AVM se centra en soluciones de válvulas de proceso higiénicas diseñadas en función de los requisitos reales de alimentos, bebidas, lácteos, sistemas de procesamiento farmacéutico, cervecero y biotecnológico.
La válvula sanitaria inteligente a prueba de mezclas de doble asiento combina una construcción de contacto con el producto SS316L, independiente sellado de doble asiento, detección de fugas atmosféricas, compatibilidad CIP/SIP y control inteligente opcional.
Para los compradores que buscan un fabricante y proveedor confiable de válvulas sanitarias a prueba de mezclas, AVM puede proporcionar válvulas configuraciones basadas en el tamaño de la tubería, el tipo de conexión, el medio de proceso, el material del sello, las condiciones de operación y Requisitos de automatización.
Una válvula sanitaria a prueba de mezcla de doble asiento es una válvula de proceso higiénica diseñada para separar dos medios de proceso diferentes. dentro del mismo cuerpo de válvula. Dos sellos independientes crean una cámara de fuga entre las rutas del medio para reducir la riesgo de contaminación cruzada.
Si un sello falla, el medio con fuga ingresa a la cámara de fuga intermedia y se descarga a través del Salida de fuga atmosférica. Esto evita que el medio con fugas entre directamente en la línea de proceso opuesta y proporciona una indicación visible de un posible problema de sellado.
Sí. La válvula está diseñada para limpieza CIP, lo que permite detectar áreas de flujo interno, vástagos de válvula y fugas relevantes. La cámara se limpiará como parte del proceso de limpieza sin necesidad de realizar un desmontaje rutinario.
Sí. El diseño higiénico, el material de contacto con el producto SS316L, la capacidad CIP/SIP y el control automatizado opcional hacen la válvula adecuada para aplicaciones de procesamiento farmacéutico compatibles. Se debe evaluar el sistema completo. según los requisitos higiénicos y reglamentarios específicos del cliente.
AVM ofrece materiales de sellado de EPDM, FKM y silicona. El material apropiado depende del medio de proceso, temperatura, productos químicos de limpieza y condiciones de esterilización.
El rango de tamaño estándar proporcionado es DN40–DN100. Los compradores deben confirmar el tamaño requerido según el flujo de la tubería. velocidad, estándar de conexión y requisitos del proceso.
La presión máxima de trabajo es de hasta 5 bar. La presión de funcionamiento real debe confirmarse según el valor seleccionado. configuración de la válvula y condiciones de aplicación.
Sí. AVM ofrece controladores inteligentes y sensores de posición opcionales para la integración con sistemas de procesos automatizados y monitoreo de la posición de la válvula.
Si su línea de proceso necesita manejar dos medios diferentes y al mismo tiempo minimizar el riesgo de contaminación cruzada, AVM Sanitary La válvula inteligente a prueba de mezclas de doble asiento proporciona una solución práctica para el aislamiento higiénico del flujo.
Envíe a AVM el tamaño de su tubería, el medio de proceso, la presión de trabajo, la temperatura de funcionamiento, el tipo de conexión y el sello. requisitos, condiciones CIP/SIP y requisitos de automatización. AVM puede ayudar a determinar una válvula antimezcla adecuada configuración para su sistema de procesamiento sanitario.
