A diferencia de las válvulas de diafragma de dos vías estándar que solo brindan un control simple de encendido/apagado, la configuración de tres vías permite a los operadores desviar, combinar o seleccionar el flujo de proceso entre diferentes tuberías. El diafragma crea una completa barrera entre el medio del proceso y el mecanismo operativo, lo que ayuda a prevenir la contaminación y las fugas externas mientras compatible con una limpieza CIP y SIP confiable.
La válvula de diafragma sanitaria de 3 vías está fabricada en acero inoxidable 316L con superficie lisa y electropulida. superficies de contacto con el producto y pueden equiparse con accionamiento manual o neumático para diferentes procesos de control requisitos.
La estructura de tres puertos permite que la válvula AVM administre múltiples rutas de proceso desde un solo conjunto de válvula. Dependiendo de la configuración del cuerpo seleccionada y la posición de funcionamiento, la válvula puede dirigir el fluido de una entrada a otra. ya sea salida o combine el flujo de diferentes líneas en una salida común.
Esta configuración es particularmente útil cuando los sistemas de producción requieren una selección frecuente de ingredientes, medios transferencia, conmutación de tuberías o cambio de lotes sin instalar varias válvulas de cierre individuales.
El diafragma flexible separa el fluido del proceso del vástago de la válvula y el actuador, creando una barrera de sellado resistente a la contaminación. Este diseño elimina la necesidad de un empaque convencional alrededor del vástago. y ayuda a prevenir fugas en el proceso durante operaciones de conmutación repetidas.
La suave geometría interna también reduce las áreas donde el líquido puede quedar atrapado, lo que facilita la limpieza y Mejora de la recuperación del producto.

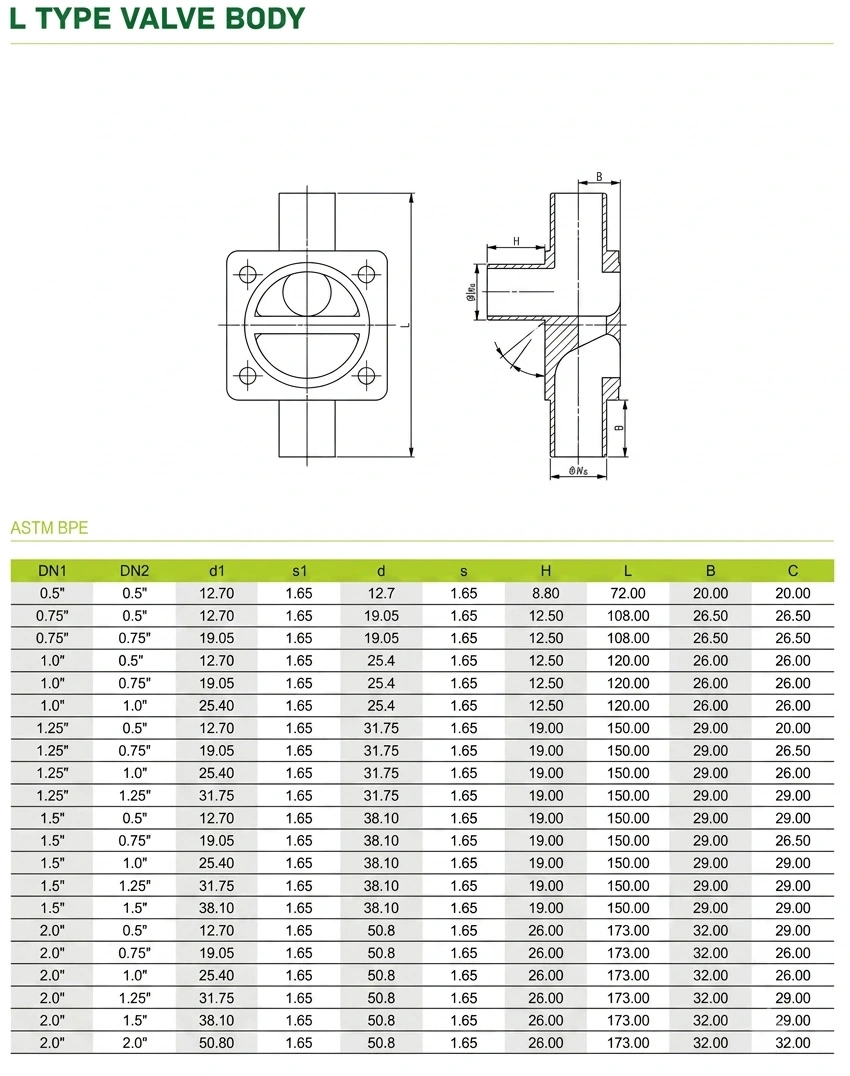

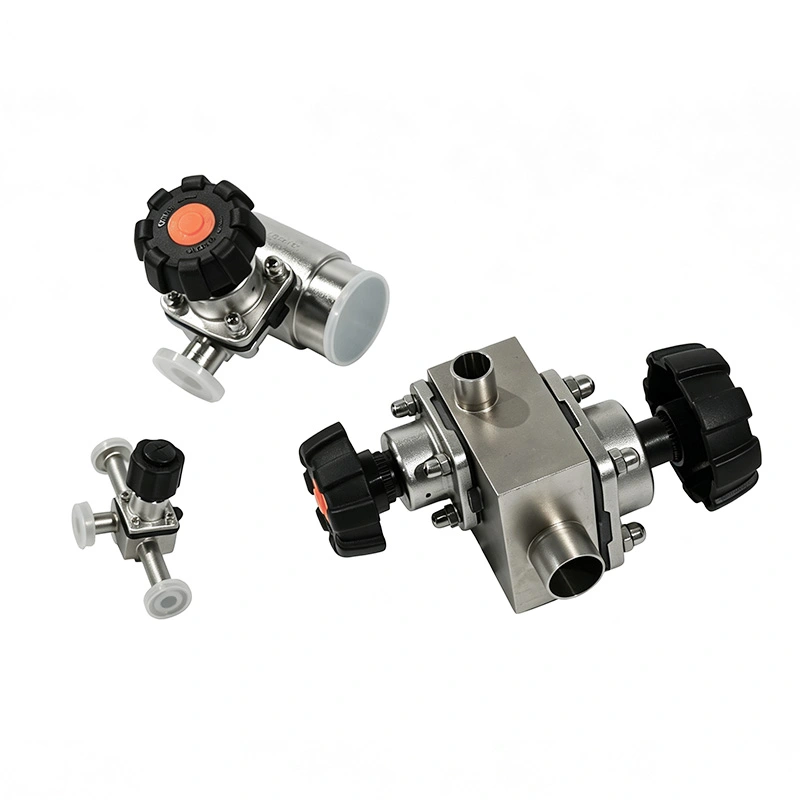

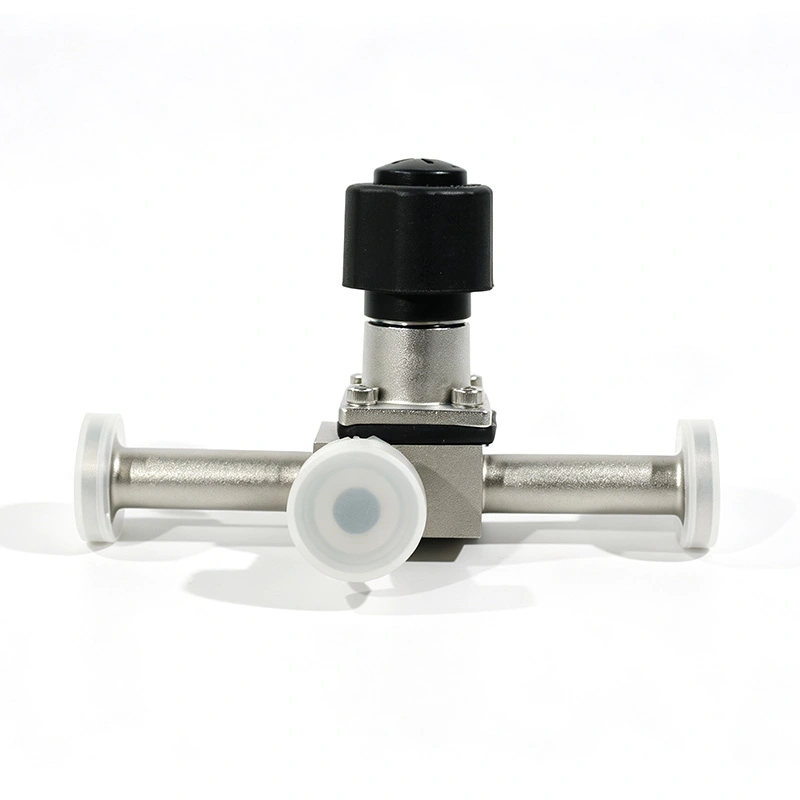

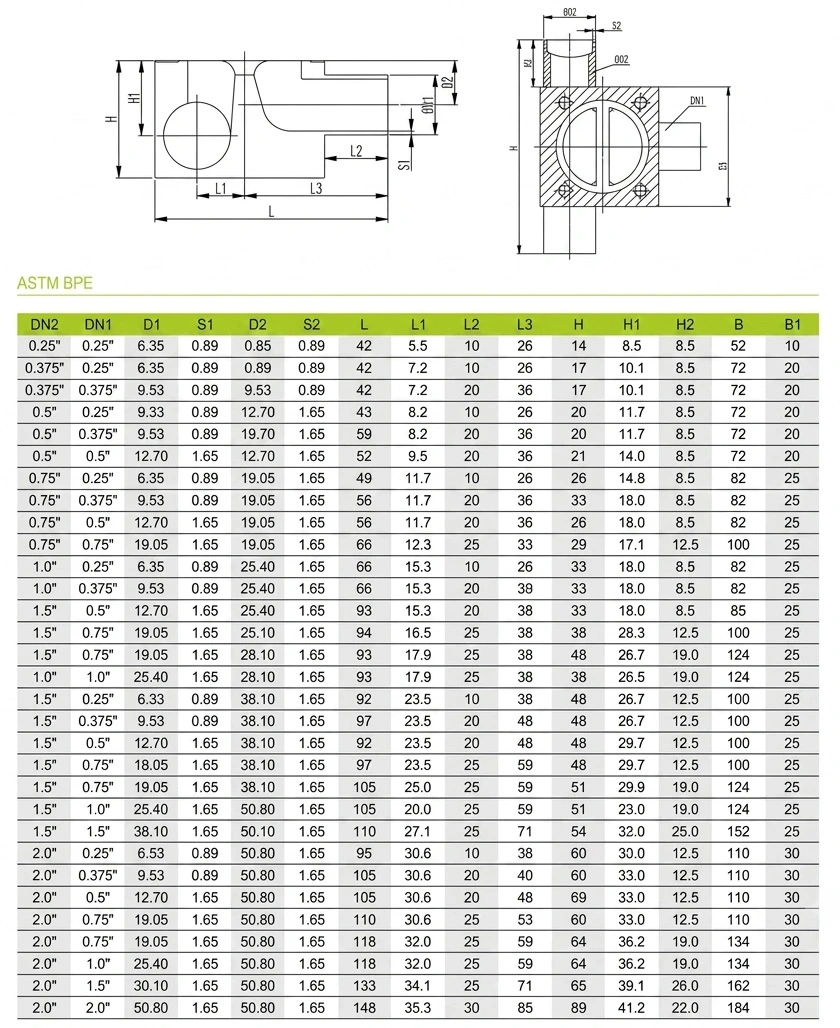

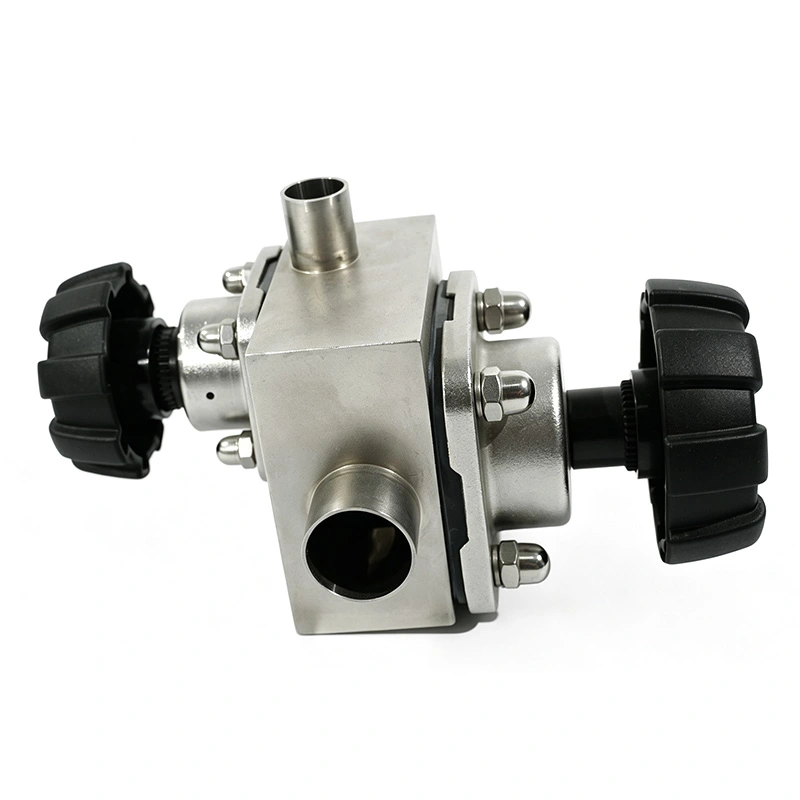

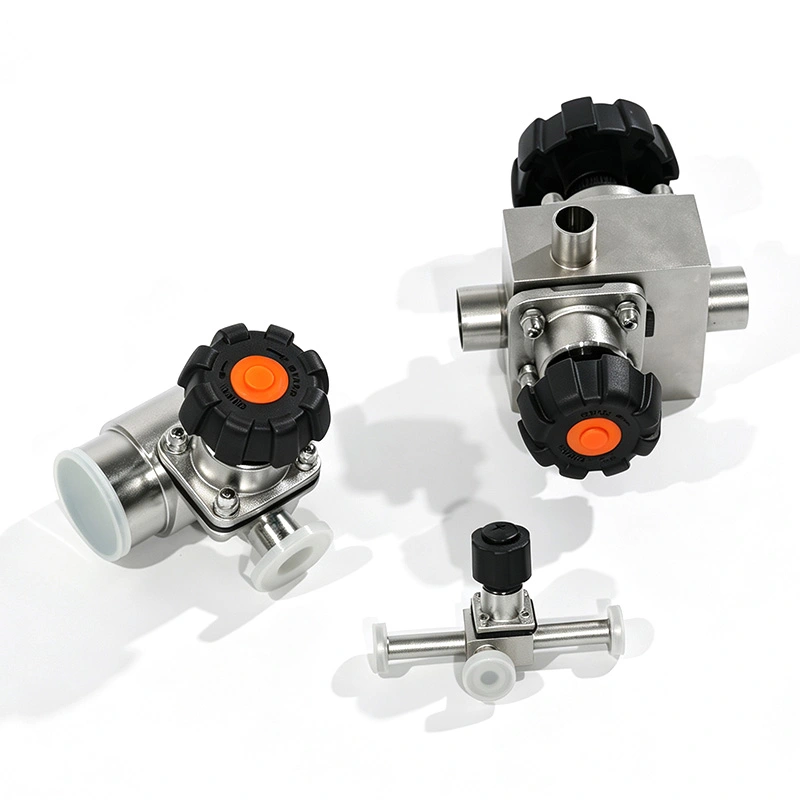

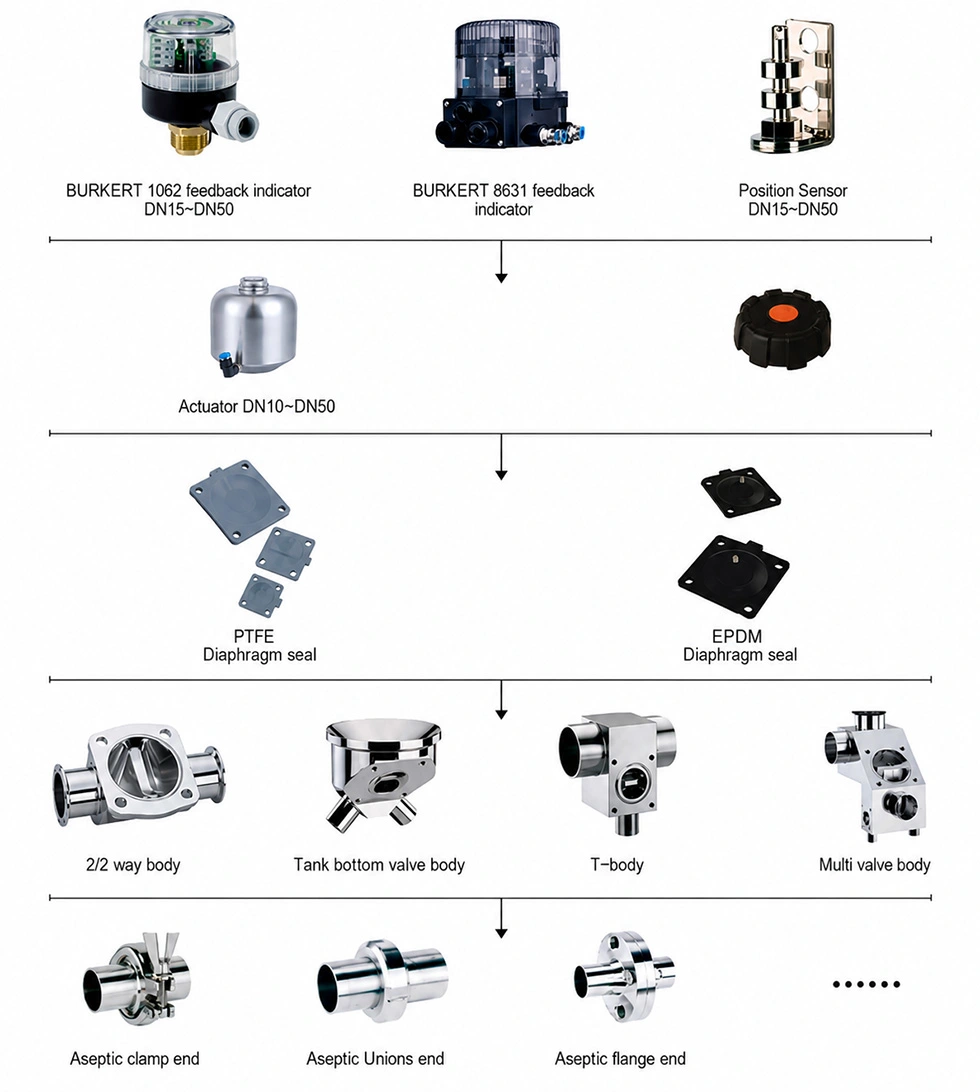

La válvula de diafragma sanitaria de 3 vías AVM está disponible en diseños de cuerpo en T y en L para adaptarse a diferentes rutas de flujo. requisitos. La configuración del cuerpo en T es adecuada para distribuir o combinar flujo entre tres conectados tuberías, mientras que la configuración del cuerpo en L se adapta mejor a aplicaciones que requieren conmutación direccional entre dos caminos de flujo.
Las conexiones sanitarias Tri-Clamp o soldadas a tope simplifican la instalación y el mantenimiento. Las superficies de contacto con el producto pueden ser electropulido a Ra ≤ 0,4 μm, lo que ayuda a reducir la retención de residuos y respalda la producción higiénica.
La válvula es compatible con los procedimientos CIP y SIP, lo que la hace adecuada para líneas de producción donde se requiere limpieza frecuente. y se requiere esterilización.

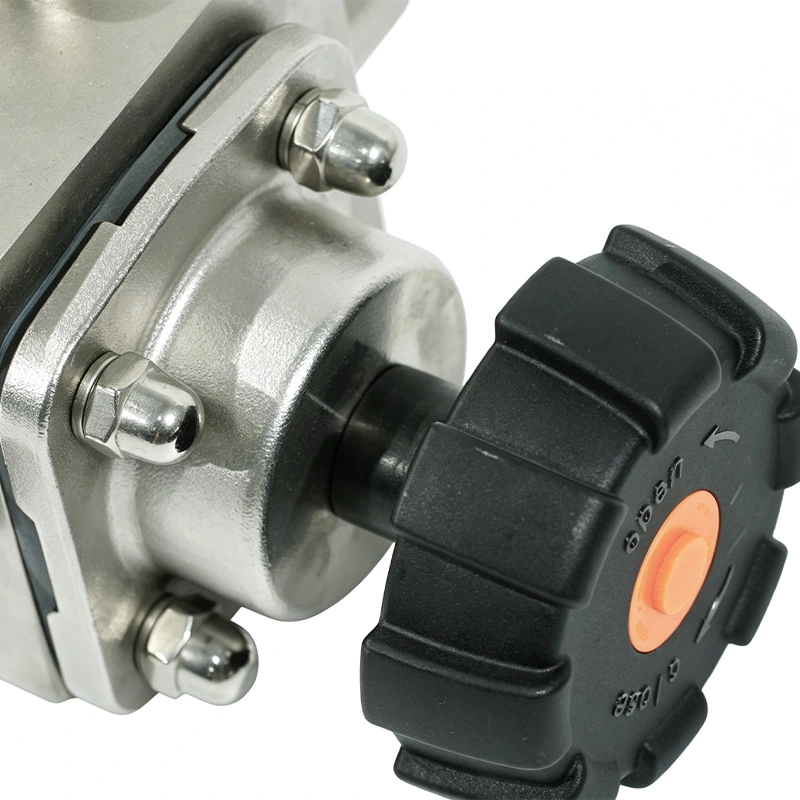

La válvula puede operarse manualmente para sistemas de proceso sencillos o equiparse con un actuador neumático para conmutación automatizada. La operación neumática permite la integración con sistemas de control basados en PLC, lo que hace que la válvula Adecuado para procesamiento por lotes automatizado y distribución de medios multilínea.
La válvula de diafragma sanitaria de 3 vías AVM se utiliza para transferencia de líquidos farmacéuticos, procesamiento biotecnológico y vacunas. producción, procesamiento de lácteos, fabricación de bebidas, manipulación de ingredientes alimentarios y otros sistemas de fluidos asépticos donde se requiere una distribución higiénica del flujo y un aislamiento confiable.
| Parámetro | Especificación |
| Tipo de válvula | Válvula de diafragma sanitaria de 3 vías |
| Configuración del cuerpo | Cuerpo en T / Cuerpo en L |
| Tamaño disponible | DN10–DN50 (1/2"–2") |
| Presión máxima de trabajo | 0,6 MPa (6 barras) |
| Material del cuerpo | Acero inoxidable SS316L |
| Materiales del diafragma | EPDM, silicona, FKM, compuesto EPDM + PTFE |
| Cumplimiento del diafragma | Elastómeros que cumplen con FDA 21 CFR 177.2600; Opciones 3-A disponibles |
| Tipo de conexión | Tri-Clamp, soldadura a tope |
| Estándares de conexión | DIN, SMS, ISO, 3-A, BS |
| Temperatura de trabajo | -20°C a +150°C |
| Actuación | Manual / Neumático |
| Limpieza | Compatible con CIP/SIP |
| Acabado superficial | Electropulido interno y externo, Ra ≤ 0,4 μm |
Una línea de producción biofarmacéutica requería un conjunto de válvula higiénica para cambiar el suministro de nutrientes entre múltiples recipientes de preparación. La válvula de diafragma de 3 vías sanitaria AVM permitió a los operadores seleccionar diferentes fuentes de medios manteniendo al mismo tiempo un proceso cerrado e higiénico. La configuración del cuerpo en T redujo el número de individuos válvulas requeridas y limpieza simplificada de tuberías durante el cambio de lote.
Se utiliza para desviar, combinar o cambiar fluidos de proceso higiénicos entre tres tuberías conectadas.
Un cuerpo en T es adecuado para distribución de tres vías o flujo combinado, mientras que un cuerpo en L se usa generalmente para distribución direccional. conmutación entre dos rutas de flujo.
Sí. La válvula AVM está diseñada para aplicaciones higiénicas y asépticas y admite procesamiento orientado a GMP, CIP y Requisitos de limpieza SIP.
