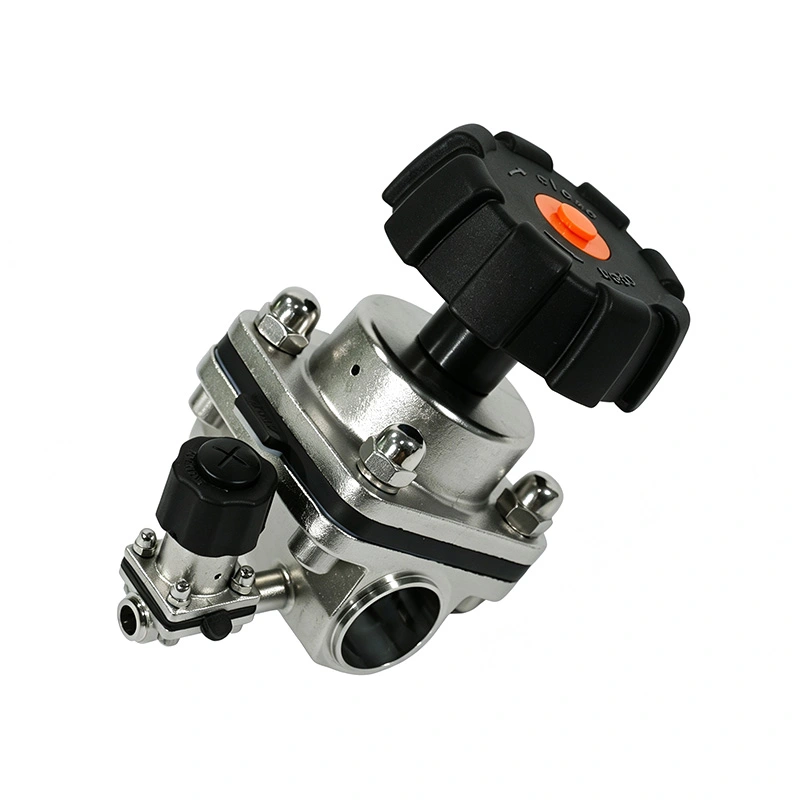

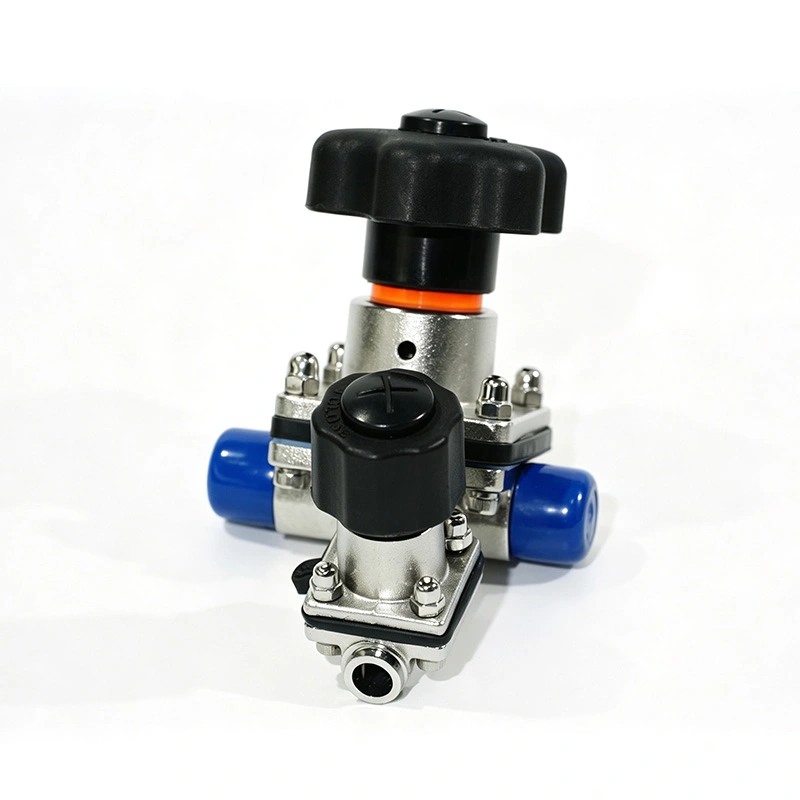

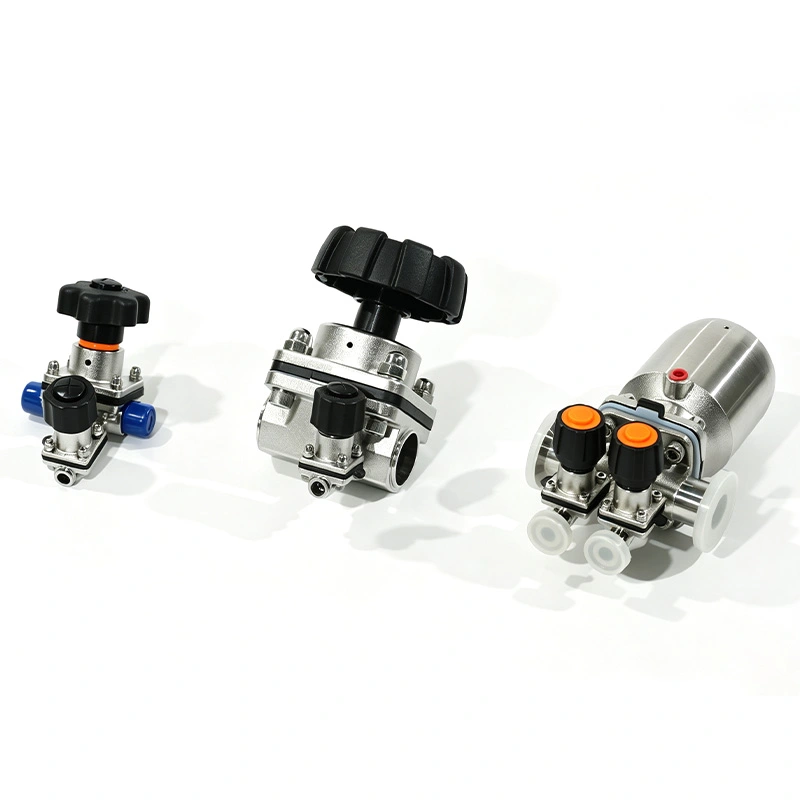

Diseñada de acuerdo con los requisitos higiénicos GMP, la válvula proporciona un excelente rendimiento de sellado, protección contra la contaminación. prevención y fácil limpieza. La válvula de diafragma de dos vías sanitaria GMP con puerto de acceso se usa ampliamente en sistemas de agua purificada, sistemas WFI, biorreactores, equipos de fermentación, recipientes de proceso estériles y alta pureza. aplicaciones de transferencia de fluidos donde la integridad del producto y la seguridad del proceso son fundamentales.
A diferencia de las soluciones de muestreo convencionales que requieren dispositivos de muestreo adicionales o interrupción de la tubería, AVM La válvula de diafragma con puerto de acceso integra funciones de cierre y muestreo en una estructura de válvula sanitaria. esto reduce la complejidad del sistema, minimiza los riesgos de contaminación y mejora la eficiencia operativa en entornos exigentes. entornos de producción.
La válvula de diafragma de dos vías sanitaria AVM utiliza un diafragma flexible como elemento de sellado principal para aislar completamente el fluido de proceso del vástago de la válvula, el actuador y los componentes operativos.
Durante el funcionamiento normal, el diafragma se mueve hacia abajo para hacer contacto con el asiento de la válvula, creando un sello de cierre confiable. y prevenir fugas internas. Cuando la válvula se abre, el diafragma se levanta del recorrido del flujo, lo que permite un flujo suave. Transferencia de fluidos con mínima pérdida de presión.
Cuando se requiere muestreo, el puerto de acceso integrado permite a los operadores recolectar muestras de proceso directamente desde el sistema sin interrumpir la producción. Después del muestreo, el puerto se puede cerrar y volver a sellar, manteniendo un cierre ambiente higiénico y reduciendo el riesgo de contaminación externa.
La estructura del diafragma elimina los espacios muertos y las áreas de retención de productos, al tiempo que admite CIP (limpieza en el lugar) y Procedimientos SIP (esterilización in situ) para aplicaciones de procesamiento estéril.
La válvula combina control de fluidos y capacidades de muestreo en línea en un diseño compacto. Los operadores pueden recoger Muestras representativas directamente de la línea de proceso sin apagar el equipo, mejorando la producción. eficiencia y simplificación de la configuración del sistema.
El diafragma flexible proporciona una separación completa entre los medios del proceso y los componentes mecánicos. este diseño elimina los riesgos de fugas en el vástago, protege el actuador de fluidos corrosivos y garantiza un rendimiento de sellado confiable durante toda la operación.

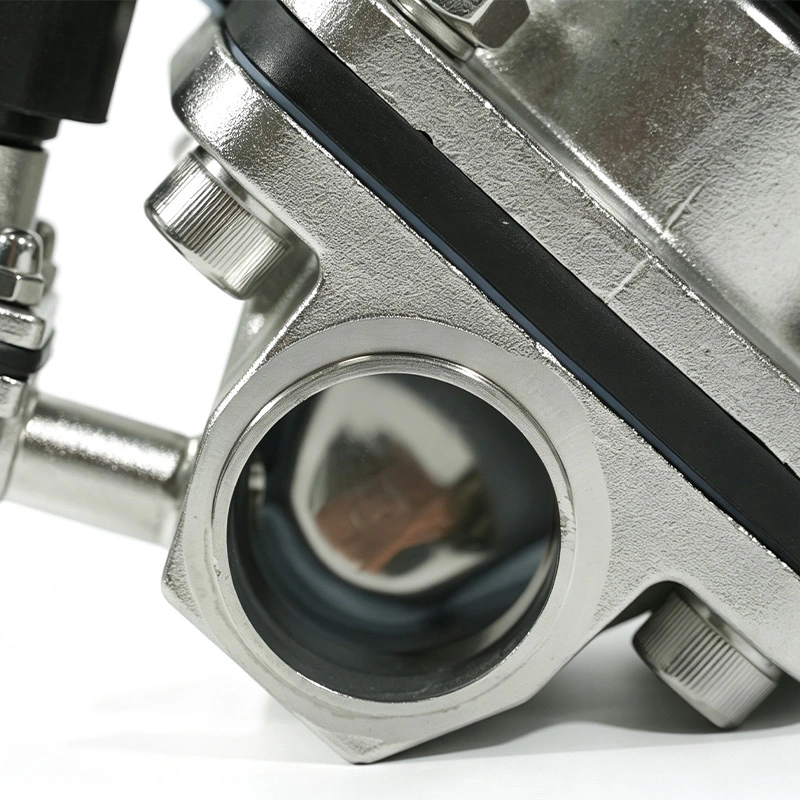

Fabricada con acero inoxidable SS316L de alta calidad, la válvula presenta superficies lisas de contacto con el producto para minimizar riesgos de retención de materiales y contaminación. Hay disponibles materiales de diafragma que cumplen con las normas de la FDA para productos farmacéuticos, aplicaciones alimentarias y biotecnológicas.

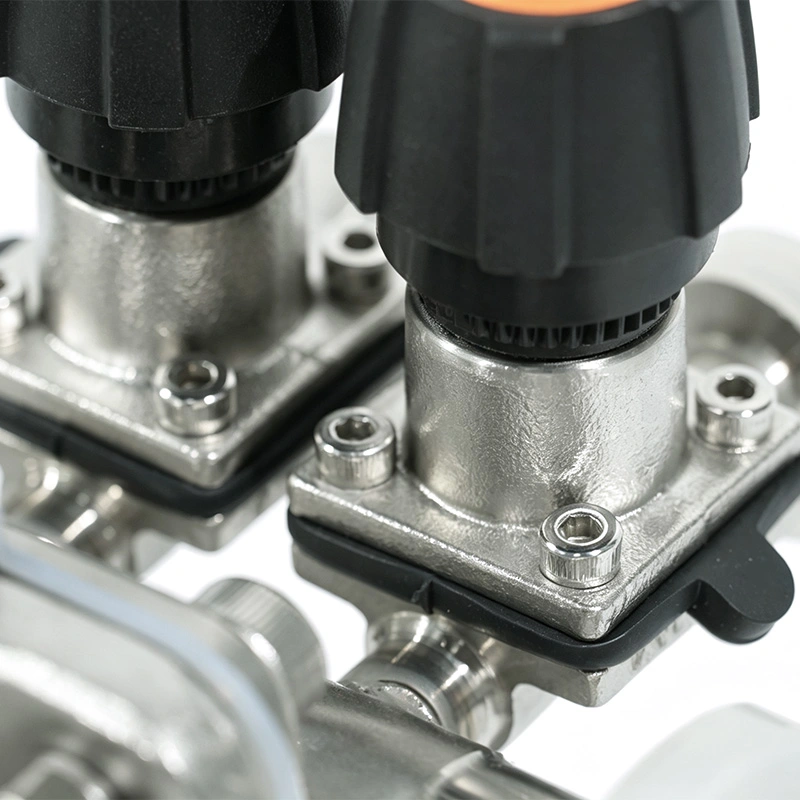

El puerto de acceso integrado permite el muestreo en un ambiente cerrado, evitando la exposición a contaminantes externos y manteniendo la precisión de la muestra. Esto es especialmente importante para fluidos estériles, agua purificada, líquidos de fermentación, y materiales de proceso de alto valor.
La estructura simple del diafragma respalda procedimientos de limpieza eficientes y reduce los requisitos de mantenimiento. el El diseño de diafragma reemplazable permite un servicio rápido sin reemplazar el conjunto completo de la válvula, lo que ayuda a reducir tiempo de inactividad.
La válvula de diafragma bidireccional AVM Sanitary GMP con puerto de acceso se usa ampliamente en sistemas de agua purificada, agua para Sistemas de inyección (WFI), líneas de producción de API, recipientes de proceso estériles y sistemas de transferencia de fluidos farmacéuticos. Permite un muestreo seguro manteniendo un estricto control de la contaminación.
La válvula es adecuada para biorreactores, sistemas de fermentación, procesos de cultivo celular y producción biofarmacéutica. líneas donde el muestreo estéril y la protección del producto son esenciales.
Se utiliza para procesamiento de lácteos, producción de bebidas, transferencia de ingredientes líquidos y sistemas de producción higiénicos que requieren aislamiento y muestreo de fluidos confiables.
Se aplica en sistemas de agua ultrapura, distribución de productos químicos especiales y aplicaciones de procesos de sala limpia donde Se requiere resistencia a la corrosión y prevención de la contaminación.

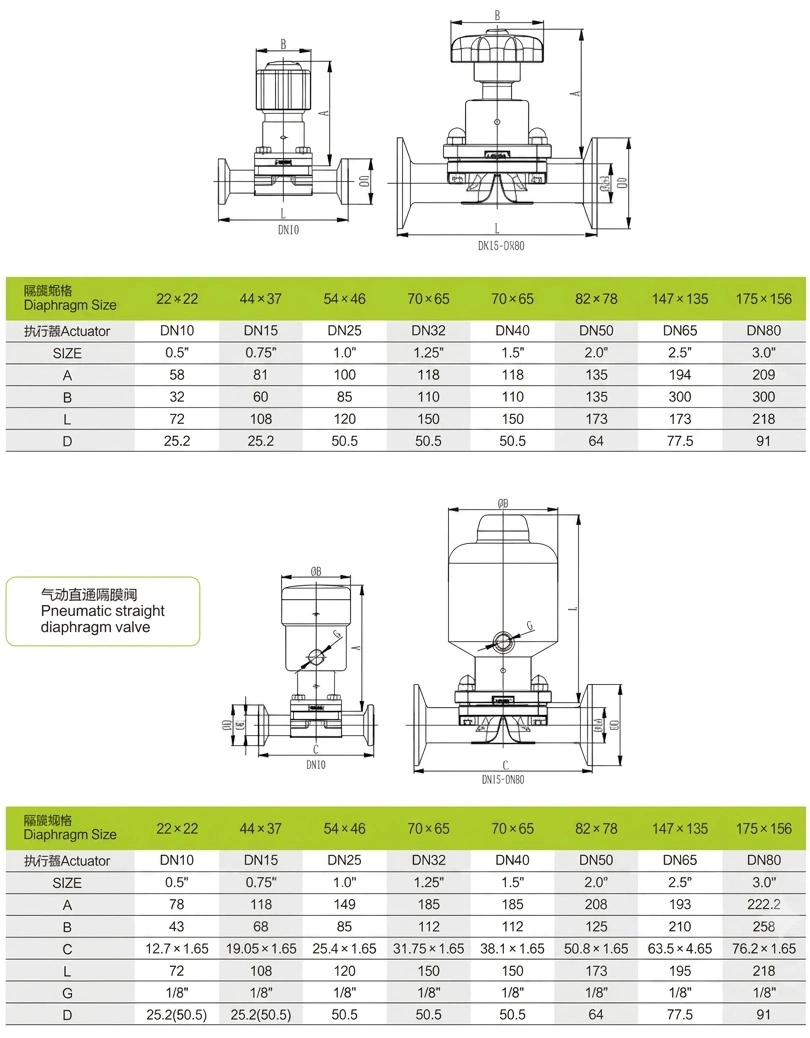

| Parámetro | Especificación |
| Tipo de válvula | Válvula de diafragma sanitaria de dos vías con puerto de acceso |
| Tamaño de la válvula | DN10-DN100 |
| Tamaño del puerto de muestra | DN10-DN100 |
| Material de contacto del producto | Acero inoxidable SS316L |

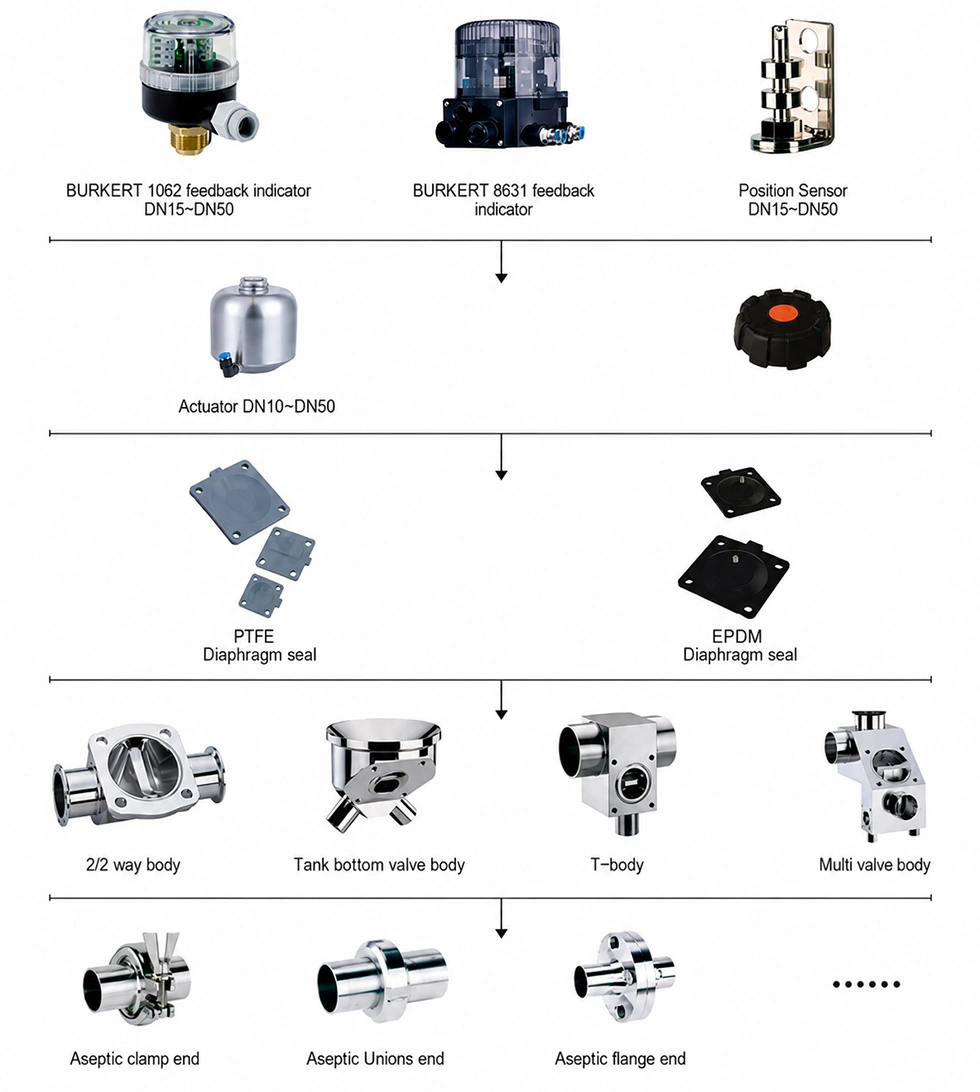

| Opciones de materiales de sellado | PTFE+EPDM, EPDM, PTFE, Silicona, FKM |
| Tipo de conexión | Tri-Clamp, soldadura a tope, brida |
| Estándares de conexión | DIN, serie ISO 1127, ASME BPE, 3A |
| Temperatura de trabajo | -20°C a +150°C |

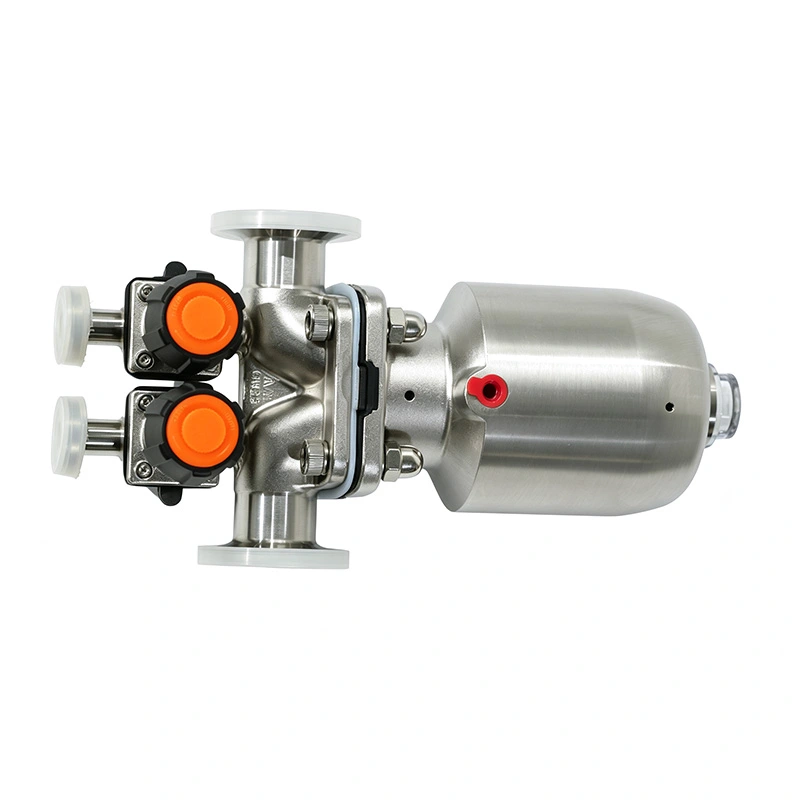

| Operación | Actuación manual/neumática |
| Método de limpieza | Compatible con CIP, SIP opcional |
Un fabricante farmacéutico necesitaba una solución de muestreo más segura para su sistema de distribución de agua purificada. el El método de muestreo original requería abrir la línea de proceso, aumentando el riesgo de contaminación ambiental y Ampliar los procedimientos de limpieza.
Después de instalar la válvula de diafragma de dos vías con puerto de acceso AVM Sanitary GMP, el cliente logró un sistema cerrado muestreo sin interrumpir el funcionamiento continuo. La construcción sanitaria SS316L y el diseño de sellado de diafragma. ayudó a mantener la pureza del agua, mientras que el puerto de muestreo integrado simplificó las inspecciones de calidad de rutina.
La solución mejoró la eficiencia del muestreo, redujo los riesgos de contaminación y respaldó el cumplimiento de las GMP del cliente. requisitos de producción.
La válvula de diafragma de dos vías AVM Sanitary GMP con puerto de acceso proporciona una solución integrada para el control de flujo higiénico y muestreo estéril. Con sellado de diafragma confiable, construcción sanitaria de acero inoxidable y compatibilidad con Procesos CIP/SIP, la válvula ayuda a los fabricantes a mantener la calidad del producto, mejorar la seguridad del proceso y lograr Operación eficiente en industrias farmacéuticas y de alta pureza.
Está diseñado para muestreo estéril e higiénico de líquidos de productos farmacéuticos, biotecnológicos, alimentarios y de alta pureza. sistemas de procesamiento sin contaminar el entorno de producción.
Sí. El diseño sanitario admite procesos de limpieza CIP y esterilización SIP opcionales para aplicaciones que requieren estricto control de higiene.
AVM ofrece opciones de conexión sanitaria que incluyen conexiones Tri-Clamp, soldadura a tope y bridas de acuerdo con diferentes estándares de la industria.
