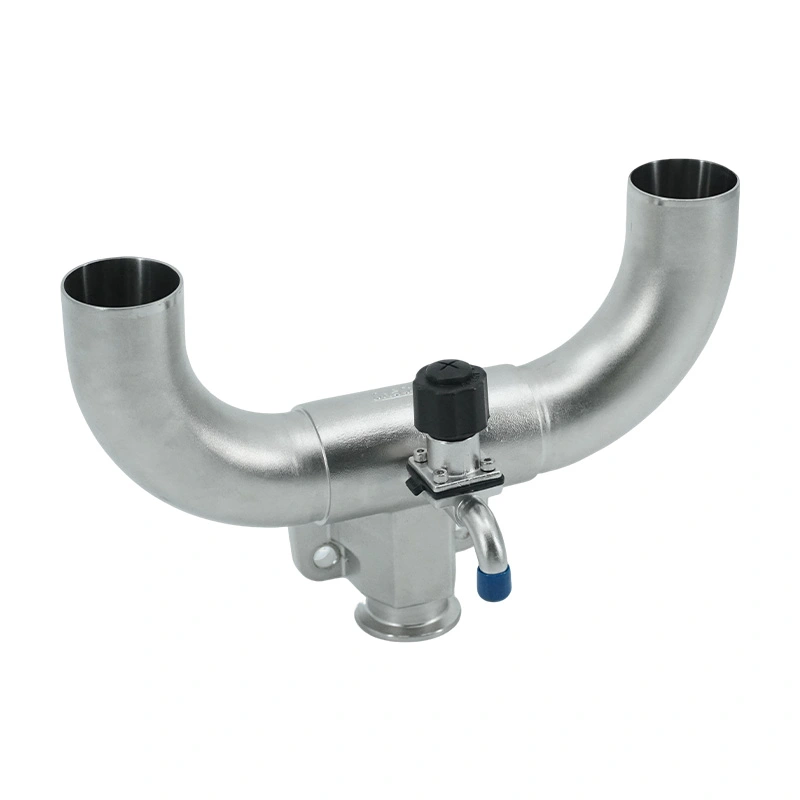

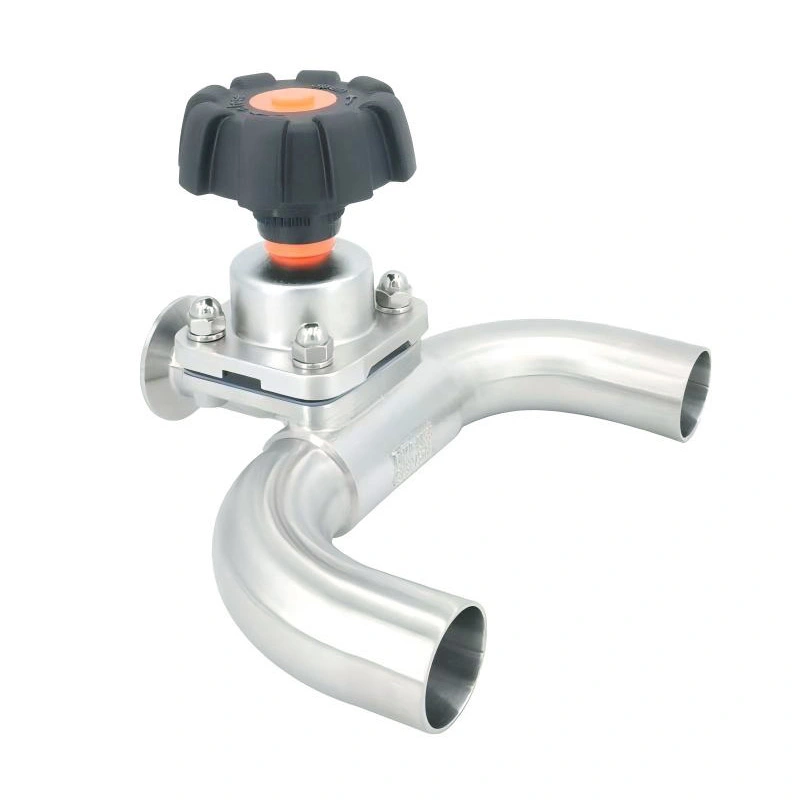

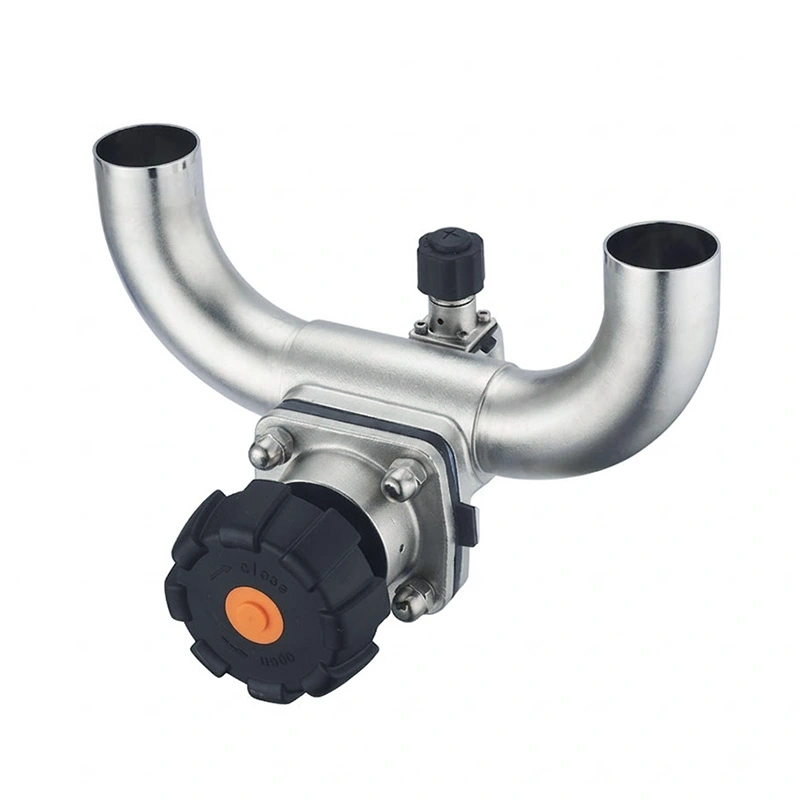

A diferencia de las válvulas de diafragma convencionales con estructuras de derivación complejas o múltiples secciones soldadas, el cuerpo en forma de U Crea un canal de proceso optimizado con menos áreas estancadas. Esto hace que la válvula de diafragma sanitaria en forma de U Adecuado para aplicaciones farmacéuticas, biotecnológicas, alimentarias, de bebidas, lácteas, cosméticas y químicas de alta pureza. que requieren un rendimiento CIP y SIP confiable.
Fabricado en acero inoxidable sanitario con superficies de contacto con el producto con acabado de precisión, diafragma en forma de U AVM La válvula proporciona un cierre confiable, una excelente capacidad de drenaje y un rendimiento higiénico estable para una producción exigente ambientes.
La principal ventaja de la válvula de diafragma en forma de U AVM es su diseño de cuerpo curvo integrado. La ruta del flujo interno está optimizado para reducir las áreas estancadas y la retención innecesaria de material alrededor de las ramas de la válvula. Comparado con Configuraciones de válvulas convencionales, la estructura en forma de U promueve un movimiento de medios más suave y más efectivo Autodrenante después del procesamiento.
El número reducido de puntos de conexión internos también ayuda a simplificar la limpieza y reduce el riesgo de residuos. permaneciendo dentro de la línea de proceso. Esto hace que la válvula sea particularmente valiosa para aplicaciones que implican cambios de productos y estrictos requisitos sanitarios.
El diafragma flexible actúa como componente de sellado y barrera entre el medio del proceso y el sistema operativo. mecanismo. Durante la operación, el fluido del proceso permanece aislado del vástago de la válvula y de los componentes del actuador, reducir los riesgos de contaminación y eliminar los problemas de fugas externas asociados con el embalaje tradicional estructuras.
Esta configuración proporciona un aislamiento de medios confiable y al mismo tiempo simplifica el mantenimiento, lo que la hace adecuada para líquidos farmacéuticos, agua purificada, medios biológicos y otros fluidos de proceso de alta pureza.
La geometría interna de la válvula está diseñada para minimizar las áreas donde pueden quedar líquidos o residuos de producto después de producción. Una ruta de flujo más suave mejora el drenaje y ayuda a reducir la posibilidad de crecimiento microbiano o contaminación cruzada entre lotes de producción.
Para los fabricantes farmacéuticos y de biotecnología, esta configuración de bajo punto muerto puede simplificar la validación de la limpieza. y respalda un rendimiento higiénico constante durante ciclos repetidos de CIP y SIP.
Cuando la válvula se cierra, el diafragma se presiona contra el asiento de la válvula para crear una barrera segura a través del flujo. camino. El elemento de sellado flexible proporciona un rendimiento de cierre estable al tiempo que mantiene la separación entre los fluido de proceso y mecanismo operativo.
El diafragma también se puede reemplazar según los requisitos de mantenimiento sin reemplazar la válvula completa. montaje, lo que ayuda a reducir el tiempo de servicio y los costos de mantenimiento a largo plazo.
La válvula de diafragma en forma de U AVM está disponible en configuraciones de acero inoxidable SUS304, SUS304L, SUS316 y SUS316L. Para aplicaciones que requieren mayor resistencia a la corrosión y pureza del producto, SS316L es adecuado para contacto con el producto componentes.
Las superficies en contacto con el producto se pueden pulir mecánicamente o electropulir a Ra <0,4 μm, lo que proporciona una superficie lisa. que reduce la adherencia de residuos y respalda los requisitos de producción higiénica.
La válvula de diafragma sanitaria en forma de U AVM controla el flujo del proceso mediante el movimiento vertical de un diafragma flexible. Cuando el actuador levanta el vástago de la válvula, el diafragma se aleja del asiento de la válvula y abre el flujo en forma de U. canal, permitiendo que el medio de proceso pase a través de la válvula.
Cuando el vástago de la válvula se mueve hacia abajo, el diafragma se presiona contra el asiento de la válvula mecanizado con precisión y cierra el paso de flujo. Debido a que el diafragma separa completamente el fluido del proceso del mecanismo operativo, la válvula mantiene una ruta de proceso limpia al tiempo que reduce el riesgo de fugas en el vástago y contaminación del medio.
El cuerpo integrado en forma de U mejora aún más el drenaje al guiar los medios residuales hacia la salida en lugar de permitiéndole permanecer en zonas estancadas.
La válvula de diafragma en forma de U AVM es adecuada para tuberías de procesos farmacéuticos, sistemas de agua purificada, sistemas WFI, transferencia de líquidos estériles, procesamiento de API y otras aplicaciones donde la distribución del flujo es higiénica y confiable Se requiere aislamiento.
La válvula se puede integrar en biorreactores, sistemas de fermentación, equipos de cultivo celular, líneas de procesamiento estériles, y otros sistemas biotecnológicos en los que son importantes los bajos tramos muertos y una limpieza CIP/SIP eficaz.
La ruta de flujo sanitario hace que la válvula sea adecuada para productos lácteos, bebidas, ingredientes alimentarios líquidos y elaboración de cerveza. sistemas y otras aplicaciones de procesamiento higiénico que requieren limpieza y drenaje confiables.
La válvula de diafragma en forma de U AVM también se puede utilizar para productos químicos de alta pureza, ingredientes cosméticos, fluidos especiales y otros medios de proceso donde la resistencia a la corrosión, la facilidad de limpieza y la protección del producto son importantes.
| Parámetro | Especificación |
| Tipo de válvula | Válvula de diafragma sanitaria en forma de U |
| Configuración de flujo | Tipo U de tres vías |
| Tamaño nominal | DN10–DN80 |
| Presión máxima de trabajo | 10 barras / 145 psi |
| Temperatura de trabajo | -20°C a +150°C |
| Material del cuerpo | SUS304, SUS304L, SUS316, SUS316L |
| Materiales del diafragma | EPDM, PTFE, Silicona, FKM, Compuesto de PTFE/EPDM |
| Operación | Manual / Neumático |
| Tipos de conexión | Tri-Clamp, soldadura a tope, roscada, bridada |
| Acabado superficial | Mecánico o electropulido, Ra <0,4 μm |
| Estándares de conexión | DIN, ISO, IDF, 3-A, SMS, ASME BPE, BS, GB |
| Limpieza | Compatible con CIP/SIP |
Una instalación de procesamiento farmacéutico utilizó la válvula de diafragma sanitaria en forma de U AVM en una distribución de líquidos estériles. sistema donde las conexiones de válvulas convencionales causaban que quedara líquido residual alrededor de las secciones de derivación después de limpieza. La configuración de la válvula en forma de U proporcionó una vía de drenaje más suave y redujo la retención del producto durante Ciclos CIP, que ayudan al cliente a mejorar la consistencia de la limpieza y simplificar el mantenimiento de rutina.
La válvula de diafragma sanitaria en forma de U AVM está desarrollada para sistemas de proceso donde la capacidad de drenaje y el bajo nivel muerto El rendimiento es más importante que simplemente controlar el flujo de fluido. Su cuerpo integrado en forma de U, diafragma flexible El aislamiento, las superficies lisas de contacto con el producto y la compatibilidad CIP/SIP proporcionan una solución práctica para los fabricantes. buscando tuberías de procesos sanitarios más limpias, más eficientes y más fáciles de mantener.
Una válvula de diafragma en forma de U se utiliza para el control, distribución y aislamiento higiénicos del flujo en industrias farmacéuticas, biotecnología, alimentos, bebidas, cosméticos y sistemas de procesamiento de alta pureza.
El cuerpo en forma de U proporciona una ruta de flujo interno más suave que mejora el drenaje y reduce las piernas muertas y el producto. retención. Esto puede ayudar a reducir los riesgos de contaminación y mejorar la eficiencia de la limpieza CIP/SIP.
Sí. La válvula está diseñada para entornos de procesamiento higiénicos y puede fabricarse con materiales sanitarios, superficies pulidas en contacto con el producto y estándares de conexión adecuados para aplicaciones farmacéuticas y asépticas.
