Esta estructura única previene eficazmente las fugas externas, reduce los riesgos de contaminación y protege los internos. piezas operativas de medios corrosivos. Con excelente rendimiento de sellado, superficies internas lisas y flexibles. Opciones de operación, la válvula de diafragma accionada neumáticamente manual sanitaria AVM proporciona una solución confiable para aplicaciones que requieren altos estándares de higiene, seguridad de procesos y estabilidad operativa a largo plazo.
La principal ventaja de la válvula de diafragma sanitaria AVM es su estructura completa de aislamiento de medios. los flexibles El diafragma actúa como una barrera entre el fluido del proceso y los componentes mecánicos operativos, asegurando que el El producto sólo entra en contacto con el cuerpo de la válvula higiénica y la superficie del diafragma.
En comparación con las válvulas tradicionales que utilizan sellos de empaque, la estructura del diafragma elimina posibles puntos de fuga causado por el movimiento del tallo. Este diseño mejora significativamente el control de la contaminación y hace que la válvula sea especialmente Adecuado para procesamiento estéril, manipulación de líquidos corrosivos y aplicaciones que requieren una estricta protección del producto.
El diafragma también protege el actuador, el vástago y el casquete del contacto directo con productos químicos agresivos o sustancias sensibles. fluidos de proceso, lo que ayuda a prolongar la vida útil y reducir la frecuencia de mantenimiento.
La válvula de diafragma accionada neumáticamente manual sanitaria AVM opera mediante el movimiento vertical de un diafragma flexible controlado por operación manual o accionamiento neumático.
Durante el proceso de cierre, el vástago de la válvula empuja el diafragma hacia abajo hasta que hace contacto con el asiento de la válvula. el La deformación elástica del diafragma crea una barrera de sellado confiable, deteniendo el flujo de líquido y evitando fuga interna.
Durante la apertura, el diafragma se mueve hacia arriba alejándose del asiento de la válvula, restaurando el paso del flujo y permitiendo que el el medio de proceso pase a través de la válvula sin problemas.
Debido a que el medio del proceso permanece completamente aislado del mecanismo del actuador, la válvula proporciona una excelente resistencia a la corrosión, rendimiento de sellado estable e higiene mejorada durante toda su vida útil.
El diafragma flexible proporciona una excelente capacidad de sellado sin depender de los sistemas de empaque tradicionales. el La válvula ofrece un rendimiento de cierre estable, lo que ayuda a prevenir fugas internas y garantiza un funcionamiento fiable en aplicaciones exigentes de procesamiento de líquidos.
El diafragma crea una barrera de aislamiento total entre el líquido del proceso y los componentes operativos de la válvula. esto previene la contaminación, reduce los riesgos de corrosión y protege la estructura mecánica de agentes agresivos o sensibles. medios de comunicación.
La ruta de flujo interno optimizada minimiza las áreas de retención de producto y reduce el riesgo de acumulación de contaminación. Las superficies lisas en contacto con el producto simplifican los procedimientos de limpieza y respaldan el procesamiento higiénico compatible con CIP/SIP. sistemas.
El diseño de la válvula de paso directo proporciona un flujo de líquido eficiente con turbulencia y pérdida de presión reducidas. esto ayuda a mejorar la eficiencia de la transferencia y a mantener un rendimiento estable del proceso.
La válvula está fabricada en acero inoxidable SS316L de alta calidad y puede equiparse con diferentes diafragmas. materiales para cumplir con diversos requisitos de resistencia química, temperatura y proceso.
El diseño de diafragma reemplazable permite al personal de mantenimiento reemplazar el componente de sellado sin cambiar el conjunto completo de válvulas. Esto reduce los costos de mantenimiento y mejora la eficiencia de la producción.
La válvula está disponible en configuraciones de operación manual y neumática. Indicadores de retroalimentación de posición opcionales, Los sensores y actuadores a prueba de explosiones permiten la integración con PLC, DCS y sistemas de control de procesos automatizados.
La válvula de diafragma accionada neumáticamente manual sanitaria AVM está diseñada de acuerdo con principios de procesamiento higiénico y admite entornos de producción orientados a GMP. Hay disponibles materiales de diafragma que cumplen con las normas de la FDA para cumplir con las estrictas requisitos en las industrias farmacéutica, alimentaria y biotecnológica.
La estructura sanitaria ayuda a los fabricantes a mantener la pureza del producto, simplificar la validación de la limpieza y reducir riesgos de contaminación y mejorar la confiabilidad general del proceso.

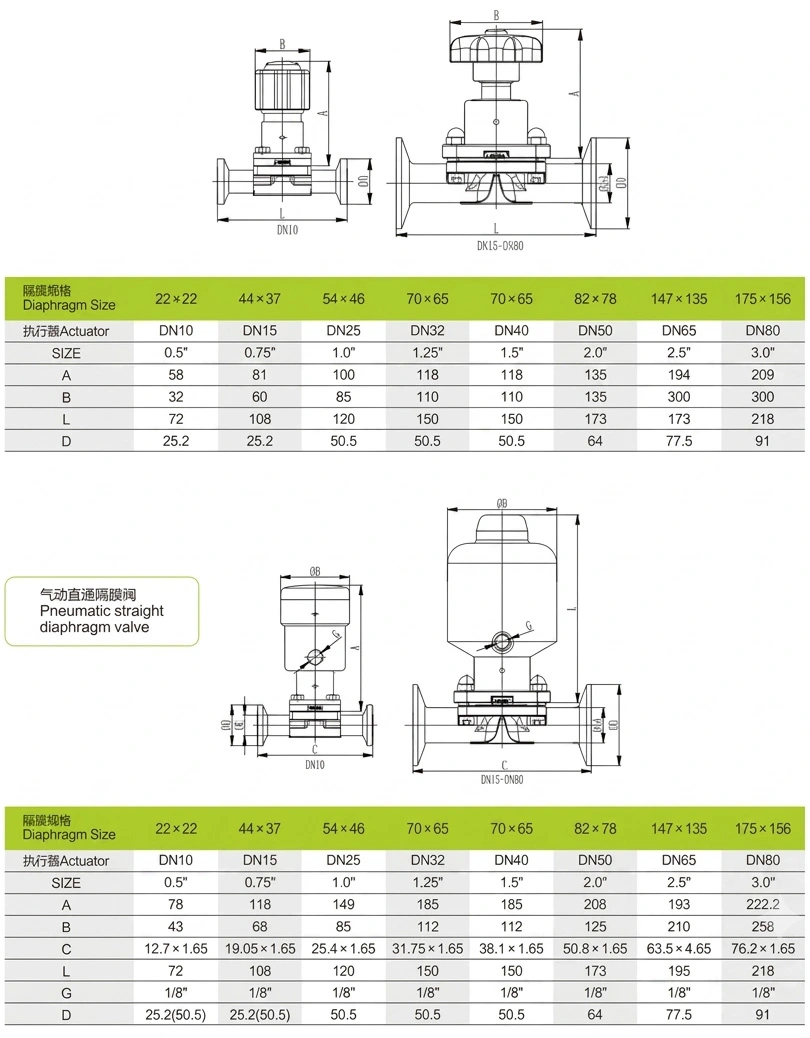

| Parámetro | Especificación |
| Tipo de válvula | Válvula de diafragma accionada neumáticamente manual sanitaria |
| Rango de tamaño | DN10-DN100 |
| Material del cuerpo | Acero inoxidable SS316L |
| Materiales de sellado | PTFE, EPDM, Silicona, FKM |
| Operación | Actuador manual/neumático |
| Tipo de conexión | Tri-Clamp, brida, soldadura a tope |
| Estándar de conexión | DIN, ASME, BS, 3A |
| Método de limpieza | Compatible con CIP/SIP |
| Control opcional | Indicador de retroalimentación Burkert, sensor de posición, actuador a prueba de explosiones Exd II BT4 |
La válvula de diafragma sanitaria AVM se usa ampliamente en sistemas de procesamiento de líquidos farmacéuticos, incluida el agua purificada. sistemas, sistemas de agua para inyección (WFI), líneas de procesamiento API, sistemas de limpieza CIP/SIP y líquidos estériles. aplicaciones de transferencia. La estructura de aislamiento del diafragma evita la contaminación del producto y al mismo tiempo protege el interior. componentes de medios farmacéuticos corrosivos, lo que lo hace adecuado para entornos de fabricación de alta pureza.
En la producción biotecnológica, la válvula proporciona un control confiable para sistemas de fermentación, procesos de cultivo celular, manipulación de líquidos estériles y equipos de procesamiento biofarmacéutico. La separación completa entre los medios de proceso. y mecanismos operativos ayudan a mantener la integridad del proceso y reducen los riesgos de contaminación en procesos biológicos sensibles. aplicaciones.
La válvula de diafragma sanitaria es adecuada para la transferencia de líquidos higiénicos y el control de flujo en el procesamiento de lácteos y bebidas. producción, transferencia de jarabe y sistemas de ingredientes alimentarios. Sus superficies internas lisas y su sellado compatible con la FDA Las opciones facilitan la limpieza y ayudan a mantener los estándares de seguridad alimentaria durante la producción continua.
Con una construcción SS316L resistente a la corrosión y múltiples opciones de materiales de diafragma, la válvula está diseñada para ácido. y transferencia de álcalis, procesamiento de productos químicos finos, sistemas de dosificación de productos químicos, sistemas de agua ultrapura y agua de proceso distribución donde se requiere sellado confiable y resistencia química.
Un fabricante farmacéutico utilizó válvulas de diafragma sanitarias AVM para sistemas de transferencia de líquidos y agua purificada. el El cliente requería un rendimiento de cierre confiable, una limpieza fácil y un riesgo de contaminación reducido durante las operaciones frecuentes. Operaciones CIP/SIP.
Después de la instalación, la válvula proporcionó un rendimiento de sellado estable, un mantenimiento simplificado y un proceso mejorado. confiabilidad con su diseño de aislamiento de diafragma y construcción higiénica de acero inoxidable.
Un cliente de procesamiento de alimentos seleccionó las válvulas de diafragma sanitarias AVM para aplicaciones de transferencia de ingredientes líquidos. el La estructura interna suave y los materiales de sellado que cumplen con la FDA ayudaron a mejorar la eficiencia de la limpieza y a mantener la seguridad. condiciones de producción.
Los comentarios de los clientes mostraron una estabilidad operativa mejorada y un tiempo de inactividad reducido durante la limpieza de rutina y mantenimiento.
Un cliente de biotecnología aplicó válvulas de diafragma AVM en equipos de manipulación de líquidos estériles. La separacion completa entre los medios de proceso y los componentes operativos ayudó a minimizar los riesgos de contaminación y mantener un proceso consistente rendimiento.
La válvula de diafragma accionada neumáticamente manual sanitaria AVM combina un diseño higiénico y un sellado de diafragma confiable tecnología y capacidad de automatización flexible para proporcionar una solución confiable para las industrias de procesamiento de líquidos.
La válvula ayuda a los fabricantes a lograr una operación más segura, un mejor control de la contaminación y un mantenimiento reducido. Requisitos y rendimiento de producción estable en los sectores farmacéutico, biotecnológico, alimentario, de bebidas y químico. aplicaciones.
Una válvula de diafragma sanitaria está diseñada para cierre higiénico y control de flujo de líquidos en industrias farmacéuticas, biotecnología, alimentos, bebidas y sistemas de procesamiento químico donde la limpieza, la protección del producto y La prevención de la contaminación es importante.
AVM ofrece múltiples opciones de materiales para diafragmas, incluidos PTFE, EPDM, silicona y FKM. Se pueden utilizar diferentes materiales seleccionados de acuerdo con los medios del proceso, los requisitos de temperatura y la compatibilidad química.
Sí. La válvula puede equiparse con actuadores neumáticos, indicadores de retroalimentación de posición, sensores y a prueba de explosiones. sistemas de actuadores para integración en líneas de producción automatizadas y sistemas de control inteligentes.
La válvula admite conexiones Tri-Clamp, bridas y de soldadura a tope con estándares que incluyen DIN, ASME, BS y 3A para cumplir con diferentes requisitos de tuberías sanitarias.
El plazo de entrega estándar es de aproximadamente 2 a 4 semanas después de la confirmación del pedido, según las especificaciones de la válvula. configuración del actuador y requisitos de personalización.
