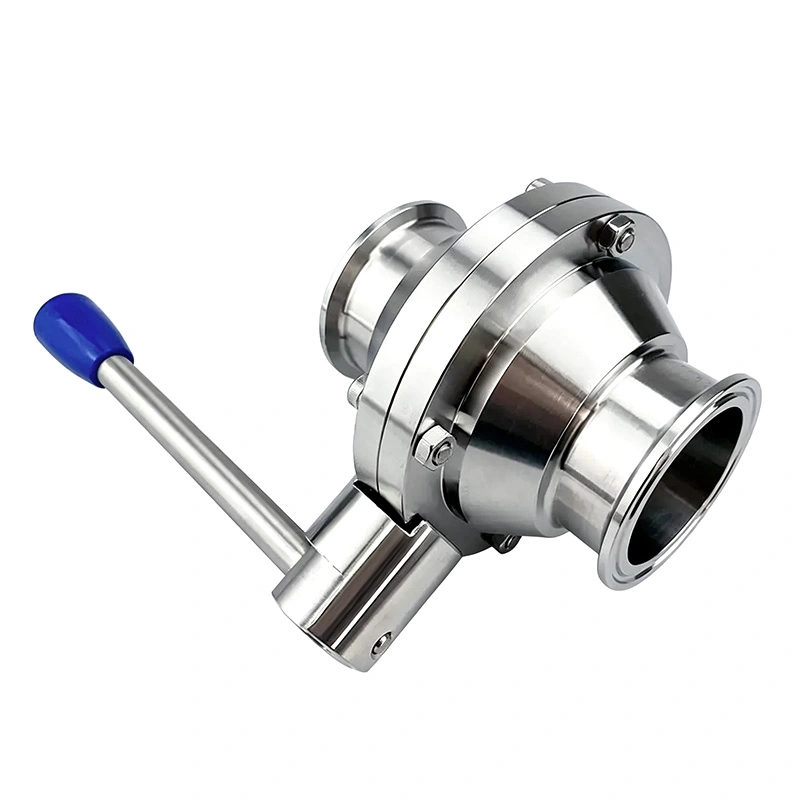

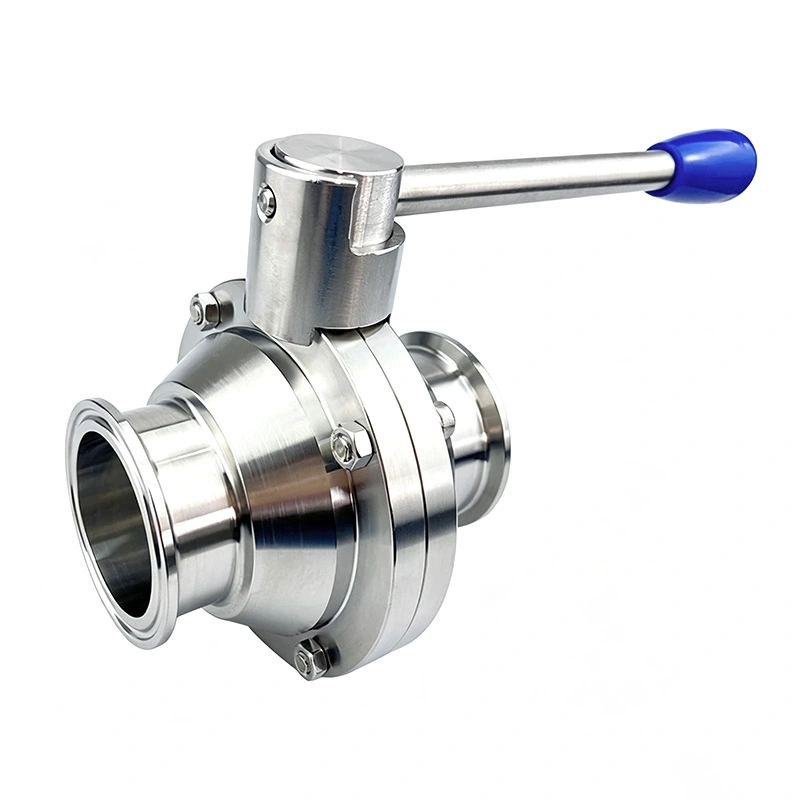

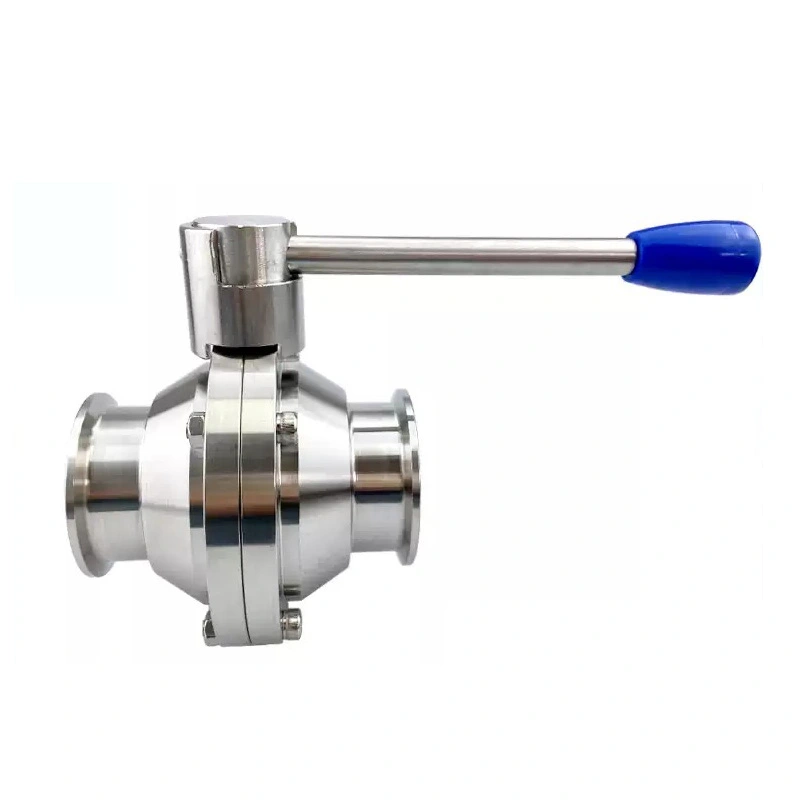

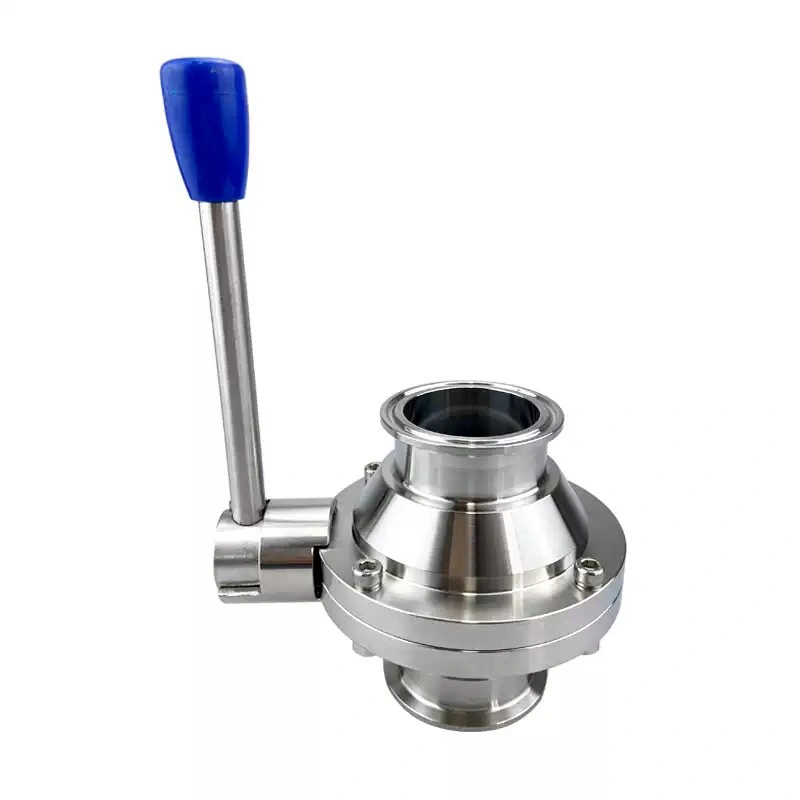

La válvula de bola sanitaria tipo mariposa está disponible con configuraciones de operación manual y automatizada. Es inoxidable La construcción de acero y la ruta de flujo sanitario lo hacen adecuado para alimentos y bebidas, lácteos, productos farmacéuticos, biotecnología, cosmética y sistemas de procesamiento de química fina compatibles.
La bola interna tipo mariposa cambia el área de flujo efectiva a medida que gira la válvula. Esto permite a los operadores ajuste el flujo del proceso entre posiciones completamente abierta y completamente cerrada de acuerdo con los requisitos de producción.
El paso de flujo relativamente abierto es adecuado para productos de mayor viscosidad donde la restricción excesiva del flujo puede afectar el rendimiento de la transferencia. Las aplicaciones típicas incluyen productos lácteos, alimentos líquidos, formulaciones cosméticas y Líquidos de proceso compatibles.
La válvula de bola sanitaria tipo mariposa se puede utilizar para ciertos medios líquidos que contienen partículas suspendidas o blandas. El tamaño de las partículas, la concentración, la viscosidad, la temperatura y el caudal deben confirmarse antes de seleccionar la válvula. para un proceso específico.
El mango de 12 posiciones proporciona incrementos de ajuste de aproximadamente 15°, lo que permite a los operadores seleccionar ajustes repetibles. Posiciones de flujo intermedias. Es adecuado para procesos que requieren un ajuste de flujo manual más preciso.
El tirador de 4 posiciones proporciona varias posiciones operativas definidas para un ajuste manual sencillo. es Adecuado cuando el proceso utiliza ajustes de flujo predeterminados en lugar de regulación continua.
La configuración del mango debe seleccionarse de acuerdo con la precisión de ajuste requerida. La versión de 12 posiciones es Adecuado para una regulación manual más precisa, mientras que la versión de 4 posiciones es adecuada para ajustes de flujo más simples.
El actuador neumático convierte el movimiento del aire comprimido en un movimiento giratorio de aproximadamente 90°, lo que permite una válvula rápida. posicionamiento. Es adecuado para líneas de producción equipadas con sistemas de control neumático.
Se puede seleccionar el accionamiento eléctrico cuando el proceso requiere un posicionamiento de válvula controlado eléctricamente o cuando El aire comprimido no está disponible.
La válvula accionada se puede integrar con PLC y otros sistemas de control, lo que permite que el posicionamiento de la válvula funcione en conjunto. con bombas, tanques, equipos de llenado y otra maquinaria de proceso.
La bola interna tiene una forma especial para proporcionar una apertura de flujo controlable durante la rotación. Esto permite que la válvula para realizar el ajuste de flujo además del cierre de la tubería.
Cuando la válvula se acerca a la posición completamente abierta, el paso de flujo proporciona una ruta relativamente sin obstrucciones para el medio de proceso, lo que ayuda a reducir la resistencia innecesaria durante la transferencia de líquido.
A medida que la bola se aleja de la posición completamente abierta, el área de flujo disponible disminuye. Esto proporciona una Función intermedia de control de flujo sin necesidad de una válvula reguladora separada.
SUS304 es adecuado para aplicaciones compatibles de procesamiento de alimentos, bebidas, cosméticos y de higiene general donde La resistencia a la corrosión estándar cumple con los requisitos del proceso.
SUS316L se puede seleccionar para condiciones de contacto con el producto más exigentes donde se requiere mayor resistencia a la corrosión y condiciones más estrictas. Se necesitan requisitos materiales.
El material de sellado debe seleccionarse de acuerdo con el medio del proceso, la temperatura, los productos químicos de limpieza y condiciones de esterilización. Los compradores deben proporcionar las condiciones operativas reales al solicitar un adecuado configuración.
Cuando el paso de flujo interno está alineado con la tubería, la válvula proporciona el área de flujo máxima disponible para Procesar la transferencia de medios.
Cuando la bola gira a una posición intermedia, el área de flujo queda parcialmente restringida. Esta posición se utiliza para controlar el flujo del proceso de acuerdo a las condiciones de producción requeridas.
Cuando la bola alcanza la posición cerrada, el paso de flujo se bloquea y la estructura de sellado proporciona cierre. entre los lados aguas arriba y aguas abajo.
| Artículo | Especificación |
| Nombre del producto | Válvula de bola sanitaria tipo mariposa |
| Marca | MAV |
| Tipo de válvula | Válvula de bola tipo mariposa |
| Material del cuerpo | SUS304/SUS316L |
| Operación | Manual / Neumático / Eléctrico |
| Mango manual | 12 posiciones/4 posiciones |
| Mecanismo operativo | Giratorio de 90° |
| Conexión | Abrazadera sanitaria y opciones de conexión compatibles |
| Medios de aplicación | Líquidos / Líquidos viscosos / Líquidos que contienen partículas compatibles |
| Acabado superficial | Según requisitos de procesamiento sanitario. |
| Industrias de aplicación | Alimentos y bebidas / Lácteos / Farmacéutico / Biotecnología / Cosméticos / Química fina |

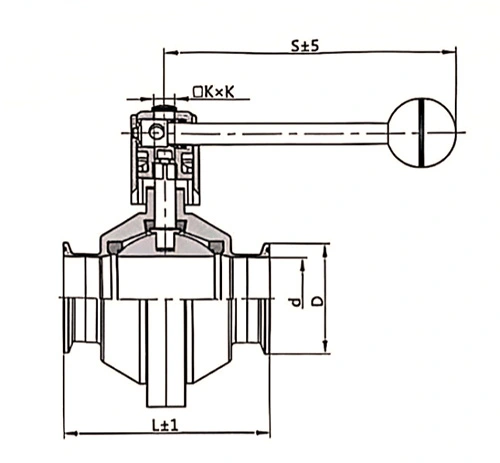

| Tamaño | d | D | L | S |
| 3/4" | 16 | 50.5 | 80 | 115 |
| 1" | 22.1 | 50.5 | 80 | 115 |
| 1 1/4" | 28 | 50.5 | 80 | 115 |
| 1 1/2" | 34.9 | 50.5 | 100 | 128 |
| 2" | 47.5 | 64 | 105 | 128 |
| 2 1/2" | 59.5 | 77.5 | 125 | 160 |
| 3" | 72.2 | 91 | 134 | 160 |
| 3 1/2" | 85 | 106 | 140 | 185 |
| 4" | 98 | 119 | 170 | 185 |
La válvula de bola sanitaria tipo mariposa se puede utilizar para la transferencia controlada de leche, yogur, jugo, salsas y líquidos. ingredientes alimentarios y otros productos compatibles donde se requiere un ajuste de flujo higiénico.
Las aplicaciones típicas incluyen transferencia de líquidos farmacéuticos, preparación de tampones, equipos de bioprocesamiento, alta pureza. manipulación de líquidos y tuberías de proceso higiénicas compatibles.
La válvula se puede utilizar para champú, loción, crema y otras formulaciones cosméticas donde la viscosidad y el control La transferencia de líquido son consideraciones importantes en el proceso.
Para medios químicos compatibles, la válvula se puede aplicar a sistemas de control de procesos y transferencia de líquidos que involucran materiales viscosos o que contienen partículas. La compatibilidad del material y del sello debe evaluarse de acuerdo con las composición química real.
Proporcione el nombre del medio, la viscosidad, el contenido de partículas, la concentración y la temperatura de funcionamiento porque estos factores afectan directamente la selección de la válvula y del material de sellado.
Si la válvula se utiliza principalmente para aislamiento, una configuración operativa básica puede ser suficiente. Si flujo intermedio Si se requiere ajuste, se debe considerar la manija de 12 posiciones o una configuración accionada.
El tamaño de la válvula y las dimensiones de la conexión deben coincidir con el sistema de tuberías sanitarias existente. Proporcionar lo requerido tamaño nominal y tipo de conexión al solicitar una cotización.
Para operación manual, especifique el tipo de manija requerida. Para aplicaciones automatizadas, especifique neumáticos o eléctricos. operación y proporcionar las condiciones de control disponibles.
Las dimensiones de la válvula y las interfaces de conexión sanitaria se verifican de acuerdo con la configuración especificada antes envío.
Se verifica que las configuraciones manuales y accionadas se muevan y posicionen correctamente según el parámetro seleccionado. mecanismo de funcionamiento.
El cuerpo de acero inoxidable y los extremos de conexión están protegidos durante la manipulación y el embalaje para reducir el riesgo de rayones, deformaciones y contaminación durante el transporte.
AVM utiliza embalajes protectores adecuados para el transporte internacional. Se pueden disponer cajas de papel y madera. según el tamaño de la válvula, la configuración operativa y los requisitos de envío.
Se utiliza tanto para la regulación como para el cierre de flujo en tuberías de procesos higiénicos, particularmente donde el flujo intermedio se requiere ajuste.
Sí. La válvula está diseñada para aplicaciones que involucran líquidos viscosos, aunque la idoneidad real depende de viscosidad, temperatura, caudal y las características del medio específico.
Puede considerarse para líquidos compatibles que contienen partículas. Tamaño de partícula, concentración, dureza y proceso. Las condiciones deben confirmarse antes de la selección.
El mango de 12 posiciones proporciona incrementos de ajuste de aproximadamente 15° para un posicionamiento del flujo manual más preciso. el El mango de 4 posiciones proporciona varias posiciones predefinidas para una operación más sencilla.
Sí. Hay opciones de actuación neumática y eléctrica disponibles para la integración con sistemas de procesos automatizados.
Proporcione el tamaño de la válvula, el medio del proceso, la viscosidad, las características de las partículas, la temperatura, la presión y el flujo requerido. velocidad, tipo de conexión y método operativo manual o automatizado preferido.
