Su cuerpo de acero inoxidable de dos piezas está disponible en SUS304 o SUS316L, con superficies húmedas pulidas sanitarias y Opciones de sellado a base de PTFE. La bola de puerto completo mantiene el paso de flujo interno cerca del diámetro de la tubería, reduciendo la restricción de flujo y la turbulencia durante la transferencia continua de líquido. El manual sanitario neumático de paso total La válvula de bola de 2 piezas se puede suministrar con manija manual o actuador neumático y es adecuada para alimentos y bebidas, lácteos, productos farmacéuticos, biotecnología, cosméticos y procesamiento de química fina.
La bola de puerto completo utiliza un orificio diseñado para proporcionar un gran paso de flujo a través de la válvula. Cuando está completamente abierto, el orificio se alinea con la tubería, lo que permite que los medios de proceso pasen con una obstrucción mínima.
Esto hace que la válvula sea particularmente adecuada para sistemas donde mantener la capacidad de flujo es más importante que usar un válvula de estrangulamiento.
Debido a que el paso de bola abierto no estrecha significativamente la ruta del flujo, la válvula puede reducir la pérdida de presión. en comparación con los diseños de válvulas de puerto restringido.
Esto puede ser valioso para líneas de transferencia, sistemas de servicios sanitarios y equipos de proceso donde se mantienen disponibles. La presión de la bomba es importante.
La ruta de flujo directa ayuda a minimizar cambios innecesarios en la dirección del flujo. Combinado con interior pulido. superficies, esto apoya la transferencia de medios más limpios y reduce las áreas donde pueden quedar residuos del producto.

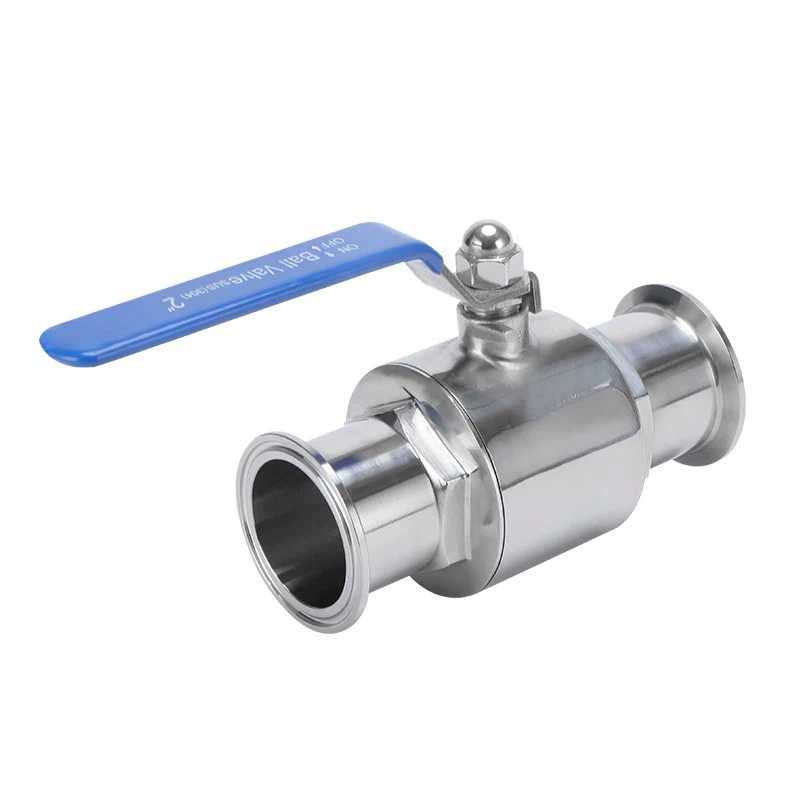

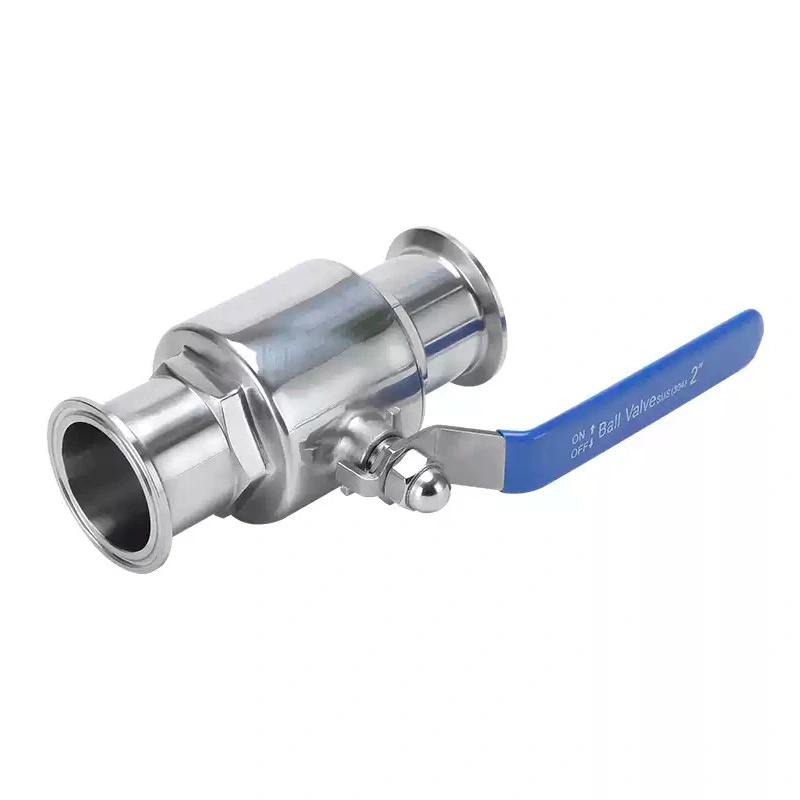

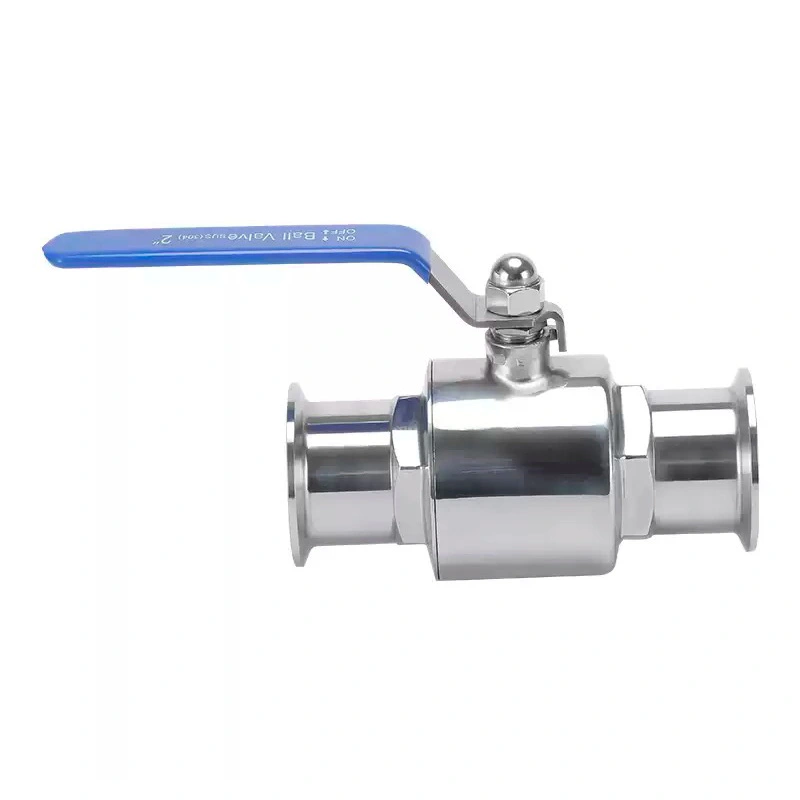

La válvula de bola sanitaria manual neumática de paso total de 2 piezas utiliza un cuerpo de acero inoxidable de dos piezas que incorpora el bola, vástago, asientos y conjunto de sellado. Esta construcción proporciona una solución compacta para tuberías sanitarias. instalación.
SUS304 proporciona una opción rentable de acero inoxidable para aplicaciones sanitarias compatibles, mientras que SUS316L es mejor Adecuado para entornos exigentes de contacto con productos que requieren mayor resistencia a la corrosión.
La estructura de dos piezas permite al personal de mantenimiento acceder a los componentes de sellado internos durante la inspección o Se requiere reemplazo, lo que ayuda a simplificar el trabajo de servicio.
La válvula se puede suministrar con conexiones Tri-Clamp, soldadas a tope, roscadas o bridadas para adaptarse a diferentes instalaciones sanitarias. diseños de tuberías.
Los estándares disponibles incluyen DIN, ISO, SMS, IDF, 3-A, RJT y ASME BPE.
La válvula funciona girando la bola 90°. Cuando el orificio se alinea con la tubería, la válvula está abierta; después Con una rotación de 90°, la sección sólida de la bola bloquea el paso del flujo.
Este sencillo principio de funcionamiento proporciona un cambio rápido entre las posiciones abierta y cerrada.
Una manija manual proporciona control local directo para sistemas donde la actuación automatizada es innecesaria o donde los operadores requieren una simple anulación mecánica.
Un actuador neumático convierte el aire comprimido en un movimiento de un cuarto de vuelta, lo que proporciona una velocidad más rápida y repetible. Operación de líneas de producción automatizadas.
AVM puede configurar la válvula con actuadores neumáticos de doble acción o de retorno por resorte, lo que permite a los compradores seleccionar un modo de operación basado en su estrategia de control y requisitos de posición de falla.
El acabado de la superficie interna estándar es Ra ≤0,8 μm, con un acabado opcional Ra ≤0,4 μm para aplicaciones que requieren un mayor nivel de suavidad de la superficie.
La construcción sanitaria está diseñada para reducir espacios internos innecesarios que podrían retener residuos de productos o fluidos de limpieza.
Esto es particularmente importante para aplicaciones que implican cambios frecuentes de productos o requisitos estrictos de higiene.
La válvula se puede incorporar a sistemas CIP y SIP, lo que permite realizar procedimientos de limpieza y esterilización. realizarse sin retirar rutinariamente la válvula de la tubería.
Los asientos de PTFE proporcionan la interfaz de sellado principal alrededor de la bola y están diseñados para un cierre confiable durante ciclos repetidos de apertura y cierre.
Dependiendo de los requisitos del proceso, AVM puede ofrecer opciones de sellado de PTFE, EPDM y silicona.
Se debe seleccionar el sello apropiado según el medio del proceso, la temperatura, los productos químicos de limpieza y Requisitos de esterilización.
La configuración de bola y asiento está diseñada para proporcionar un cierre hermético cuando la válvula está completamente cerrada, lo que ayuda a evitar Fugas no deseadas de medios de proceso entre ciclos operativos.
| Artículo | Especificación |
| Nombre del producto | Válvula de bola de 2 piezas de paso total neumática manual sanitaria |
| Marca | MAV |
| Tipo de válvula | Válvula de bola sanitaria de puerto completo |
| Material del cuerpo | SUS304/SUS316L |
| Material del asiento | PTFE, EPDM, Silicona |
| Operación | Manual / Neumático |
| Actuador neumático | Doble efecto/retorno por resorte |
| Presión de trabajo | Máximo 10 bares |
| Temperatura de funcionamiento | -20°C a +150°C, dependiendo del material del asiento |
| Acabado superficial | Ra ≤0,8 μm Estándar; Ra ≤0,4 μm Opcional |
| Conexión | Tri-Clamp, soldadura a tope, roscada, bridada |
| Estándares | DIN, ISO, SMS, IDF, 3-A, RJT, ASME BPE |
| Accesorios opcionales | Válvula Solenoide, Caja de Interruptor de Límite, Posicionador, Regulador de Filtro de Aire, Anulación Manual, Accesorios NAMUR |
| Tamaño | d | B | L | K | H | W |
| 0,75" | 15.8 | 54 | 108 | 50.5 | 52 | 133 |
| 1" | 22.1 | 56 | 112 | 50.5 | 56 | 133 |
| 1,5" | 34.8 | 68 | 136 | 50.5 | 74 | 140 |
| 2" | 47.5 | 81 | 162 | 64 | 81.5 | 163 |
| 2,5" | 60.2 | 89 | 178 | 77.5 | 96 | 180 |
| 3" | 72.9 | 100 | 200 | 91 | 110 | 182 |
| 4" | 97.4 | 115 | 230 | 119 | 140 | 195 |

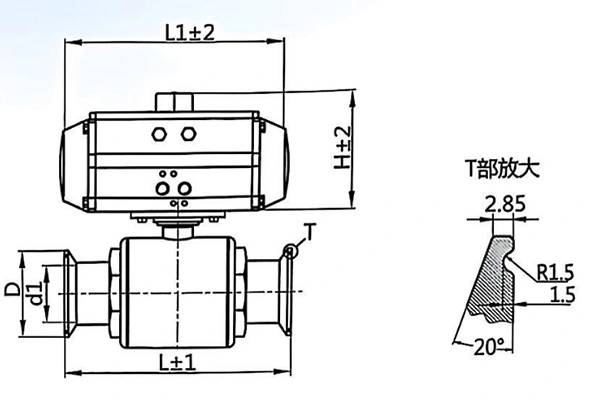

| Tamaño | d | D | L | Modelo de cilindro |
| 1/2" | 10 | 25.5 | 75 | AT52 |
| 3/4" | 17 | 50.5 | 100 | AT52 |
| 1" | 22 | 50.5 | 120 | AT52 |
| 1 1/4" | 28 | 50.5 | 130 | AT52 |
| 1 1/2" | 35 | 50.5 | 140 | AT52 |
| 1 3/4" | 42 | 64 | 150 | AT63 |
| 2" | 47.5 | 64 | 164 | AT63 |
| 2 1/4" | 53 | 77.5 | 164 | AT75 |
| 2 1/2" | 60 | 77.5 | 190 | AT75 |
| 3" | 67 | 91 | 210 | AT83 |
| 3 1/2" | 86 | 106 | 230 | AT83 |
| 4" | 100 | 119 | 260 | AT83 |
Una válvula solenoide puede controlar el suministro de aire neumático, lo que permite que la válvula de bola responda a señales eléctricas de un sistema de control automatizado.
La caja de interruptores de límite proporciona retroalimentación de posición abierta/cerrada, lo que ayuda a los operadores o sistemas PLC a confirmar la posición real. estado de la válvula.
Se puede seleccionar un posicionador para aplicaciones que requieren un posicionamiento del actuador y un monitoreo del proceso más controlados.
Un regulador de filtro de aire ayuda a proporcionar aire comprimido más limpio y adecuadamente regulado al actuador neumático. soportando un funcionamiento estable.
Una anulación manual proporciona un método de operación adicional donde se requiere la operación de la válvula local durante puesta en marcha, mantenimiento o interrupción del sistema de control.
La válvula se puede utilizar en aplicaciones higiénicas compatibles, como sistemas de agua purificada, sistemas WFI y líquidos estériles. transferencia, preparación de tampones, sistemas de biorreactor y plataformas CIP/SIP.
Para instalaciones relacionadas con GMP, la configuración final de la válvula debe seleccionarse de acuerdo con las normas aplicables del proyecto. requisitos higiénicos y reglamentarios.
Las aplicaciones incluyen cultivo celular, fermentación, procesamiento biofarmacéutico, plataformas de proceso estériles y distribución de líquidos de proceso.
El diseño de paso total es particularmente útil cuando se requiere una transferencia eficiente de líquidos de proceso.
La válvula se puede instalar en sistemas de transferencia de ingredientes de lácteos, leche, jugos, bebidas, cervecería y alimentos donde Se requiere un cierre higiénico y una baja resistencia al flujo.
Las aplicaciones adecuadas incluyen lociones, champús, cremas y otros sistemas de transferencia de líquidos cosméticos compatibles.
Para aplicaciones compatibles de alta pureza y química fina, la válvula proporciona una construcción de acero inoxidable, hermética. apagado y opciones de conexión flexibles.
Si el proceso requiere un flujo alto con una pérdida de presión mínima, la configuración de paso total es una selección importante factor.
Elija SUS304 o SUS316L según el medio del proceso, las condiciones de corrosión, los productos químicos de limpieza y Requisitos de contacto con el producto.
Se debe seleccionar PTFE, EPDM o silicona en función de la temperatura real del proceso, el medio, los productos químicos CIP y SIP. condiciones.
Elija la operación manual para control local o la operación neumática cuando se requiere una conmutación rápida, repetible y automatizada. requerido.
Confirme la conexión Tri-Clamp, soldada, roscada o bridada requerida junto con las normas DIN, ISO, SMS, Estándar IDF, 3-A, RJT o ASME BPE.
Para líneas automatizadas, especifique si se utilizan válvulas solenoides, retroalimentación de posición, posicionadores, reguladores de filtro de aire, NAMUR. Se requieren accesorios o anulaciones manuales.
El diseño de paso total hace que esta válvula sea particularmente adecuada para compradores preocupados por la pérdida de presión y el mantenimiento. transferencia eficiente de proceso-medio.
Se puede configurar una plataforma de válvulas para operación manual simple o control neumático automatizado, lo que permite Equipos para adaptarse a diferentes entornos de producción.
El cuerpo de dos piezas proporciona una construcción sencilla para la inspección y el mantenimiento del sellado interno. componentes.
Las superficies húmedas pulidas, el espacio muerto minimizado, las conexiones sanitarias y la compatibilidad CIP/SIP hacen que la válvula Adecuado para aplicaciones donde la limpieza es una prioridad de compra.
Una válvula de bola sanitaria de paso total tiene un paso de bola diseñado para coincidir estrechamente con el diámetro interno de la tubería. cuando Completamente abierto, proporciona una ruta de flujo relativamente sin restricciones, lo que ayuda a reducir la pérdida de presión y la turbulencia.
La construcción de dos piezas proporciona un cuerpo de válvula compacto y un acceso práctico a los componentes internos para su inspección. y mantenimiento.
Sí. AVM ofrece operación de manija manual, así como configuraciones neumáticas con retorno por resorte o de doble acción. actuadores.
La presión máxima de trabajo especificada es de 10 bar. La capacidad de presión real debe confirmarse de acuerdo con el tamaño, material, asiento y condiciones de funcionamiento seleccionados.
El rango de funcionamiento especificado es de -20 °C a +150 °C, dependiendo del asiento y los materiales de sellado seleccionados.
Sí. La construcción sanitaria está diseñada para la integración en sistemas de limpieza CIP y SIP. El real Las condiciones de esterilización deben confirmarse de acuerdo con los materiales de sellado seleccionados.
El acabado superficial estándar es Ra ≤0,8 μm, con un acabado opcional Ra ≤0,4 μm para aplicaciones que requieren un acabado más suave. superficie interna.
Las aplicaciones típicas incluyen productos farmacéuticos, biotecnología, alimentos, bebidas, lácteos, cervecería, cosméticos y compatibles. procesamiento químico fino.
El plazo de producción estándar es de 2 a 4 semanas, dependiendo de la cantidad del pedido, la configuración de la válvula, las especificaciones y disponibilidad de materiales. Los compradores con requisitos urgentes deben confirmar el programa de producción más temprano disponible. con MAV.
Las condiciones de pago estándar son un depósito del 30% y el 70% restante se paga antes del envío por T/T o L/C. Para poco valor Pedidos, es posible que se requiera el pago completo antes de la producción.
Las válvulas se embalan de forma segura utilizando cajas de madera y papel adecuadas para proteger el equipo durante las operaciones internacionales. Transporte y reduce el riesgo de daños antes de la entrega.
Si su proceso requiere alta capacidad de flujo, baja pérdida de presión, cierre rápido y construcción higiénica, el AVM La válvula de bola de 2 piezas de paso total neumática manual sanitaria proporciona una solución flexible tanto para operación manual como para Tuberías sanitarias automatizadas.
Proporcione a AVM el tamaño de su válvula, el medio de proceso, la presión de trabajo, la temperatura de funcionamiento, el estándar de conexión y el asiento. material y método de operación para seleccionar la configuración adecuada para su aplicación.
