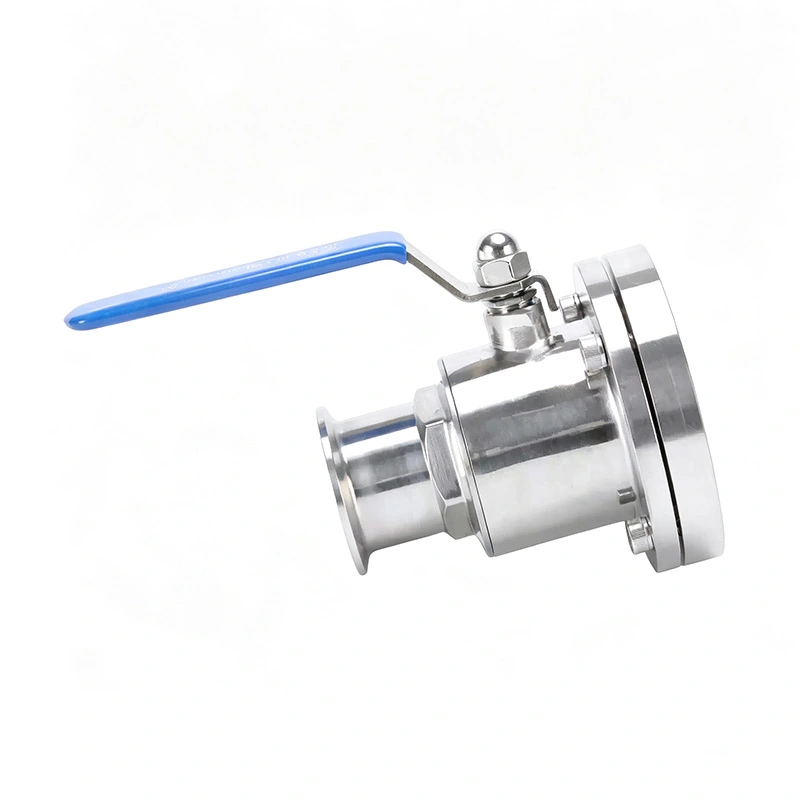

A diferencia de las válvulas de bola en línea estándar, la configuración del fondo del tanque está diseñada alrededor de la conexión entre la válvula y la salida del vaso. El pasaje interno ayuda a reducir la retención del producto en el fondo del tanque, haciendo que la válvula Adecuado para procesos donde es importante un drenaje completo, pocos residuos y una fácil limpieza.
La válvula de bola para fondo de tanque sanitario está disponible con operación manual o neumática y se puede utilizar en sistemas de procesamiento de productos químicos finos compatibles: farmacéutico, biotecnológico, alimentario, de bebidas, lácteo, cosmético y compatible.

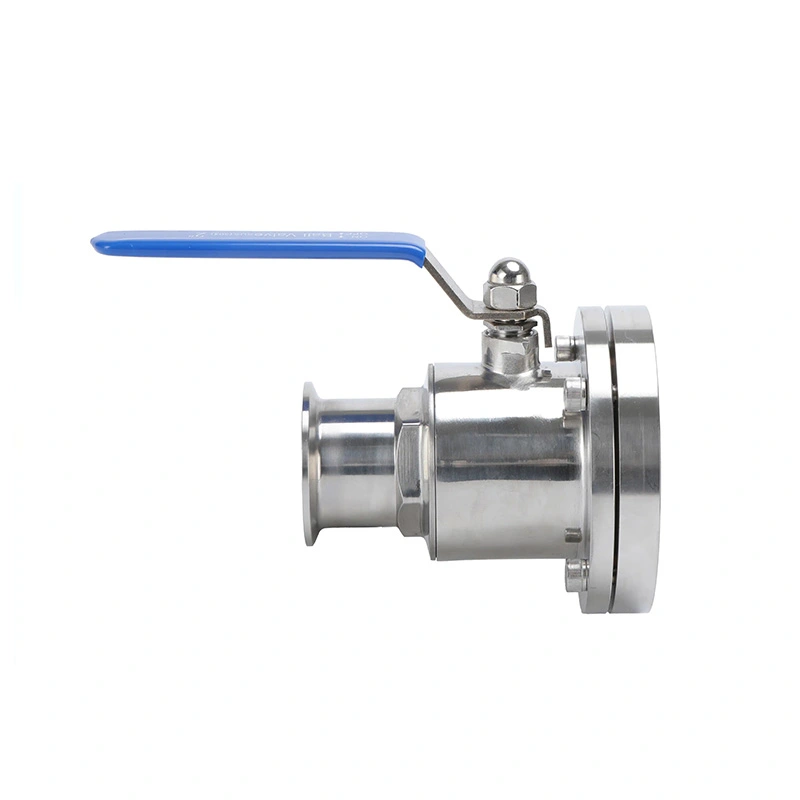

La válvula se instala en la salida más baja de un tanque o recipiente de proceso, proporcionando una ruta de flujo directa desde el recipiente. en la tubería aguas abajo. Esta configuración es adecuada para descarga de productos, drenaje de tanques, transferencia y cambio de proceso.
La estructura de la válvula está diseñada para minimizar las cavidades innecesarias y la acumulación de producto alrededor de la salida del tanque. Esto es particularmente importante para productos de alto valor donde el material residual puede provocar la pérdida del producto o un aumento. requisitos de limpieza.
La válvula de bola para fondo de tanque sanitario se puede aplicar a tanques de almacenamiento, tanques de mezcla, reactores, recipientes de fermentación, y otros recipientes de proceso sanitario donde se requiere descarga y aislamiento del fondo.

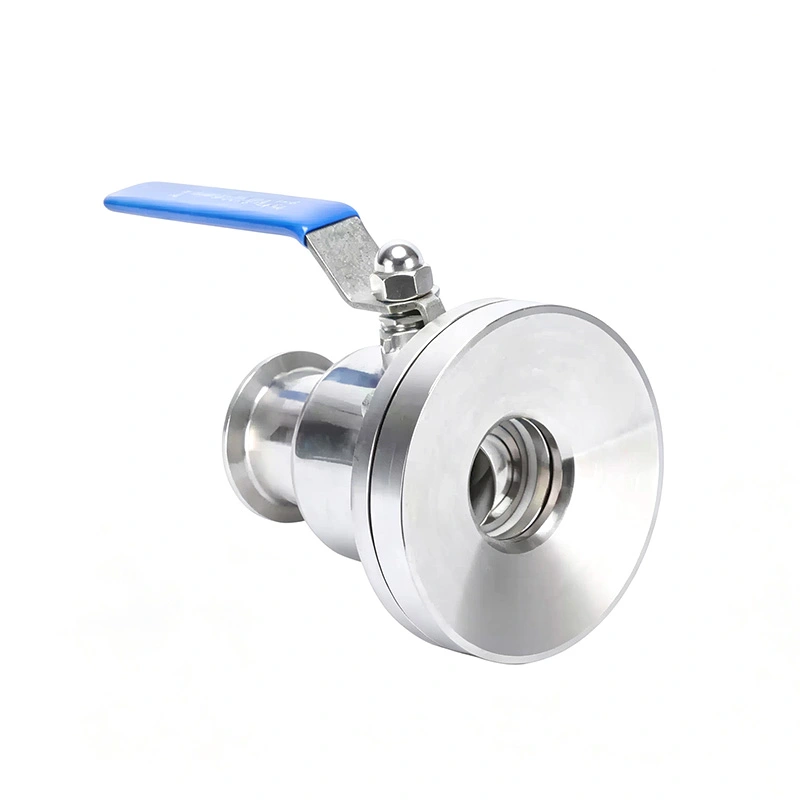

La bola de paso total proporciona una gran área de flujo interno cuando está completamente abierta. Esto permite que los medios de proceso se muevan desde el Salida del tanque con restricción de flujo relativamente baja.
La configuración montada en la parte inferior admite el drenaje y la transferencia de productos asistidos por gravedad. Es adecuado para aplicaciones en las que es necesario minimizar el volumen de líquido restante dentro del recipiente durante la descarga.
Al reducir el espacio muerto innecesario alrededor de la salida y el paso de la válvula, el diseño ayuda a disminuir el producto residual. después del drenaje. Esto puede mejorar la recuperación del producto y simplificar los procedimientos de limpieza posteriores.
La válvula incorpora un mecanismo de compensación automática del sello para mantener el contacto de sellado según las condiciones de operación. cambiar. Esto ayuda a compensar el desgaste normal del sellado y respalda un rendimiento de cierre constante.
Cuando la válvula de bola inferior del tanque sanitario está cerrada, el sistema de sellado aísla el tanque del agua corriente abajo. tubería. Se requiere una selección adecuada del material y la presión de acuerdo con las condiciones reales del proceso.
La estructura interna está diseñada para reducir el par necesario para girar la bola, lo que permite una operación manual más sencilla. y reducir los requisitos del actuador para configuraciones automatizadas.
Las superficies de contacto con el producto tienen un acabado de precisión para reducir las áreas donde se pueden acumular residuos del producto. el estandar El acabado de la superficie es Ra ≤0,8 μm, con Ra ≤0,4 μm disponible como opción.
La válvula se puede incorporar a sistemas de limpieza in situ, lo que permite que el fluido de limpieza pase a través de la línea de proceso. sin requerir el desmantelamiento rutinario de la válvula.
Para procesos que requieren esterilización, la válvula se puede configurar para aplicaciones de esterilización in situ de acuerdo con los materiales de sellado seleccionados y la temperatura de funcionamiento.
La válvula está disponible en acero inoxidable SS304 y SS316L. SS316L es particularmente adecuado para exigentes aplicaciones de contacto con productos que requieren mayor resistencia a la corrosión.
Los materiales de sellado disponibles incluyen PTFE, EPDM y silicona. El material apropiado debe seleccionarse de acuerdo a la composición del producto, agentes de limpieza, temperatura y condiciones de funcionamiento.
El acabado superficial estándar es Ra ≤0,8 μm, mientras que un acabado opcional Ra ≤0,4 μm está disponible para aplicaciones con requisitos de superficie más estrictos.

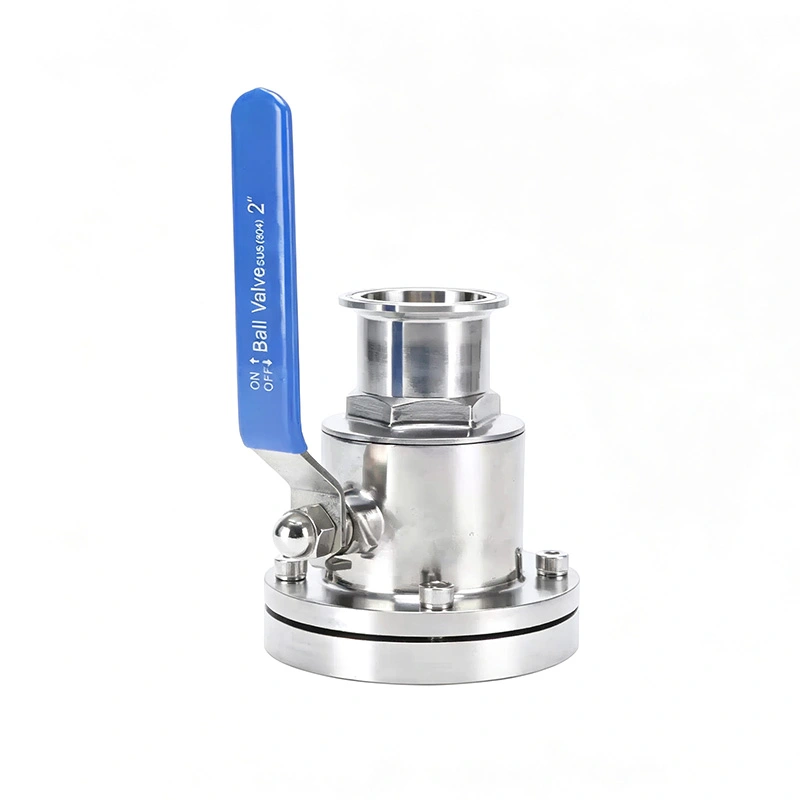

La configuración manual proporciona control directo en la salida del tanque y es adecuada para sistemas de proceso donde la válvula La operación es realizada por un operador.
Un actuador neumático proporciona apertura y cierre remotos para equipos de proceso automatizados. Es adecuado para Líneas de producción donde la salida del tanque necesita operar de acuerdo con una secuencia de proceso programada.
La configuración neumática se puede integrar con sistemas basados en PLC para coordinar la descarga del tanque con las bombas, el llenado equipos, tuberías de transferencia y otros equipos de proceso.
Cuando el orificio de la bola está alineado con la tubería, la válvula abre el paso de flujo principal y permite que el producto fluya. descarga del tanque.
Cuando la bola gira 90° desde la posición abierta, la sección sólida bloquea el paso del flujo y aísla el tanque. del sistema aguas abajo.
Durante la descarga, la salida inferior permite que el producto se mueva directamente hacia la tubería aguas abajo. el paso completo El paso ayuda a reducir la restricción del flujo y apoya la transferencia eficiente.
| Artículo | Especificación |
| Nombre del producto | Válvula de bola inferior del tanque sanitario |
| Marca | MAV |
| Tipo de válvula | Válvula de bola de paso total para fondo de tanque sanitario |
| Material del cuerpo | SS304/SS316L |
| Material del sello | PTFE / EPDM / Silicona |
| Acabado superficial | Ra ≤0,8 μm Estándar / Ra ≤0,4 μm Opcional |
| Conexión | Tri-Clamp / Soldadura / Brida / Rosca |
| Presión de trabajo | Máx. 10 bar, según el tamaño |
| Temperatura de trabajo | -10°C a 150°C |
| Operación | Manual / Neumático |
| Posición de instalación | Fondo del tanque/salida del recipiente |
| Solicitud | Descarga de Tanques / Drenaje / Transferencia de Producto / Llenado |

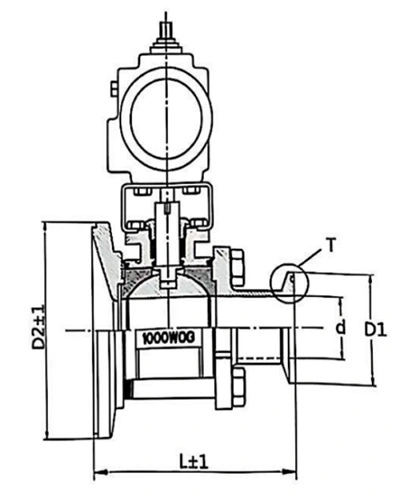

| Tamaño | d | D1 | D2 | L | Modelo de cilindro |
| 1" | 22 | 50.5 | 118 | 100 | AT52 |
| 1 1/2" | 35 | 50.5 | 118 | 125 | AT52 |
| 2" | 47.5 | 64 | 145 | 145 | AT63 |
| 2 1/2" | 50 | 77.5 | 165 | 170 | AT75 |
| 3" | 72.5 | 91 | 205 | 198 | AT83 |
| 4" | 98 | 119 | 245 | 210 | AT83 |
La válvula de bola inferior para tanques sanitarios se puede utilizar en las salidas inferiores de tanques de proceso y almacenamiento farmacéutico para operaciones controladas de descarga de producto, transferencia de líquido y limpieza.
Es adecuado para recipientes de fermentación, tanques de bioprocesos y sistemas de manipulación de líquidos donde el drenaje y la eficiencia son adecuados. Se requieren condiciones de proceso higiénicas.
Las aplicaciones incluyen leche, bebidas, ingredientes alimentarios líquidos, salsas y otros productos compatibles almacenados o procesado en tanques sanitarios.
La configuración montada en la parte inferior es adecuada para leche, yogur, crema y otros equipos de procesamiento de lácteos donde La recuperación y la facilidad de limpieza del producto son importantes.
La válvula se puede utilizar para tanques que contienen champú, loción, crema y otras formulaciones cosméticas líquidas o viscosas.
Para medios químicos compatibles, la válvula se puede aplicar a tanques de proceso, reactores y recipientes de almacenamiento. Materiales y La compatibilidad del sellado debe confirmarse en función de la composición química real.
La válvula debe instalarse en la salida práctica más baja del recipiente cuando se requiere un drenaje máximo. el La geometría de salida del recipiente debe considerarse junto con las dimensiones de la válvula.
Se encuentran disponibles configuraciones Tri-Clamp, soldadas, con brida y roscadas. La conexión debe coincidir con el tanque existente. Tuberías sanitarias de salida y aguas abajo.
Antes de la selección, los compradores deben proporcionar el medio del proceso, la temperatura de trabajo, la presión de trabajo y el flujo requerido. velocidad, condiciones de limpieza y frecuencia de operación para determinar la configuración apropiada de la válvula.
Las dimensiones de la válvula y las interfaces de conexión se verifican de acuerdo con el tamaño y la configuración especificados antes envío.
El sistema de sellado se revisa para verificar el cierre adecuado de la válvula y el rendimiento de fugas de acuerdo con la prueba aplicable. requisitos.
Las configuraciones manuales y neumáticas se verifican para verificar la correcta apertura, cierre y movimiento del actuador antes del envío.
AVM utiliza embalajes protectores adecuados para el transporte internacional. Se pueden utilizar cajas de papel y madera según a la configuración de la válvula y los requisitos de envío para proteger el cuerpo de acero inoxidable, los extremos de la conexión y componentes neumáticos.
Se instala en la salida inferior de tanques sanitarios, reactores, recipientes de mezcla, recipientes de fermentación y similares. equipos de proceso.
La configuración proporciona una ruta de descarga directa desde el recipiente y ayuda a reducir el producto residual alrededor del salida, apoyando el drenaje eficiente y la recuperación del producto.
Se puede utilizar para productos viscosos compatibles, pero el tamaño real de la válvula debe seleccionarse según la viscosidad. caudal, temperatura y presión.
Sí. El accionamiento neumático está disponible para descarga automatizada de tanques y control remoto de procesos.
El cuerpo de la válvula está disponible en acero inoxidable SS304 o SS316L, con opciones de sellado de PTFE, EPDM y silicona.
Los compradores deben proporcionar el tamaño de salida del tanque, el medio de proceso, la temperatura, la presión, el caudal, el tipo de conexión, material de sellado requerido y si se requiere operación manual o neumática.
