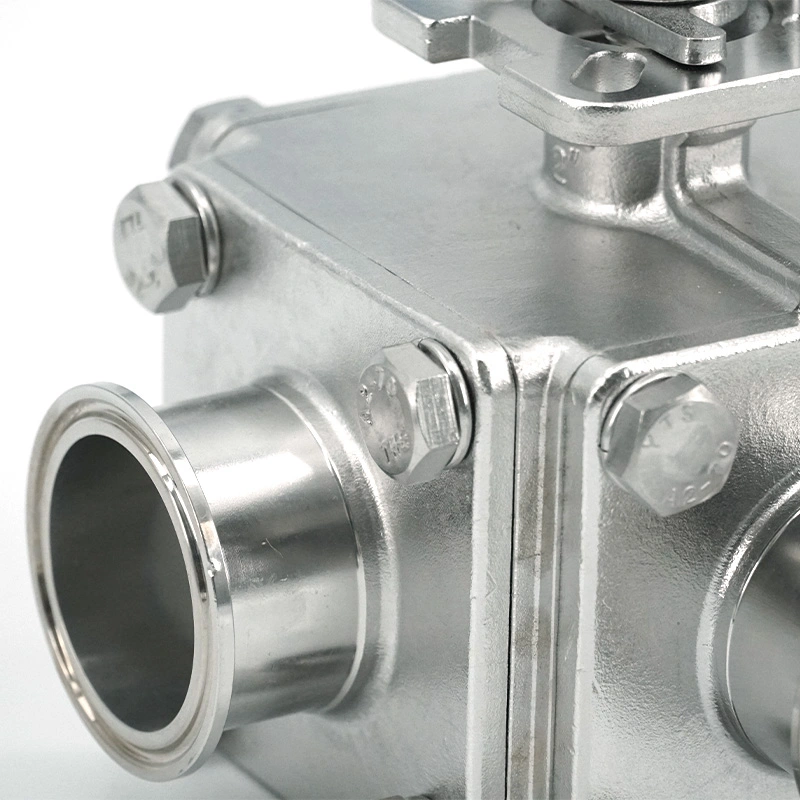

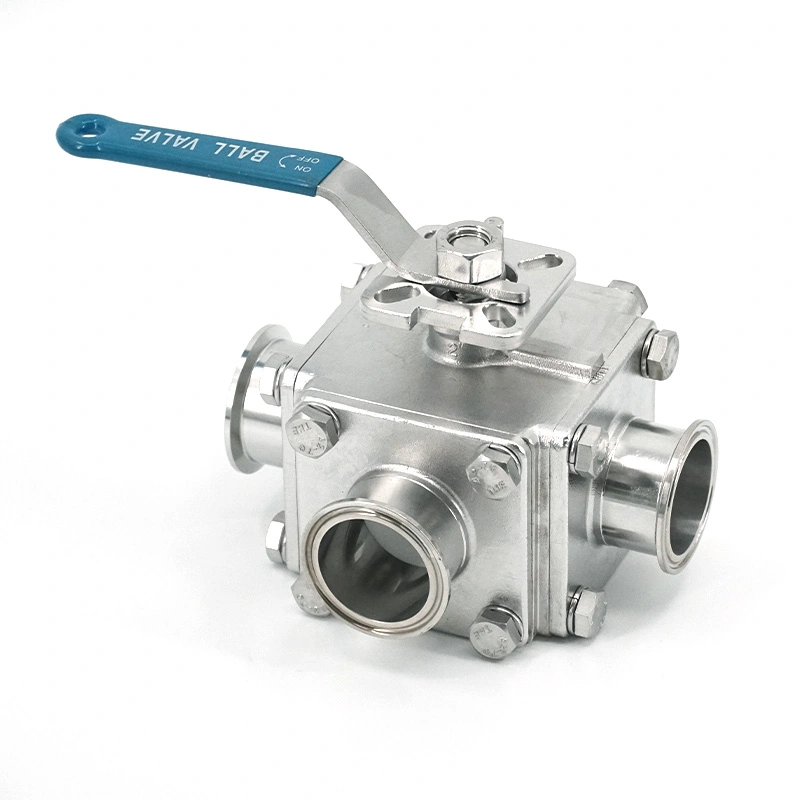

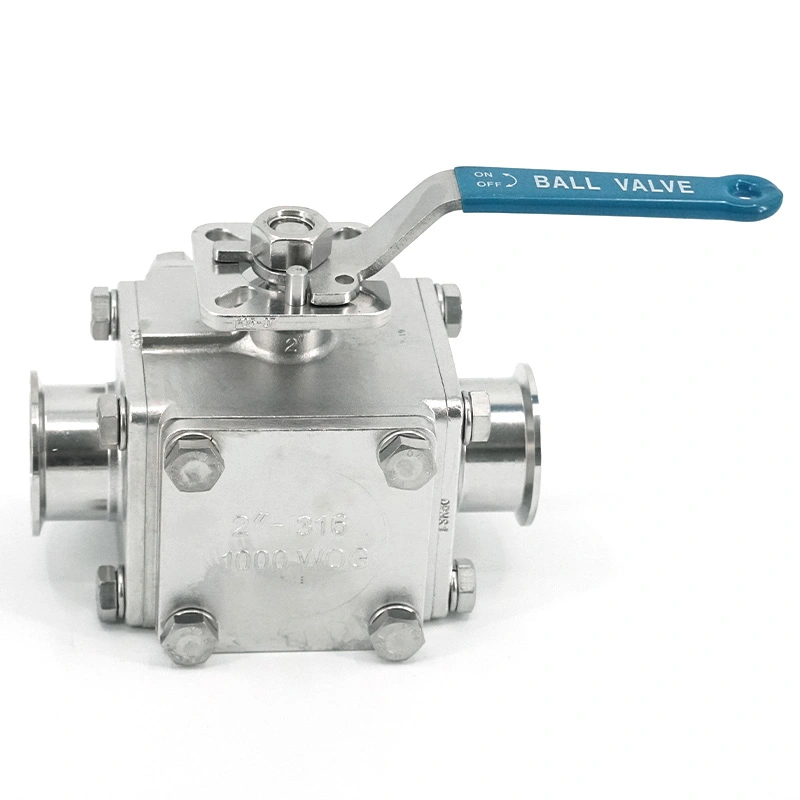

Disponible con configuraciones de bola de puerto L y puerto T, la válvula de bola cuadrada neumática sanitaria de tres vías puede adaptarse a diferentes requisitos de ruta de flujo. El cuerpo de acero inoxidable, las superficies húmedas pulidas, La estructura del asiento con cavidades minimizadas y el funcionamiento neumático de un cuarto de vuelta lo hacen adecuado para productos farmacéuticos, biotecnología, alimentos, bebidas, lácteos, cosméticos y otros sistemas de procesamiento higiénico.
La bola L-Port conecta dos puertos mientras aísla el tercer puerto. Es adecuado cuando un flujo de proceso necesita ser cambiar entre dos tuberías diferentes, como seleccionar entre dos tanques, rutas de transferencia o salidas de proceso.
La bola T-Port proporciona una comunicación más flexible entre los tres puertos de la válvula. Dependiendo de la posición de la pelota, Se pueden conectar o aislar diferentes tuberías, lo que lo hace adecuado para distribución, transferencia y Enrutamiento de procesos multidireccional.
La configuración del puerto L o del puerto T debe seleccionarse según la disposición real de la tubería y las necesidades posiciones de conmutación. Para sistemas complejos, los compradores pueden proporcionar un diagrama de flujo de proceso para que AVM pueda verificar los requisitos ruta de flujo antes de la producción.
El actuador neumático gira el vástago de la válvula 90° para cambiar la posición de la bola y redirigir el proceso. medios de comunicación. Este mecanismo de cuarto de vuelta proporciona un cambio sencillo entre rutas de flujo predefinidas.
La configuración de doble acción utiliza aire comprimido para el movimiento de apertura y cierre. Es adecuado para Sistemas automatizados donde se requiere control neumático en ambas direcciones.
La configuración de retorno por resorte utiliza aire comprimido para una dirección y fuerza del resorte para el movimiento opuesto. eso Se puede seleccionar cuando el proceso requiere una posición predeterminada definida después de la pérdida del suministro de aire.
El actuador neumático se puede combinar con válvulas solenoides, cajas de interruptores de límite, posicionadores y filtros de aire. reguladores. Estos componentes permiten que la válvula se integre con PLC u otros sistemas de control de procesos para control remoto. conmutación.
La estructura interna está diseñada para reducir las cavidades innecesarias alrededor de la bola y el asiento. Esto ayuda a limitar retención de los medios de proceso durante el cambio de flujo y respalda la operación higiénica donde los productos se cambian con frecuencia.
El diseño del asiento lleno de cavidades reduce el espacio disponible alrededor del área de sellado donde los residuos del proceso podrían acumular. Esta construcción facilita la limpieza y ayuda a reducir los posibles puntos de contaminación.
El acabado superficial interno estándar es Ra ≤0,8 μm, con acabado electropulido opcional Ra ≤0,4 μm. Cuanto más suave La superficie puede reducir la adhesión del producto y facilitar la limpieza de las áreas de contacto con el producto.
La válvula de bola cuadrada neumática sanitaria de tres vías está diseñada para integrarse en sistemas CIP y SIP adecuados. permitiendo realizar procedimientos de limpieza y esterilización mientras la válvula permanece instalada. El PIC real y las condiciones SIP deben compararse con los materiales de asiento y sellado seleccionados.
AVM proporciona configuraciones de acero inoxidable SUS304 y SUS316L. SUS316L se puede seleccionar para aplicaciones que requieren mayor resistencia a la corrosión o condiciones de contacto con el producto más exigentes.
El PTFE proporciona sellado confiable y resistencia química para muchas aplicaciones de procesos sanitarios compatibles. su La idoneidad debe confirmarse según el medio del proceso, los agentes de limpieza y la temperatura de funcionamiento.
Se pueden seleccionar EPDM y silicona para aplicaciones de procesamiento sanitario compatibles según el medio del proceso. temperatura, requisitos de limpieza y condiciones de esterilización.
FKM está disponible para aplicaciones que requieren una resistencia adecuada a sustancias químicas y condiciones de funcionamiento específicas. La compatibilidad debe confirmarse antes de la selección.
La bola mecanizada con precisión y la estructura higiénica del asiento proporcionan sellado entre las rutas de flujo seleccionadas, lo que ayuda a prevenir comunicación no deseada entre puertos aislados.
La estructura de sellado elástica permite que el asiento se adapte a los cambios normales en las condiciones operativas, lo que ayuda a mantener contacto entre la bola y el asiento durante el cambio repetido.
La bola y el asiento mecanizados con precisión están diseñados para una rotación suave con un par de funcionamiento controlado, lo que permite que el Actuador neumático para operar la válvula de manera eficiente.
El mecanismo operativo de 90° es adecuado para sistemas de proceso donde las rutas de flujo deben cambiarse repetidamente durante producción, transferencia, limpieza o cambio de producto.
| Artículo | Especificación |
| Nombre del producto | Válvula de bola de tres vías cuadrada neumática sanitaria |
| Marca | MAV |
| Tipo de válvula | Válvula de bola sanitaria de tres vías |
| Configuración de bola | Puerto L / Puerto T |
| Material del cuerpo | SUS304/SUS316L |
| Material del sello | PTFE / EPDM / Silicona / FKM |
| Solenoide | Neumático de doble efecto/retorno por resorte |
| Ángulo de rotación | 90° |
| Presión de funcionamiento | Hasta 5 bar, dependiendo del tamaño |
| Temperatura de funcionamiento | -20°C a +180°C, dependiendo del material del asiento |
| Acabado de superficie interna | Ra ≤0,8 μm Estándar |
| Acabado superficial opcional | Ra ≤0,4 μm Electropulido |
| Conexión | Tri-Clamp / Soldadura a tope / Roscada / Bridada |
| Estándares de conexión | DIN / ISO / SMS / IDF / 3-A |
| Accesorios de control | Válvula solenoide/caja de interruptores de límite/posicionador/regulador de filtro de aire |
AVM proporciona esta configuración de tres vías de 1/2" a 4", correspondiente aproximadamente a DN15–DN100. real Las dimensiones de la conexión dependen del tamaño de la válvula seleccionada y de la configuración de la conexión sanitaria.
| Tamaño | DN | L | Puerto | d | D | E | H | S | ISO 5211 |
| 1/2" | DN15 | 148 | 16.0 | 12.7 | 25.2 | 73.7 | 89.0 | 186.5 | F04 |
| 3/4" | DN20 | 155 | 20.0 | 19.05 | 25.2 | 77.9 | 98.0 | 218.0 | F05 |
| 1" | DN25 | 168 | 25.0 | 25.4 | 50.5 | 84.4 | 102.0 | 218.0 | F05 |
| 1 1/4" | DN32 | 198 | 32.0 | 31.8 | 50.5 | 98.95 | 118.5 | 135.0 | F05 / F07 |
| 1 1/2" | DN40 | 220 | 38.0 | 38.1 | 50.5 | 110.7 | 127.0 | 135.0 | F05 / F07 |
| 2" | DN50 | 245 | 50.0 | 50.8 | 64.0 | 122.3 | 139.0 | 250.0 | F07 / F10 |
| 2 1/2" | DN65 | 270 | 65.0 | 63.5 | 77.5 | 135.0 | 165.7 | 252.0 | F07 / F10 |
| 3" | DN80 | 290 | 80.0 | 76.2 | 91.0 | 146.1 | 170.0 | 252.0 | F07 / F10 |
| 4" | DN100 | 330 | 100.0 | 101.6 | 119.0 | 164.0 | 193.0 | 600.0 | F07 / F10 |
Las conexiones Tri-Clamp son adecuadas para sistemas de procesos sanitarios donde es conveniente instalar, retirar y Se requieren inspecciones. Se utilizan comúnmente en alimentos, bebidas, lácteos, productos farmacéuticos y biotecnología. equipo.
Las conexiones soldadas a tope proporcionan una conexión permanente entre la válvula y la tubería de proceso. Esta configuración es Adecuado donde se requiere continuidad higiénica de la tubería y juntas desmontables reducidas.
Las versiones roscadas proporcionan un método de conexión alternativo para sistemas de tuberías sanitarias compatibles. El aplicable El estándar de rosca debe confirmarse de acuerdo con la instalación existente.
Se pueden utilizar versiones con bridas cuando la válvula necesita conectarse con equipos o sistemas de tuberías compatibles mediante conexiones atornilladas. Los estándares de dimensiones y bridas deben confirmarse antes de realizar el pedido.
La válvula de bola de tres vías cuadrada neumática sanitaria se puede utilizar en sistemas farmacéuticos compatibles para inyectables. producción, fabricación de vacunas, preparación de tampones, sistemas de agua purificada, sistemas WFI, transferencia de líquidos estériles, y líneas de proceso CIP/SIP.
Las aplicaciones típicas incluyen cultivo celular, fermentación, producción biofarmacéutica, transferencia de líquidos estériles y patines de proceso donde se requiere cambio automatizado de ruta de flujo.
Las aplicaciones incluyen procesamiento de lácteos, producción de leche y yogur, procesamiento de jugos de frutas, sistemas de cervecería, bebidas. llenado y transferencia de alimentos líquidos donde se requiere un recorrido de flujo higiénico.
La válvula se puede aplicar a champú, loción, crema, transferencia de ingredientes cosméticos y otros líquidos compatibles. sistemas de procesamiento que requieren distribución controlada por tuberías.
El primer punto de selección es si el sistema requiere desvío del puerto L o flujo multidireccional del puerto T. el Los estados de conexión y aislamiento requeridos deben confirmarse antes de realizar el pedido.
Se debe proporcionar el medio de proceso al seleccionar el cuerpo de la válvula y el material del asiento. Esto es particularmente importante para sistemas que involucran productos químicos de limpieza, medios corrosivos o fluidos de alta pureza.
Se deben proporcionar la presión de funcionamiento real, la temperatura del proceso, la temperatura CIP y las condiciones SIP para que el La configuración de válvula seleccionada se puede comparar con sus límites de funcionamiento aplicables.
Los compradores deben especificar el tipo de actuador preferido, la presión de aire disponible, la posición predeterminada de la válvula y los requisitos. accesorios de control cuando la válvula se conectará a un sistema de proceso automatizado.
La conexión de tubería existente debe identificarse como Tri-Clamp, Soldadura a tope, Roscada, Bridada, DIN, ISO, SMS, IDF, u otra norma aplicable para evitar problemas de instalación.
Para una válvula de tres vías, AVM verifica la configuración real de la bola y las posiciones de conmutación para garantizar que el puerto L o La ruta de flujo del puerto T corresponde a la disposición de válvula especificada.
Se verifica que el actuador y la válvula ensamblados tengan un movimiento de 90°, una respuesta de conmutación y una condición de funcionamiento correctos. antes del envío.
La válvula se somete a comprobaciones adecuadas de fugas y sellado, mientras que las superficies de acero inoxidable y la conexión sanitaria Los extremos se inspeccionan para detectar defectos de mecanizado o superficiales.
Antes del embalaje, se protegen los extremos de las conexiones sanitarias contra contaminación e impactos. El actuador neumático y los componentes expuestos reciben protección adicional, y la válvula completa se asegura de acuerdo con el método seleccionado. método de transporte.
Se utiliza para redirigir, distribuir o aislar medios de proceso entre tres tuberías conectadas. Los tres puertos Su estructura lo hace adecuado para sistemas de proceso que requieren múltiples rutas de flujo.
La configuración L-Port conecta dos puertos mientras aísla el tercero, lo que la hace adecuada para el desvío de dos rutas. el La configuración T-Port proporciona una comunicación más flexible entre tres puertos para distribución y multidireccional. enrutamiento.
La válvula de bola cuadrada neumática sanitaria de tres vías está diseñada para integrarse en sistemas CIP y SIP adecuados. el Las condiciones reales de limpieza y esterilización deben compararse con los materiales seleccionados para el asiento y el sello.
La especificación suministrada indica una presión de funcionamiento de hasta 5 bar, y la presión real permitida depende del tamaño y configuración de la válvula.
La especificación suministrada proporciona un rango de funcionamiento de -20 °C a +180 °C, dependiendo del material del asiento seleccionado.
Sí. Las válvulas solenoides, cajas de interruptores de límite, posicionadores y otros accesorios de control se pueden configurar para integración con sistemas automatizados de control de procesos.
La selección depende principalmente del medio del proceso, las condiciones de corrosión, los requisitos de higiene y el contacto con el producto. requisitos. SUS316L generalmente se selecciona para aplicaciones higiénicas y sensibles a la corrosión más exigentes.
Proporcione el tamaño de la válvula, el requisito del puerto L o del puerto T, el medio del proceso, la presión de funcionamiento, la temperatura y la conexión. estándar, tipo de actuador, presión de aire disponible y accesorios de control requeridos. Se recomienda un diagrama de tuberías. cuando se trata de varias posiciones de conmutación.
