La válvula de bola sanitaria neumática recta de 3 piezas utiliza un paso de flujo de paso total para mantener una transferencia de medios eficiente, mientras que las superficies de contacto con el producto pulidas con precisión ayudan a reducir la retención de residuos y simplifican la limpieza. Fabricado con acero inoxidable SUS304 o SUS316L, es adecuado para aplicaciones higiénicas en procesamiento farmacéutico, biotecnológico, de alimentos, bebidas, lácteos, cosméticos y de química fina.
Con operación neumática de cuarto de vuelta, la válvula proporciona una apertura y cierre rápidos para sistemas de proceso automatizados y se puede configurar para operaciones CIP y SIP.

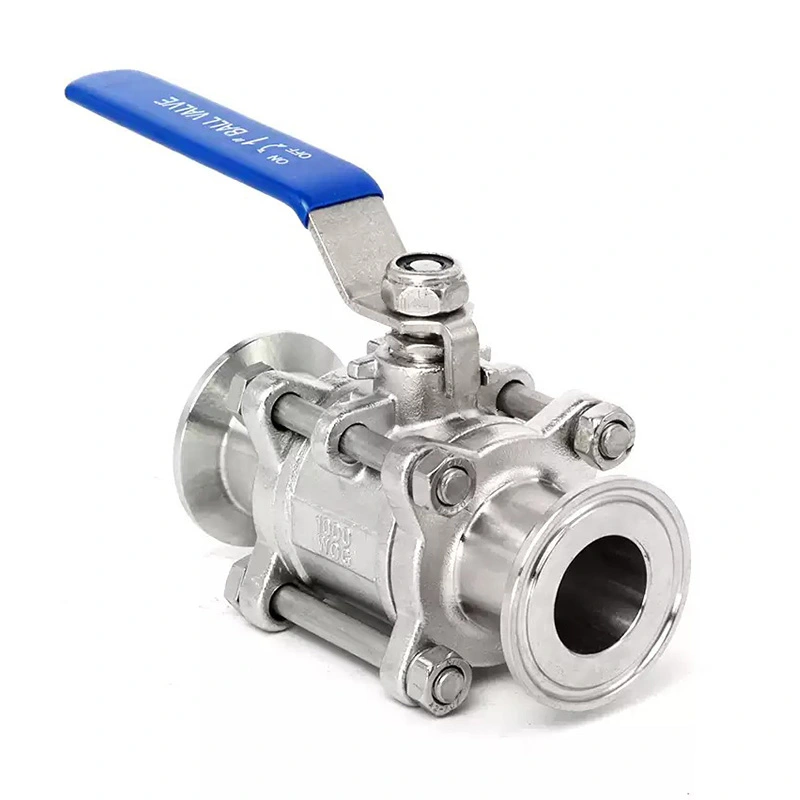

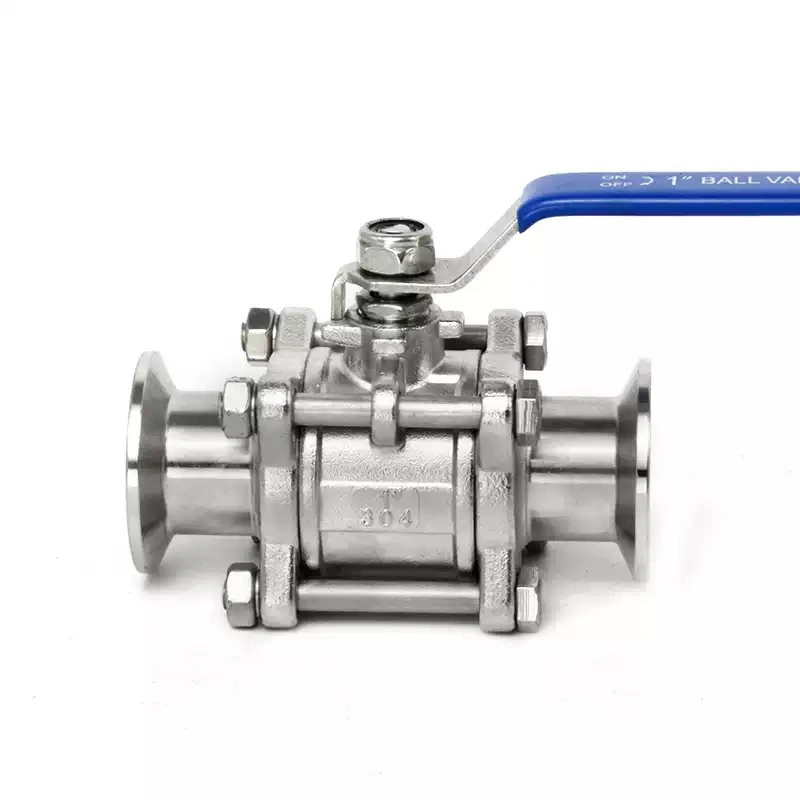

La construcción de tres piezas permite separar la sección de la válvula central y las conexiones finales durante el mantenimiento. Esto proporciona un acceso más fácil a los componentes internos sin reemplazar el conjunto de válvula completo.
La bola, los asientos de las válvulas y los componentes de sellado se pueden inspeccionar y reemplazar cuando sea necesario. Esto hace que la válvula sea adecuada para líneas de proceso donde los sellos y asientos están sujetos a ciclos repetidos de operación, limpieza o esterilización.
Cuando se produce desgaste, el personal de mantenimiento puede reparar los componentes internos en lugar de reemplazar toda la conexión de la tubería. Esto puede simplificar la gestión de repuestos y el mantenimiento rutinario de las válvulas.
La bola de paso total proporciona un paso de flujo que se corresponde estrechamente con la tubería conectada, lo que permite que los medios del proceso pasen a través de la válvula con restricción limitada cuando está completamente abierta.
La ruta de flujo recta minimiza los cambios innecesarios en la dirección del flujo, lo que ayuda a reducir la pérdida de presión a través de la válvula. Esto es útil para sistemas de transferencia de líquidos donde es importante mantener la capacidad de bomba disponible.
Un paso de flujo directo combinado con superficies húmedas pulidas ayuda a reducir las áreas donde los medios de proceso pueden acumularse después de abrir o cerrar la válvula.

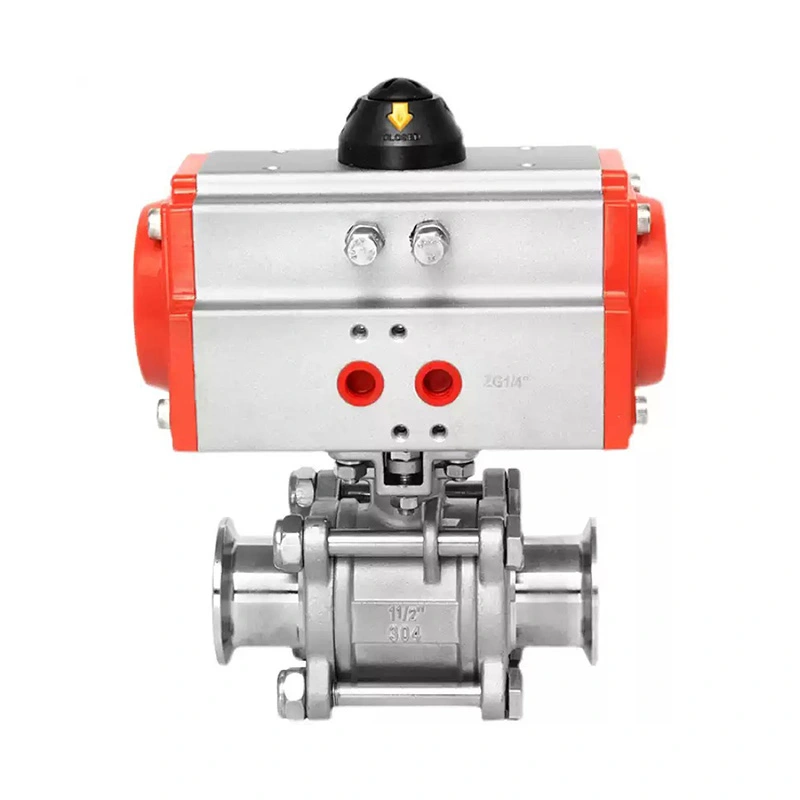

El actuador neumático gira la bola 90 grados. Cuando el orificio de la bola está alineado con la tubería, la válvula está abierta. Al girar la bola 90 grados, se coloca la sección sólida a lo largo del recorrido del flujo y se cierra la válvula.
La operación de un cuarto de vuelta proporciona un movimiento rápido entre las posiciones abierta y cerrada, lo que hace que la válvula sea adecuada para secuencias de producción automatizadas y cambios frecuentes de procesos.
Aunque este modelo está configurado para funcionamiento neumático, AVM puede proporcionar configuraciones de accionamiento manual u otras configuraciones según los requisitos del sistema.
La estructura de bola y asiento está diseñada para reducir el torque requerido para la operación, lo que permite que el actuador neumático proporcione un movimiento confiable durante ciclos repetidos.
Hay disponibles acero inoxidable SUS304 y SUS316L para el cuerpo y la bola de la válvula. SUS316L se puede seleccionar para aplicaciones que requieren mayor resistencia a la corrosión en entornos higiénicos exigentes.
El acabado superficial estándar es Ra ≤0,8 μm, con un acabado opcional Ra ≤0,4 μm para aplicaciones que requieren una superficie interna más lisa.
La estructura interna está diseñada para reducir las zonas muertas y la retención de productos, lo que favorece un funcionamiento higiénico y una limpieza más eficaz.
La Válvula de Bola Sanitaria Neumática Recta de 3 Piezas se puede incorporar a sistemas de limpieza CIP y esterilización SIP. Las condiciones de limpieza y esterilización aplicables deben confirmarse según los materiales de asiento y sellado seleccionados.
El PTFE está disponible para aplicaciones que requieren resistencia química y un rendimiento de sellado estable bajo temperaturas de funcionamiento adecuadas.
Se puede seleccionar silicona para aplicaciones higiénicas compatibles donde la flexibilidad y el rendimiento de la temperatura son importantes.
El EPDM es adecuado para muchas aplicaciones de procesos sanitarios generales y a base de agua y se puede seleccionar según el medio del proceso y las condiciones de limpieza.
Se puede seleccionar FKM para aplicaciones compatibles que requieran resistencia a ciertos químicos y condiciones de proceso de mayor temperatura.
| Artículo | Especificación |
| Nombre del producto | Válvula de bola recta neumática sanitaria de 3 piezas |
| Tipo de válvula | Válvula de bola sanitaria de paso total |
| Marca | MAV |
| Material del cuerpo | SUS304/SUS316L |
| Material de la bola | SUS304/SUS316L |
| Material del asiento | PTFE, Silicona, EPDM, FKM |
| Operación | Neumático; Opción manual disponible |
| Acabado superficial | Ra ≤0,8 μm Estándar; Ra ≤0,4 μm Opcional |
| Presión de trabajo | 1,0–1,6 MPa |
| Temperatura de funcionamiento | -20°C a +150°C, dependiendo del material del asiento |
| Conexión | Tri-Clamp, soldadura a tope, roscada, bridada |
| Estándares de conexión | DIN, 3-A, SMS, BS, RJT, IDF |
| Limpieza | Compatible con PIC |
| Esterilización | Compatible con SIP |
Las conexiones Tri-Clamp permiten una instalación y desmontaje relativamente rápidos y son adecuadas para sistemas de procesos sanitarios que requieren inspección o mantenimiento regular.
Las conexiones soldadas a tope proporcionan una conexión permanente con menos juntas desmontables y son adecuadas para sistemas de tuberías higiénicos donde la suavidad interna es importante.
Las configuraciones roscadas brindan una opción de conexión conveniente para equipos de proceso y sistemas de tuberías compatibles.
Las conexiones bridadas se pueden utilizar cuando la válvula necesita interactuar con equipos o sistemas de tuberías compatibles mediante conexiones atornilladas.
El actuador neumático proporciona un funcionamiento automático de un cuarto de vuelta y puede integrarse en sistemas de automatización de procesos.
Se puede utilizar una válvula solenoide para controlar el suministro de aire del actuador basándose en señales de control eléctrico del sistema de automatización de la planta.
Se pueden agregar accesorios de retroalimentación de posición cuando el PLC o el sistema de control necesita confirmación del estado abierto o cerrado de la válvula.
Se puede incorporar un regulador de filtro de aire al circuito neumático para ayudar a proporcionar aire comprimido adecuadamente acondicionado para un funcionamiento estable del actuador.
La válvula de bola sanitaria neumática recta de 3 piezas se puede utilizar en sistemas farmacéuticos y de bioprocesamiento para aplicaciones compatibles como agua purificada, WFI, transferencia de líquidos estériles, producción de vacunas, equipos de bioprocesamiento y sistemas CIP/SIP.
Las aplicaciones típicas incluyen leche, yogur, ingredientes lácteos, salsas, aceites comestibles y otros sistemas de procesamiento de alimentos líquidos compatibles donde se requiere un aislamiento higiénico del flujo.
La configuración de paso total se puede utilizar en líneas de producción de cerveza, refrescos, jugos y otras bebidas donde se requiere una transferencia de líquido eficiente y un cierre automático.
La válvula es adecuada para sistemas de producción compatibles que manejan champú, loción, crema e ingredientes cosméticos donde la limpieza y el control del proceso son importantes.
Para aplicaciones compatibles de química fina, agua de alta pureza, laboratorio y otras aplicaciones sensibles a la limpieza, la construcción de acero inoxidable y la ruta de flujo pulida proporcionan un manejo controlado del fluido.
Si el proceso requiere una inspección o reemplazo frecuente de los asientos y sellos de las válvulas, la construcción de tres piezas proporciona un acceso más fácil a los componentes internos.
Confirme el líquido o gas del proceso antes de seleccionar SUS304 o SUS316L y el material de asiento y sello apropiado.
El rango de presión de trabajo estándar es de 1,0 a 1,6 MPa, mientras que la temperatura de funcionamiento puede alcanzar de -20 °C a +150 °C dependiendo del material del asiento seleccionado.
Ra ≤0,8 μm es el acabado estándar. Las aplicaciones con requisitos de superficie más estrictos pueden especificar el acabado opcional Ra ≤0,4 μm.
Confirme la conexión requerida y el estándar aplicable antes de realizar el pedido, especialmente al reemplazar una válvula sanitaria existente.
Para sistemas automatizados, confirme la configuración del actuador neumático y si se requieren válvulas de solenoide, retroalimentación de posición u otros accesorios de control.
El plazo de producción estándar es de 2 a 4 semanas, según la cantidad del pedido, las especificaciones y la disponibilidad de materiales. Los pedidos urgentes deben confirmarse con AVM antes de la compra.
Las condiciones de pago estándar son un depósito del 30% y el 70% restante se paga antes del envío por T/T o L/C. Los pedidos de pequeño valor pueden requerir el pago completo antes de la producción.
Las válvulas están empaquetadas de forma segura en cajas adecuadas de papel y madera para reducir el riesgo de daños durante la manipulación y el transporte internacional.
La principal ventaja es la accesibilidad al mantenimiento. El cuerpo de tres piezas permite separar la sección central de la válvula para que los componentes internos puedan inspeccionarse o reemplazarse más cómodamente.
Un diseño de 3 piezas proporciona un mayor acceso a los componentes internos para mantenimiento, mientras que un diseño de 2 piezas generalmente proporciona una construcción de carrocería más simple y compacta.
Sí. La válvula utiliza un diseño de bola de paso total para proporcionar un paso de flujo relativamente sin restricciones y reducir la pérdida de presión cuando está completamente abierta.
Sí. La construcción sanitaria apoya la integración en los procesos CIP y SIP. Los parámetros reales de limpieza y esterilización deben confirmarse según los materiales seleccionados para el asiento y el sello.
El cuerpo y la bola de la válvula están disponibles en acero inoxidable SUS304 o SUS316L, con opciones de sellado de PTFE, silicona, EPDM y FKM.
La presión de trabajo especificada es de 1,0 a 1,6 MPa. La clasificación de presión exacta debe confirmarse según el tamaño y la configuración seleccionados.
El rango especificado es de -20°C a +150°C, dependiendo del material del asiento seleccionado.
Sí. La configuración neumática admite el funcionamiento automatizado y puede equiparse con accesorios compatibles de control y retroalimentación de posición.
Para sistemas de procesos higiénicos donde la accesibilidad interna, el flujo de paso total y el cierre neumático son requisitos clave, la válvula de bola recta neumática sanitaria de 3 piezas AVM proporciona una configuración de válvula práctica para aplicaciones sanitarias exigentes.
Proporcione a AVM el tamaño de su válvula, el medio de proceso, la presión, la temperatura, el estándar de conexión, los requisitos de acabado superficial y los requisitos de control neumático para determinar la configuración adecuada.
